Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
UH3899-01
Μας ελάτε σε επαφή με
USB Rotary Connector 1 κανάλι USB2.0 καλώδιο +1~56 κυκλώματα ισχύος / σήμα

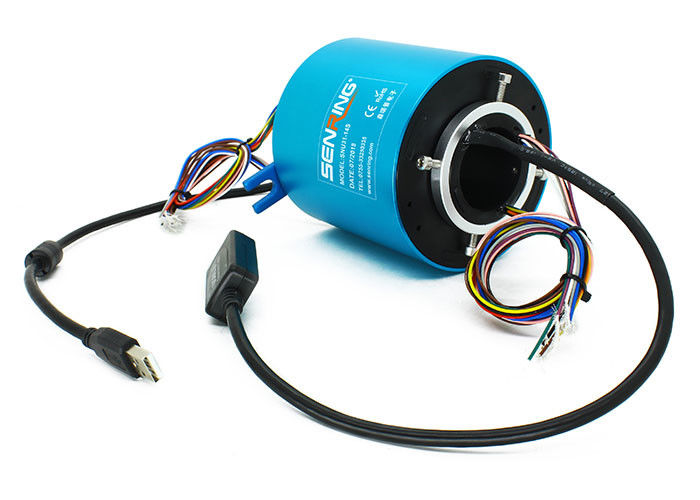

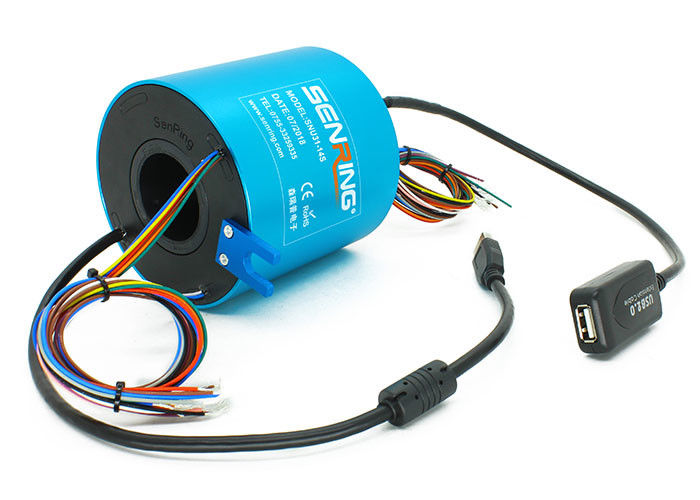

Περιγραφή UH3899-01 USB Slip Ring
Η σειρά Senring UH3899-01 μονόκαναλ USB slip ring είναι ένας μονόκαναλ USB περιστρεφόμενος σύνδεσμος που μπορεί να περιστρέφεται 360 μοίρες για τη μετάδοση ενός καναλιού σήματος USB 2.0.Μπορεί να αναμείξει τη μετάδοση 2-38 καναλιών ισχύος / ρεύματος / σήματος και μπορεί σταθερά να μεταδώσει IEEE1394 και διάφορα σήματα USBΗ σειρά UH3899-01 με 1 κανάλι USB έχει τα πλεονεκτήματα της σταθερής μετάδοσης σήματος, χωρίς απώλεια πακέτου, χωρίς σφάλμα κώδικα, χαμηλή απώλεια επιστροφής και χαμηλή απώλεια εισαγωγής.Το δαχτυλίδι έχει διάμετρο 38.1mm και εξωτερική διάμετρο 99mm, και μπορεί να χρησιμοποιηθεί για συσκευές περιστροφής 360 μοιρών με διάμετρο άξονα περιστροφής μικρότερο από 38,1 mm. Η σειρά UH3899-01Δαχτυλίδι USBείναι ένα τυποποιημένο μοντέλο της Senring, με αποθέματα και ισχυρή ευελιξία, και μπορεί να προσαρμοστεί για ειδικές προδιαγραφές.
Εφαρμογές:
1Εξοπλισμός αυτοματισμού
2Συγκινητήρα κίνησης.
3CCTV/VR
Χαρακτηριστικά του UH3899-01 USB Slip Ring
1. Τυποποιημένος σύνδεσμος USB αρσενικό/γυναικείο, διαθέσιμος προσαρμόσιμος σύνδεσμος·
2. Σταθερή μετάδοση ενός καναλιού σήματος USB 2.0,
3. Μπορεί να αναμείξει τη μετάδοση 2-38 καναλιών ισχύος / ρεύματος / σήματος.
4Διάμετρος τρύπας δακτυλίου διατριβής: 38,1 mm, εξωτερική διάμετρος: 99 mm.
5. Μπορεί να αναμείξει την αγωγική μετάδοση διαφόρων σημάτων όπως IEEE 1394, Ethernet, USB2.0Μπορεί να λειτουργεί μαζί με ρεύμα καναλιού ή ροτατικές αρθρώσεις υγρού.
Τεχνικές προδιαγραφές UH3899-01 USB slip ring
| Καλώδιο USB | 1 κανάλι USB2.0 |
| BER ((ποσοστό σφάλματος bits) | 10Ε-11 |
| Μηχανικά δεδομένα | |
| Ειδικότητα | δεδομένα |
| εργασιακή ζωή | Πίνακας βαθμολογίας των δαχτυλιδιών |
| Ταχύτητα περιστροφής | 150 στροφές ανά λεπτό |
| Εργασιακή προσωρινή. | -30°C∼80°C |
| υγρασία εργασίας | 0∼85% RH |
| υλικό επαφής | παραπέμπει στον πίνακα ποιότητας δαχτυλιδιών ολίσθησης |
| υλικό στέγασης | κράμα αργιλίου |
| ροπή | 0.1N.m+(0.03N.m/6 κυκλώματα) |
| σύνδεσμος | USB 2.0 αρσενικό (γυναίκα προαιρετική) | |
| απώλεια εισαγωγής | ≤2dB | |
| Ηλεκτρικά δεδομένα | ||
| Ειδικότητα | δεδομένα | |
| Δύναμη | σήμα | |
| εύρος τάσης | 0∼440VAC/VDC | 0∼440VAC/VDC |
| αντίσταση μόνωσης | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Ειδικότητα καλωδίου μολύβδου. | AWG17# Ασημένιο τεφλόνιο | AWG22# Ασημιωμένο τεφλόνιο |
| μήκος καλωδίου μολύβδου | Πρότυπο 300mm (μπορεί να προσαρμοστεί) | |
| Δυνατότητα διηλεκτρικής | 500VAC@50Hz,60s | |
| Ηλεκτρικός θόρυβος | < 0,01Ω | |
| Πιστοποιητικό CE | - Ναι, ναι. | |
| υλικό | Πιστοποιητικό RoHS | |
Περιγραφή του μέρους αριθ.
Σχέδιο UH3899-01 USB Slip Ring
Κατάλογος τυποποιημένων μοντέλων
| Σχήμα | κυκλώματα ισχύος/σημείωσης αριθ. | Κανάλια USB όχι. | |||
| σήμα ((2A) | ισχύς ((5A) | ισχύς ((10A) | USB2.0 | USB3.0 | |
| UH3899-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH3899-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH3899-01-0420 | 0 | 0 | 0 | 1 | 72 |
| UH3899-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH3899-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH3899-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH3899-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH3899-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH3899-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH3899-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH3899-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH3899-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH3899-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH3899-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH3899-01-38S | 38 | 0 | 0 | 1 | 192 |
* Σημείωση: Τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για μεγαλύτερο ρεύμα, N κυκλώματα 10A για να αποκτήσουν N * 10A, όπως 2 κυκλώματα 10A παράλληλα για χρήση 20A.Παρακαλώ επικοινωνήστε με τον πωλητή του SenRing αν θέλετε να προσαρμόσετε το USB και το κύκλωμα τροφοδοσίας / σήματος όχι,ή να αναμιχθεί άλλο σήμα.
UH3899-01 Διάταξη βαθμολογίας δαχτυλιδιών USB
| Gκωδικός ράντ | Μέγιστη περιστροφική ταχύτητα | εργασιακή ζωή | υλικό επαφής |
| Γ: πρότυπο | 400 στροφές ανά λεπτό | 20 εκατομμύρια | πολύτιμο μέταλλο |
| D: βιομηχανική | 800 στροφές ανά λεπτό | 60 εκατομμύρια |
χρυσό-χρυσό
|
