Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
UH3899-02
Μας ελάτε σε επαφή με

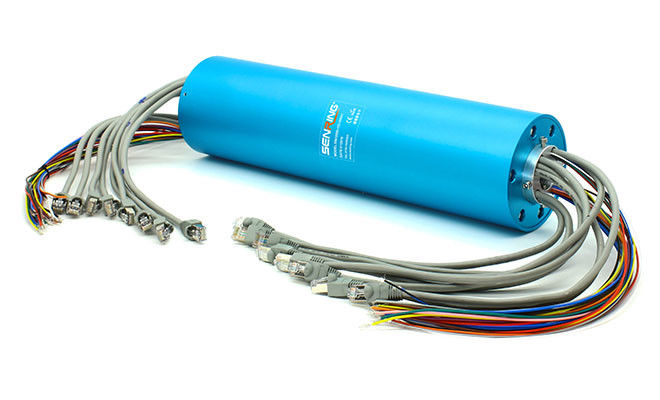

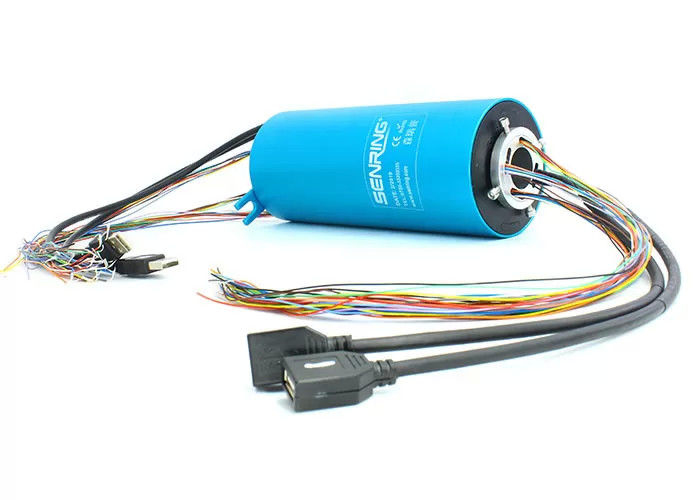

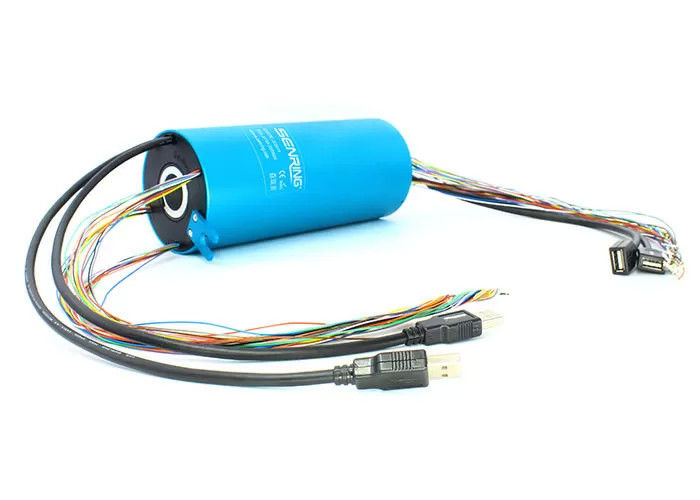

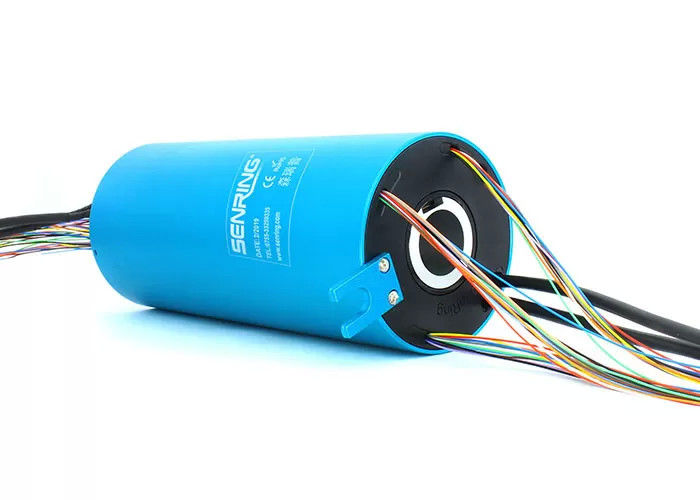

2 κυκλώματα 10A USB 2.0 Slip Ring για HD-MI με τροφοδοσία
Περιγραφή του UH3899-02 USB Slip Ring
Η σειρά 3-κανάλιων περιστρεφόμενων αρθρώσεων USB της σειράς SenRing UH3899-02 μπορεί να μεταδώσει 3 κανάλια σήματος USB2.0 μέσω περιστροφής 360 μοιρών και μπορεί να αναμείξει 1-34 κανάλια ισχύος / ρεύματος / σήματος,και μπορεί σταθερά να μεταδίδει IEEE1394 και διάφορα σήματα USBΗ σειρά UH3899-02 2 κανάλων USB slip ring έχει πλεονεκτήματα όπως σταθερή μετάδοση σήματος, χωρίς απώλεια πακέτου, χωρίς κώδικα, μικρή απώλεια επιστροφής και μικρή απώλεια εισαγωγής.Το δαχτυλίδι έχει διάμετρο τρύπας 38.1 mm και μπορούν να χρησιμοποιηθούν για συσκευές περιστροφής 360 μοιρών με διάμετρο περιστροφικού άξονα μικρότερο από 38,1 mm.
Χαρακτηριστικά του UH3899-02 USB Slip Ring
1. Κανονική USB αρσενική ή θηλυκή σύνδεση, μπορεί να προσαρμοστεί;
2. Μπορεί να μεταδώσει σταθερό 3 κανάλια σήμα USB2.0;
3Μπορεί να συνδυαστεί για τη μετάδοση 1~34 κυκλωμάτων ισχύος/σημείο.
4Μέγεθος τρύπας 38,1 mm, OD 99 mm.
5Μπορεί να συνδυαστεί για τη μετάδοση ισχύος και διάφορα σήματα του IEEE1394, Ethernet, USB2.0κλπ.
6. Μπορεί να συνδυαστεί για να λειτουργήσει με ισχύ και υδραυλικές/πνευματικές περιστρεφόμενες ενώσεις.
Τεχνικές προδιαγραφές UH3899-02 USB slip ring
| Καλώδιο USB | Δύο κανάλια USB2.0 |
| BER ((ποσοστό σφάλματος bits) | 10Ε-11 |
| Μηχανικά δεδομένα | |
| Ειδικότητα | δεδομένα |
| εργασιακή ζωή | Πίνακας βαθμολογίας των δαχτυλιδιών |
| Ταχύτητα περιστροφής | 150 στροφές ανά λεπτό |
| Εργασιακή προσωρινή. | -30°C∼80°C |
| υγρασία εργασίας | 0∼85% RH |
| υλικό επαφής | παραπέμπει στον πίνακα ποιότητας δαχτυλιδιών ολίσθησης |
| υλικό στέγασης | κράμα αργιλίου |
| ροπή | 0.1N.m+0,03N.m/6 κυκλώματα |
| σύνδεσμος | USB 2.0 αρσενικό (γυναίκα προαιρετική) | |
| απώλεια εισαγωγής | ≤2dB | |
| Ηλεκτρικά δεδομένα | ||
| Ειδικότητα | δεδομένα | |
| Δύναμη | σήμα | |
| εύρος τάσης | 0∼440VAC/VDC | 0∼440VAC/VDC |
| αντίσταση μόνωσης | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Ειδικότητα καλωδίου μολύβδου. | AWG17# Ασημένιο τεφλόνιο | AWG22# Ασημιωμένο τεφλόνιο |
| μήκος καλωδίου μολύβδου | Πρότυπο 300mm (μπορεί να προσαρμοστεί) | |
| Δυνατότητα διηλεκτρικής | 500VAC@50Hz,60s | |
| Ηλεκτρικός θόρυβος | < 0,01Ω | |
| Πιστοποιητικό CE | - Ναι, ναι. | |
| υλικό | Πιστοποιητικό RoHS | |
Περιγραφή του μέρους αριθ.
Σχέδιο UH3899-02 USB Slip Ring
Κατάλογος τυποποιημένων μοντέλων
| Σχήμα | κυκλώματα ισχύος/σημείωσης αριθ. | Κανάλια USB όχι. | |||
| σήμα ((2A) | ισχύς ((5A) | ισχύς ((10A) | USB2.0 | USB3.0 | |
| UH3899-02-04S | 4 | 2 | 0 | 2 | 72 |
| UH3899-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH3899-02-0420 | 0 | 0 | 0 | 2 | 72 |
| UH3899-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH3899-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH3899-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH3899-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH3899-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH3899-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH3899-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH3899-02-34S | 34 | 0 | 0 | 2 | 192 |
UH3899-02 USB Slip Ring Grade Table (Πίνακας βαθμολογίας δαχτυλίδων διαχωρισμού USB)
| Gκωδικός ράντ | Μέγιστη περιστροφική ταχύτητα | εργασιακή ζωή | υλικό επαφής |
| Γ: πρότυπο | 400 στροφές ανά λεπτό | 20 εκατομμύρια | πολύτιμο μέταλλο |
| D: βιομηχανική | 800 στροφές ανά λεπτό | 60 εκατομμύρια |
χρυσό-χρυσό
|
Γενικά ερωτήματα:
1Ποια τεχνικά δεδομένα πρέπει να παρέχονται για το προσαρμοσμένο μοντέλο δαχτυλιδιών γλιστρίσματος μας;
Α: Εάν θέλετε να προσαρμόσετε το μοντέλο του ειδικού δαχτυλιδιού, πρέπει να δώσετε λεπτομέρειες όπως παρακάτω:
α. Ταχύτητα λειτουργίας (RPM)
β. Τύπος εγκατάστασης
γ. Μέγεθος περίγραμμα
Διάδρομοι (αριθμός μονοσύρματος εκτός καλωδίου)
ε. Ονομαστική τάση και ρεύμα για δαχτυλίδια ισχύος και δαχτυλίδια σήματος
f. Ο τύπος σήματος και οι σχετικές παραμέτρους (πολύ σημαντικές)
ζ. Θερμοκρασία λειτουργίας h.IP (απαίτηση σφράγισης)
2Πόσος χρόνος είναι ο χρόνος παραγωγής;
Α: Χρειάζεται 7 έως 15 ημέρες για τα τυποποιημένα προϊόντα, 10 έως 20 ημέρες για τα απλά εξατομικευμένα προϊόντα, 15 έως 40 ημέρες για τα περίπλοκα εξατομικευμένα προϊόντα.
