Ηλεκτρική βιομηχανική ηλεκτρική χωριστή δαχτυλίδι διαχωρισμού μίας οδού USB2.0 IEEE1394 56mm

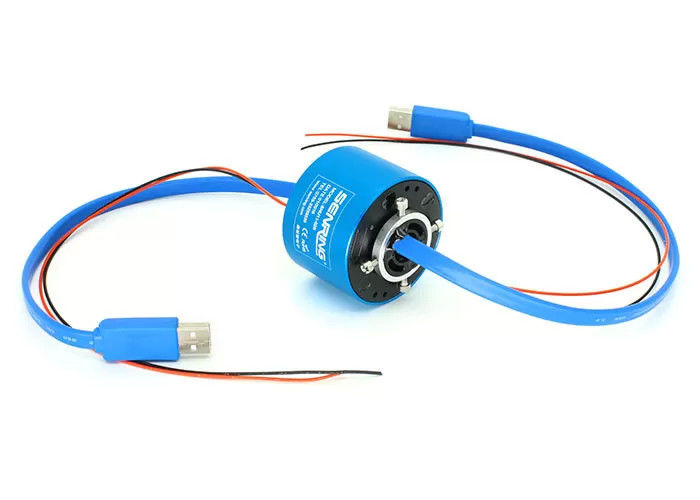

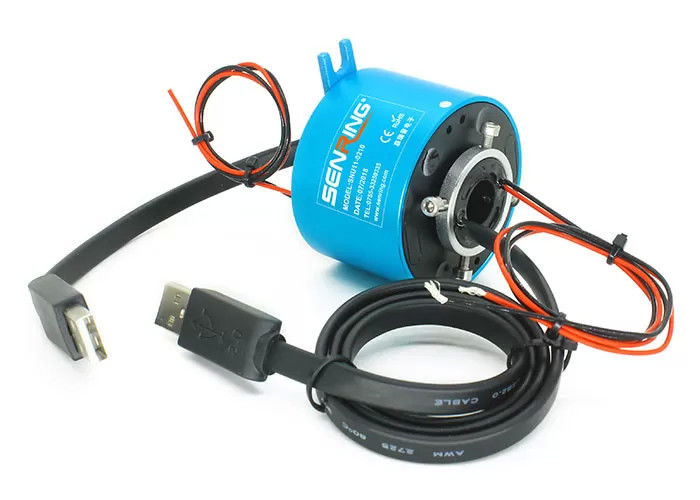

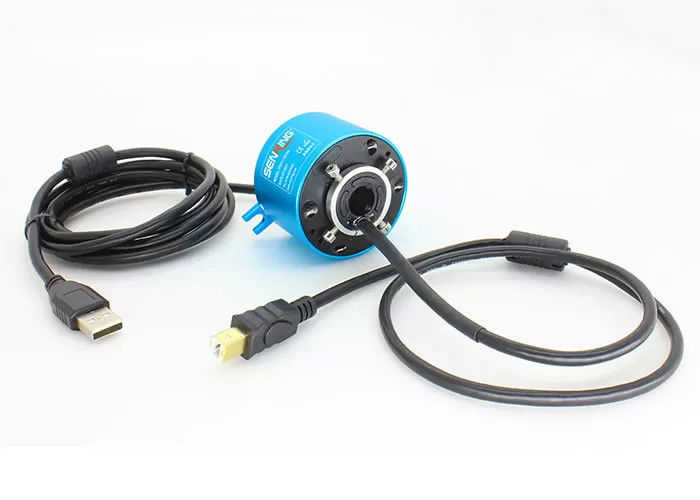

Περιγραφή του UH1256-01 USB Slip Ring
Η σειρά SenRing UH1256-01 μονό-καναλιού περιστρεφόμενου αρθρώματος USB, με εσωτερική διάμετρο 12,7 mm και εξωτερική διάμετρο 56 mm, μπορεί να μεταφέρει 1 κανάλι σήματος USB2.0 μέσω περιστροφής 360 μοιρών,και μπορεί να αναμειγνύσει 1-20 κανάλια μετάδοσης ισχύος / ρεύματος / σήματοςΗ σειρά SNU11 μονό-κανάλι USB slip ring έχει πλεονεκτήματα όπως η σταθερή μετάδοση σήματος, χωρίς απώλεια πακέτων, χωρίς κώδικα, μικρή απώλεια επιστροφής,Το δαχτυλίδι γλιστρίσματος έχει διάμετρο τρύπας 12,7 mm και μπορεί να χρησιμοποιηθεί για συσκευές περιστροφής 360 μοιρών με διάμετρο περιστροφικού άξονα μικρότερο από 12,7 mm.Το δαχτυλίδι USB της σειράς SNU11 είναι το πρότυπο μοντέλο της SenRingΕάν χρειάζεστε να προσαρμόσετε ειδικές προδιαγραφές, παρακαλούμε επικοινωνήστε με το τεχνικό προσωπικό της SenRing.
Χαρακτηριστικά του UH1256-01 USB Slip Ring
1. Κανονική USB αρσενική ή θηλυκή σύνδεση, μπορεί να προσαρμοστεί;
2. Σταθερή μετάδοση σήματος USB2.0 1 καναλιού.
3Μπορεί να συνδυαστεί για τη μετάδοση 1~20 κυκλωμάτων ισχύος/σημείο.
4Μέγεθος τρύπας 12,7 mm, ΔΕ 56 mm.
5Μπορεί να συνδυαστεί για τη μετάδοση ισχύος και διάφορα σήματα του IEEE1394, Ethernet, USB2.0κλπ.
6. Μπορεί να συνδυαστεί για να λειτουργήσει με ισχύ και υδραυλικές/πνευματικές περιστρεφόμενες ενώσεις.
Εφαρμογές προϊόντων
1Εξοπλισμός αυτοματισμού
2Συγκινητήρα κίνησης.
3. HD οθόνη ασφαλείας, εφαρμογή VR
Προαιρετικό
1Αριθμός κυκλώματος
2. σήμα USB
3. Μέγεθος HDM
4. Τύπος σήματος
Τεχνικές προδιαγραφές UH1256-01 USB slip ring
| Καλώδιο USB | 1 κανάλι USB2.0 |
| BER ((ποσοστό σφάλματος bits) | 10Ε-11 |
| Μηχανικά δεδομένα | |
| Ειδικότητα | δεδομένα |
| εργασιακή ζωή | Σεν ΡινγκΔαχτυλίδια γλιστρίματοςΠίνακας βαθμολογίας |
| Ταχύτητα περιστροφής | 150 στροφές ανά λεπτό |
| Εργασιακή προσωρινή. | -30°C∼80°C |
| υγρασία εργασίας | 0∼85% RH |
| υλικό επαφής | παραπέμπει στον πίνακα ποιότητας δαχτυλιδιών ολίσθησης |
| υλικό στέγασης | κράμα αργιλίου |
| ροπή | 0.1N.m+0,03N.m/6 κυκλώματα |
| σύνδεσμος | USB 2.0 αρσενικό (γυναίκα προαιρετική) | |
| απώλεια εισαγωγής | ≤2dB | |
| Ηλεκτρικά δεδομένα | ||
| Ειδικότητα | δεδομένα | |
| Δύναμη | σήμα | |
| εύρος τάσης | 0∼440VAC/VDC | 0∼440VAC/VDC |
| αντίσταση μόνωσης | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Ειδικότητα καλωδίου μολύβδου. | AWG17# Ασημένιο τεφλόνιο | AWG22# Ασημιωμένο τεφλόνιο |
| μήκος καλωδίου μολύβδου | Πρότυπο 300mm (μπορεί να προσαρμοστεί) | |
| Δυνατότητα διηλεκτρικής | 500VAC@50Hz,60s | |
| Ηλεκτρικός θόρυβος | < 0,01Ω | |
| Πιστοποιητικό CE | - Ναι, ναι. | |
| υλικό | Πιστοποιητικό RoHS | |
Περιγραφή του μέρους αριθ.
Σχέδιο UH1256-01 USB Slip Ring
Κατάλογος τυποποιημένων μοντέλων
| Σχήμα | κυκλώματα ισχύος/σημείωσης αριθ. | Κανάλια USB όχι. | |||
| σήμα ((2A) | ισχύς ((5A) | ισχύς ((10A) | USB2.0 | USB3.0 | |
| UH1256-01-02S | 2 | 0 | 0 | 1 | 38 |
| UH1256-01-0210 | 0 | 2 | 0 | 1 | 38 |
| UH1256-01-08S | 8 | 0 | 0 | 1 | 55 |
| UH1256-01-0810 | 0 | 8 | 0 | 1 | 55 |
| UH1256-01-0210-06S | 6 | 2 | 0 | 1 | 55 |
| UH1256-01-0410-04S | 4 | 4 | 0 | 1 | 55 |
| UH1256-01-14S | 14 | 0 | 0 | 1 | 71.5 |
| UH1256-01-1410 | 0 | 14 | 0 | 1 | 71.5 |
| UH1256-01-0410-10S | 10 | 4 | 0 | 1 | 71.5 |
| UH1256-01-0810-06S | 6 | 8 | 0 | 1 | 71.5 |
| UH1256-01-20S | 20 | 0 | 0 | 1 | 88.5 |
* Σημείωση: Τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για μεγαλύτερο ρεύμα, N κυκλώματα 10A για να αποκτήσουν N * 10A, όπως 2 κυκλώματα 10A παράλληλα για χρήση 20A.Παρακαλώ επικοινωνήστε με τον πωλητή του SenRing αν θέλετε να προσαρμόσετε το USB και το κύκλωμα τροφοδοσίας / σήματος όχι,ή να αναμιχθεί άλλο σήμα.
UH1256-01 USB Slip Ring Grade Table (Πίνακας βαθμολογίας δαχτυλίδων διαχωρισμού USB)
| Gκωδικός ράντ | Μέγιστη περιστροφική ταχύτητα | εργασιακή ζωή | υλικό επαφής |
| Γ: πρότυπο | 400 στροφές ανά λεπτό | 20 εκατομμύρια | πολύτιμο μέταλλο |
| D: βιομηχανική | 800 στροφές ανά λεπτό | 60 εκατομμύρια |
χρυσό-χρυσό
|
