Χαμηλή ροπή, πολύ χαμηλή αντίσταση επαφής Συμπίεση με δαχτυλίδι USB

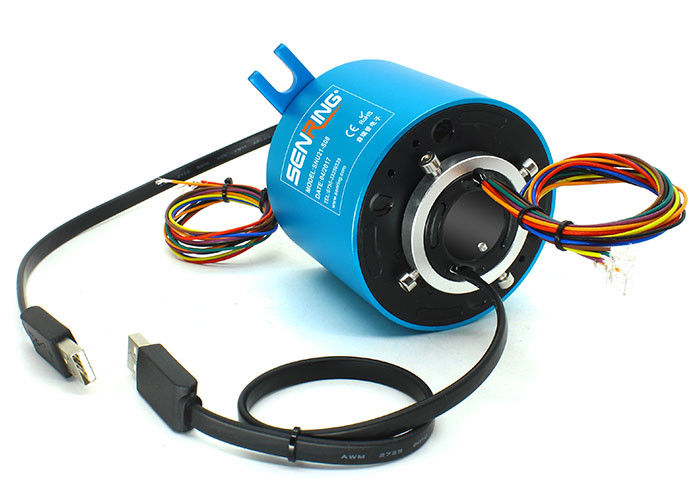

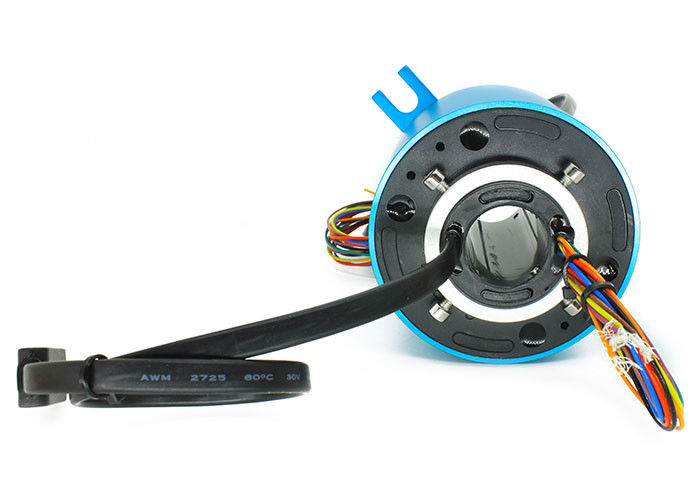

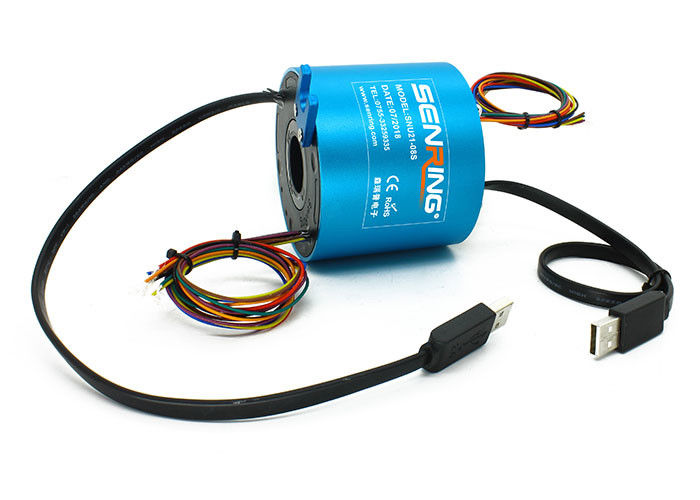

Περιγραφή UH2586-01Δαχτυλίδι USB
Η σειρά SENRING UH2586-01 Signgle channel USB slip ring, καλώδιο USB με περιστροφή 360°, μπορεί να συνδυαστεί για τη μετάδοση 2 ~ 38 κυκλωμάτων ισχύος / σήματος καθώς και οπτικής ινών, gigabit ethernet.Η σειρά UH2586-01 1 κανάλι USB slip ring έχει τα πλεονεκτήματα της σταθερής σήμανσης
Χαρακτηριστικά του UH2586-01 USB Slip Ring
1Ένα καλώδιο USB2.0, μπορεί να μεταφέρει σταθερά ένα κανάλι σήμα USB2.0.
2. Κανονική USB αρσενική ή θηλυκή σύνδεση, μπορεί να προσαρμοστεί;
3Μπορεί να συνδυαστεί για τη μετάδοση 2~38 κυκλωμάτων ισχύος/σημείο.
4. Μέγεθος τρύπας 25,4 mm, ΟΔ 86 mm,
5Μπορεί να συνδυαστεί για τη μετάδοση ισχύος και διάφορα σήματα του IEEE1394, της οπτικής ινών, του Gigabit Ethernet, κλπ.
6. Μπορεί να συνδυαστεί για να λειτουργήσει με ισχύ και υδραυλικές/πνευματικές περιστρεφόμενες ενώσεις.
Τεχνικές προδιαγραφές UH2586-01 USB slip ring
| Καλώδιο USB | 1 κανάλι USB2.0 |
| BER ((ποσοστό σφάλματος bits) | 10Ε-11 |
| Μηχανικά δεδομένα | |
| Ειδικότητα | δεδομένα |
| εργασιακή ζωή | Πίνακας βαθμολογίας των δαχτυλιδιών |
| Ταχύτητα περιστροφής | 150 στροφές ανά λεπτό |
| Εργασιακή προσωρινή. | -30°C∼80°C |
| υγρασία εργασίας | 0∼85% RH |
| υλικό επαφής | παραπέμπει στον πίνακα ποιότητας δαχτυλιδιών ολίσθησης |
| υλικό στέγασης | κράμα αργιλίου |
| ροπή | 0.1N.m+(0.03N.m/6 κυκλώματα) |
| σύνδεσμος | USB 2.0 αρσενικό (γυναίκα προαιρετική) | |
| απώλεια εισαγωγής | ≤2dB | |
| Ηλεκτρικά δεδομένα | ||
| Ειδικότητα | δεδομένα | |
| Δύναμη | σήμα | |
| εύρος τάσης | 0∼440VAC/VDC | 0∼440VAC/VDC |
| αντίσταση μόνωσης | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Ειδικότητα καλωδίου μολύβδου. | AWG17# Ασημένιο τεφλόνιο | AWG22# Ασημιωμένο τεφλόνιο |
| μήκος καλωδίου μολύβδου | Πρότυπο 300mm (μπορεί να προσαρμοστεί) | |
| Δυνατότητα διηλεκτρικής | 500VAC@50Hz,60s | |
| Ηλεκτρικός θόρυβος | < 0,01Ω | |
| Πιστοποιητικό CE | - Ναι, ναι. | |
| υλικό | Πιστοποιητικό RoHS | |
Περιγραφή του μέρους αριθ.
Σχέδιο UH2586-01 USB Slip Ring
Κατάλογος τυποποιημένων μοντέλων
| Σχήμα | κυκλώματα ισχύος/σημείωσης αριθ. | Κανάλια USB όχι. | |||
| σήμα ((2A) | ισχύς ((5A) | ισχύς ((10A) | USB2.0 | USB3.0 | |
| UH2586-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH2586-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| UH2586-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH2586-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH2586-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH2586-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH2586-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH2586-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH2586-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH2586-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH2586-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH2586-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH2586-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH2586-01-38S | 38 | 0 | 0 | 1 | 192 |
* Σημείωση: Τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για μεγαλύτερο ρεύμα, N κυκλώματα 10A για να αποκτήσουν N * 10A, όπως 2 κυκλώματα 10A παράλληλα για χρήση 20A.Παρακαλώ επικοινωνήστε με τον πωλητή του SenRing αν θέλετε να προσαρμόσετε το USB και το κύκλωμα τροφοδοσίας / σήματος όχι,ή να αναμιχθεί άλλο σήμα.
UH2586-01 USB Slip Ring Grade Table (Πίνακας βαθμολογίας δαχτυλίδων διαχωρισμού USB)
| Gκωδικός ράντ | Μέγιστη περιστροφική ταχύτητα | εργασιακή ζωή | υλικό επαφής |
| Γ: πρότυπο | 400 στροφές ανά λεπτό | 20 εκατομμύρια | πολύτιμο μέταλλο |
| D: βιομηχανική | 800 στροφές ανά λεπτό | 60 εκατομμύρια |
χρυσό-χρυσό
|

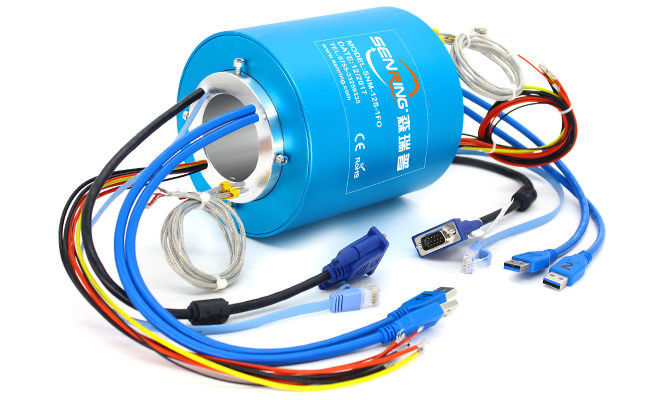

Αυτό το μοντέλο ενσωματώνει σήμα Ethernet, σήμα USB, σήμα HDM & SDI και σήμα υψηλής συχνότητας. Χρησιμοποιείται ευρέως σε εξοπλισμό αυτοματισμού, οθόνη ασφαλείας HD, εφαρμογή VR, προσομοιωτή κίνησης.Αν ψάχνετε για αυτό το είδος της καλής ποιότητας εγγυημένα δαχτυλίδια slipΠαρακαλώ επικοινωνήστε μαζί μας.
