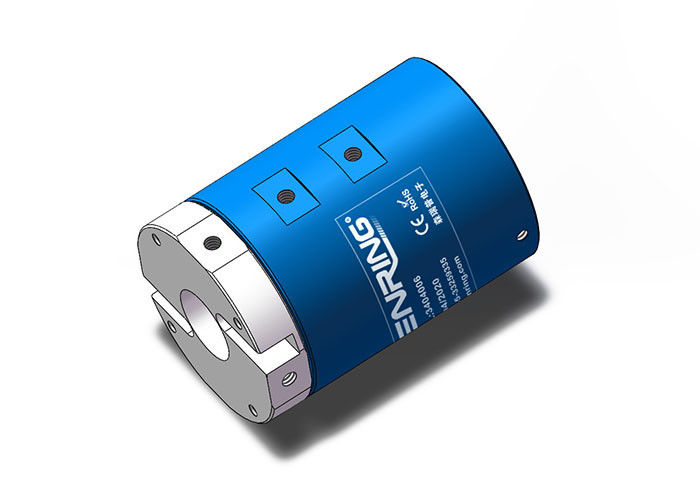

4 σε 4 έξω κοίλα άντεξε την περιστροφική ένωση 4 μετάβαση 20mm αερίου κοίλη ηλεκτρική περιστροφική ένωση μεγέθους άξονων
Περιγραφή της ηλεκτρικής περιστροφικής ένωσης 3404004
Το SENRING 4 περιστροφικές ενώσεις άξονων μεταβάσεων κοίλες που 3404004 σειρές είναι 4 σε 4 έξω κοίλα άντεξε την περιστροφική ένωση με ένα τυποποιημένο κοίλο μέγεθος άξονων 20mm. Άλλα κοίλα μεγέθη άξονων μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις.
Η ηλεκτρική περιστροφική ένωση έχει ένα ευρύ φάσμα των εφαρμογών στις μηχανές και τον εξοπλισμό που απαιτούν τη μετάδοση δύναμης και σημάτων μέσω των περιστρεφόμενων συστατικών. Παρέχουν μια αξιόπιστη και αποδοτική λύση που μπορεί να βοηθήσει τις μηχανές και τον εξοπλισμό να επιτύχουν την ελεύθερη περιστροφή και να εκτελέσουν τους στόχους διατηρώντας την ακεραιότητα και την αξιοπιστία των καλωδίων.
Τεχνική προδιαγραφή της ηλεκτρικής περιστροφικής ένωσης 3404004
| Μεταβάσεις (αέριο) | 4 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 4~6mm, M5quot Λιμένας |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργούσα πίεση | Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) |
|
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
Χαρακτηριστικά γνωρίσματα της ηλεκτρικής περιστροφικής ένωσης 3404004
1. Μπορεί να εγκατασταθεί με έναν μηχανικό βραχίονα για να περιστραφεί από κοινού.
2. Υποστηρίζει τη μετάδοση της μικτής δύναμης και επισημαίνει, όπως USB, HDMI, 1000M Ethernet, VGA, DVI, ομοαξονικό RF (υψηλή συχνότητα), σήμα σερβο μηχανών, βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων, και ούτω καθεξής.
3. Μπορεί να διαβιβάσει το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση, και άλλα μέσα σε 360 βαθμούς.
4. Η μέγιστη πίεση είναι 1Mpa (κενό: -100kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί).
5. Υποστηρίζει τέσσερις λιμένες M5 για τους σωλήνες 4~6mm.
6. Το τυποποιημένο κοίλο μέγεθος άξονων είναι 20mm.
Μια ηλεκτρική περιστροφική ένωση χρησιμοποιείται χαρακτηριστικά στις μηχανές και τον εξοπλισμό που απαιτούν τη διαβίβαση δύναμης, σημάτων, ή στοιχείων μέσω των περιστρεφόμενων συστατικών. Είναι ένας τύπος περιστροφικού συνδετήρα που επιτρέπει στη δύναμη και τα σήματα να διαβιβαστεί μέσω των περιστρεφόμενων μερών χωρίς την ανάγκη να ανησυχήσει για τα μπλεγμένα ή σπασμένα καλώδια.

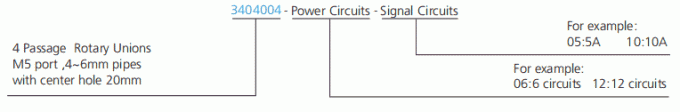

Περιγραφή αριθμού μερών

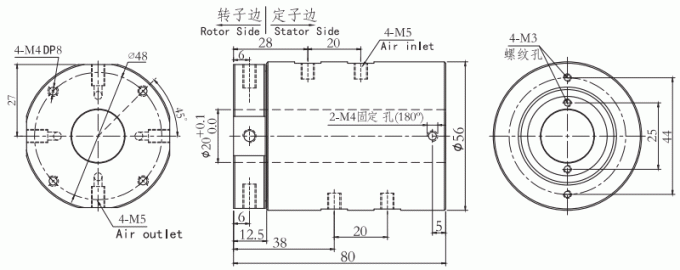

Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3404004 | 4 μεταβάσεις | M5 | 4∼6mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Δύναμη/σήμα (5A/10A) | Μήκος Λ (χιλ.) |
| 3404004-0605 | 4 μεταβάσεις | M5 | 4∼6mm | 6 | 34.5 |
| 3404004-1205 | 4 μεταβάσεις | M5 | 4∼6mm | 12 | 57.5 |
FAQ:
1. Τι είναι ένα δαχτυλίδι ολίσθησης;
Ένα δαχτυλίδι ολίσθησης είναι μια ηλεκτρομηχανική συσκευή που επιτρέπει τη μετάδοση της δύναμης και των ηλεκτρικών σημάτων από έναν στάσιμο σε μια περιστρεφόμενη δομή. Ένα δαχτυλίδι ολίσθησης μπορεί να χρησιμοποιηθεί σε οποιοδήποτε ηλεκτρομηχανικό σύστημα που απαιτεί την περιστροφή διαβιβάζοντας τη δύναμη ή τα σήματα. Μπορεί να βελτιώσει τη μηχανική απόδοση, να απλοποιήσει τη λειτουργία συστημάτων και να αποβάλει τα ζημία-επιρρεπή καλώδια που ταλαντεύουν από τις κινητές ενώσεις.
2. Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Είμαστε ένας επαγγελματίας manufactory με την υψηλού επιπέδου ομάδα Ε&Α.
