Η ηλεκτρική περιστροφική υποστήριξη ένωσης διαβιβάζει τη μικτά δύναμη και τα σήματα

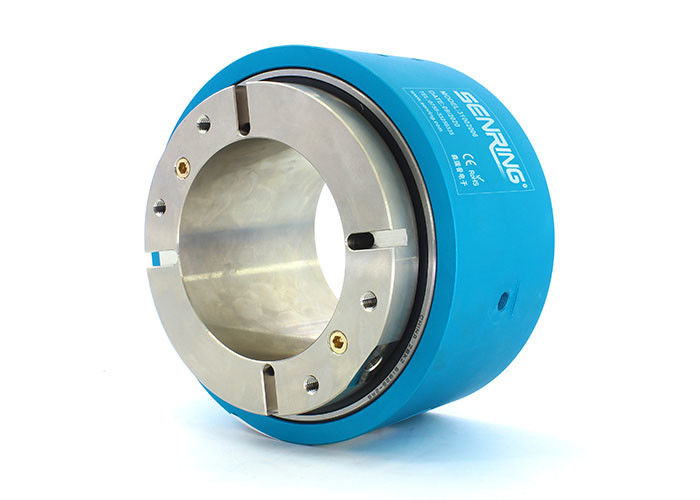

Περιγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 31002006

Η κοίλη 100mm πνευματική περιστροφική ένωση σχεδιάζεται για να χειριστεί ένα μέγιστο ποσοστό πίεσης και ροής του μεταφοράς του αερίου ή του ρευστού. Το κοίλο κέντρο επιτρέπει έναν περιστρεφόμενο άξονα να περάσει μέσω του κέντρου της ένωσης, η οποία είναι χρήσιμη στις εφαρμογές όπου το περιστρεφόμενο συστατικό πρέπει να οδηγηθεί από μια μηχανή ή άλλη μηχανική συσκευή.

Συνολικά, μια κοίλη 100mm πνευματική περιστροφική ένωση είναι ένα σημαντικό συστατικό σε πολλές βιομηχανικές εφαρμογές όπου η μεταφορά του αερίου ή του ρευστού απαιτείται σε ένα περιστρεφόμενο σύστημα.

SENRING δύο περιστροφικές ενώσεις άξονων μεταβάσεων κοίλες που 31002006 σειρά είναι 2 σε 2 έξω κοίλα άντεξαν την περιστροφική ένωση, τυποποιημένο κοίλο μέγεθος 100mm άξονων, άλλο κοίλο μέγεθος άξονων μπορεί να προσαρμοστεί, μπορεί να εγκατασταθεί με το μηχανικό σκέλος για να περιστραφεί από κοινού.

Χαρακτηριστικά γνωρίσματα του κοίλου δαχτυλιδιού ολίσθησης άξονων 31002006

1. Μπορέστε να εγκατασταθείτε με το μηχανικό βραχίονα για να περιστραφεί από κοινού

2. Η υποστήριξη διαβιβάζει τη μικτά δύναμη και τα σήματα, όπως USB, HDMI, το ethernet 1000M, το VGA, DVI, το ομοαξονικό RF (υψηλή συχνότητα), το σήμα σερβο μηχανών, τα βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων… κ.λπ.

3. 360° διαβιβάζουν το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση… κ.λπ.

4. Μέγιστη πίεση: 1Mpa (κενό: -100kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί)

5. Υποστήριξη 2 λιμένας G1/8» για τους σωλήνες 6~8mm

6. Τυποποιημένο κοίλο μέγεθος 100mm άξονων.

Κατά επιλογή μιας κοίλης 100mm πνευματικής περιστροφικής ένωσης για μια συγκεκριμένη εφαρμογή, υπάρχουν τη διάφοροι παράγοντες που εξετάζουν. Αυτοί περιλαμβάνουν:

1. Ποσοστό πίεσης και ροής: Είναι σημαντικό να επιλεχτεί μια περιστροφική ένωση που μπορεί να χειριστεί το μέγιστο ποσοστό πίεσης και ροής του μεταφοράς του αερίου ή του ρευστού στο σύστημα. Αυτό θα εξασφαλίσει ότι η ένωση λειτουργεί αποδοτικά και αποτελεσματικά.

2. Μέγεθος και βάρος: Το μέγεθος και το βάρος της περιστροφικής ένωσης πρέπει να θεωρηθούν για να εξασφαλίσουν ότι εγκαθιστά το διαθέσιμο διάστημα και μπορεί να τοποθετηθεί εύκολα στα σταθερά και περιστρεφόμενα συστατικά του συστήματος.

3. Σφράγιση: Η περιστροφική ένωση πρέπει να έχει την αποτελεσματική σφράγιση για να αποτρέψει το αέριο ή τη ρευστή διαρροή. Ο τύπος σφραγίδας χρησιμοποιούμενος θα εξαρτηθεί από τον τύπο του μεταφοράς του αερίου ή ρευστού και τους λειτουργούντες όρους του συστήματος.

4. Υλικό: Το υλικό που χρησιμοποιείται για να κατασκευάσει την περιστροφική ένωση πρέπει να είναι συμβατό με το αέριο ή το ρευστό που μεταφέρονται και τις περιβαλλοντικές συνθήκες της εφαρμογής. Τα κοινά υλικά χρησιμοποιούμενα περιλαμβάνουν το ανοξείδωτο, τον ορείχαλκο, και το αργίλιο.

5. Περιστροφική ταχύτητα: Η περιστροφική ταχύτητα του το συστήματος πρέπει να εξεταστεί κατά επιλογή μιας περιστροφικής ένωσης. Οι υψηλότερες περιστροφικές ταχύτητες μπορούν να απαιτήσουν μια πιό εξειδικευμένη και ανθεκτική περιστροφική ένωση.

6. Θερμοκρασία: Η θερμοκρασία του μεταφοράς του αερίου ή του ρευστού και η περιβαλλοντική θερμοκρασία της εφαρμογής πρέπει να εξεταστούν κατά το επιλογή μιας περιστροφικής ένωσης. Οι υψηλές θερμοκρασίες μπορούν να απαιτήσουν μια εξειδικευμένο σφραγίδα ή ένα υλικό.

Περιγραφή αριθμού μερών

Σχέδιο

Τυποποιημένος πρότυπος κατάλογος

Σχέδιο

Τυποποιημένος πρότυπος κατάλογος

Τεχνική προδιαγραφή του δαχτυλιδιού ολίσθησης 31002006 σειρών
