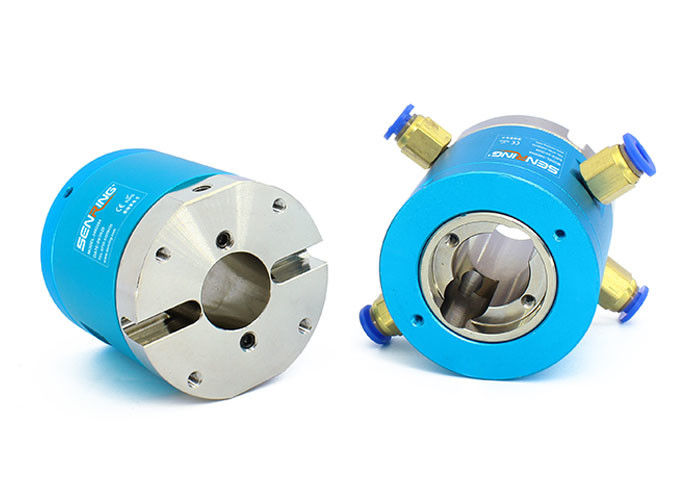

Η ηλεκτρική περιστροφική υποστήριξη ένωσης δύο μεταβάσεων διαβιβάζει τη μικτά δύναμη και τα σήματα
Περιγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3402004
Το SenRing πνευματική περιστροφική ένωση 3402004 σειρών είναι μια δύο καναλιών περιστροφική ένωση που μπορεί να περιστραφεί 360 βαθμούς για να διαβιβάσει δύο κανάλια του συμπιεσμένου αέρα, του ατμού, του κενού, και άλλων μέσων αερίου. Είναι κατάλληλο για τους σωλήνες αέρα 4mm και 6mm. Επιπλέον, αυτή η περιστροφική πνευματική ένωση 3402 σειρών μπορεί όχι μόνο να διαβιβάσει το αέριο αλλά και να αναμίξει και να διαβιβάσει τα διάφορα ηλεκτρικά ρεύματα που κυμαίνονται από 2A ως 800A. Αυτή η περιστροφική ένωση χαρακτηρίζεται από το μικρό μέγεθος, την ελαφριά, χαμηλή ροπή, και τις πολλαπλάσιες μεταβάσεις αερίου της που δεν παρεμποδίζουν το ένα το άλλο.
ένα παράδειγμα μιας βιομηχανικής εφαρμογής όπου η χαμηλή ροπή είναι σημαντική είναι στη ρομποτική. Στα ρομποτικά συστήματα, οι χαμηλές περιστροφικές ενώσεις ροπής χρησιμοποιούνται συχνά για να διαβιβάσουν το συμπιεσμένο αέρα, το κενό, και άλλα αέρια στο ρομποτικό βραχίονα, τις πένσες, και άλλα end-effectors. Η χαμηλή ροπή μειώνει την ενέργεια που απαιτείται για να περιστραφεί το ρομποτικό χέρι και να εκτελέσει τους στόχους, το οποίο οδηγεί στην πιό μικρή κατανάλωση ισχύος και τη λιγότερη φθορά λόγω χρήσης στα τμήματα του συστήματος.
Επιπλέον, οι χαμηλές περιστροφικές ενώσεις ροπής μπορούν να βελτιώσουν την ακρίβεια και την ακρίβεια του ρομποτικού συστήματος, το οποίο είναι ουσιαστικό για την εκτέλεση των στόχων που απαιτούν την ακριβείς μετακίνηση και τον έλεγχο. Παραδείγματος χάριν, στις εφαρμογές γραμμών συνελεύσεων, τα ρομποτικά όπλα πρέπει να είναι σε θέση να πάρουν και να τοποθετήσουν τα μικρά συστατικά με την ακρίβεια και την ακρίβεια. Οποιαδήποτε υπερβολική ροπή στην περιστροφική ένωση μπορεί να αναγκάσει το βραχίονα για να υπερανυψώσει το στόχο, που οδηγεί στα λάθη στη διαδικασία συνελεύσεων.
Επομένως, με τη χρησιμοποίηση των χαμηλών περιστροφικών ενώσεων ροπής στις ρομποτικές εφαρμογές, η γενική αποδοτικότητα συστημάτων μπορεί να βελτιωθεί, με συνέπεια την καλύτερη απόδοση, χαμηλότερα ενεργειακά κόστη, και μειωμένες δαπάνες συντήρησης.
Τεχνική προδιαγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3402004
| Μεταβάσεις (αέριο) | 2 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 4~6mm, M5quot Λιμένας |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργούσα πίεση | Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) |
|
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
Χαρακτηριστικά γνωρίσματα του κοίλου δαχτυλιδιού ολίσθησης άξονων 3402004
1. Μπορέστε να περιστραφείτε με έναν μηχανικό βραχίονα.
2. Μικτή υποστηρίξεις μετάδοση δύναμης και σημάτων (π.χ. USB, HDMI, Ethernet, VGA, κ.λπ.).
3. 360° μετάδοση του συμπιεσμένου αέρα, του ατμού, του κενού, και των διάφορων πιέσεων.
4. Μέγιστη πίεση 1Mpa (η υψηλότερη πίεση μπορεί να προσαρμοστεί).
5. Υποστηρίξεις 2 λιμένες M5 για τους σωλήνες 4~6mm.
6. Τυποποιημένο κοίλο μέγεθος άξονων 20mm.

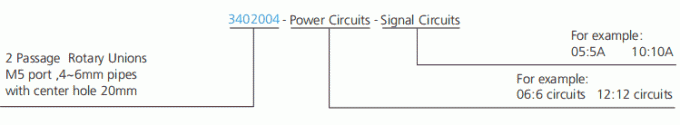

Περιγραφή αριθμού μερών

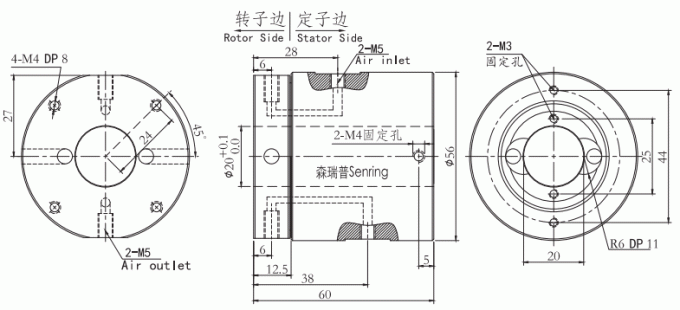

Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3402004 | 2 μεταβάσεις | M5 | 4∼6mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Δύναμη/σήμα (5A/10A) | Μήκος Λ (χιλ.) |
| 3402004-0605 | 2 μεταβάσεις | M5 | 4∼6mm | 6 | 34.5 |
| 3402004-1205 | 2 μεταβάσεις | M5 | 4∼6mm | 12 | 52.5 |
