Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3302006
Μας ελάτε σε επαφή με

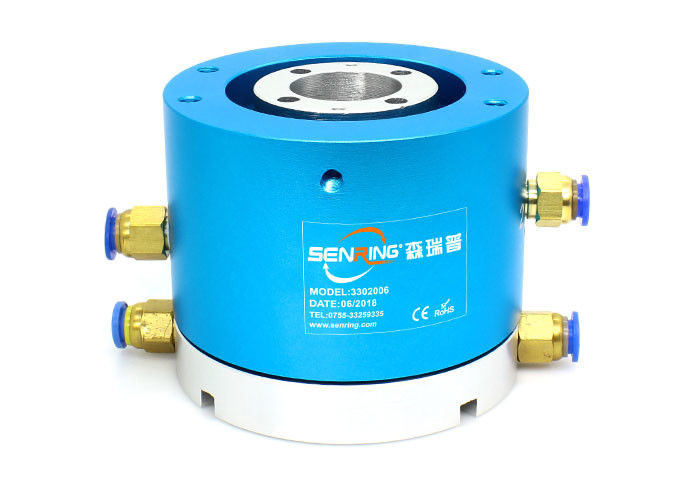

Ο κοίλος άξονας συνήθειας τοποθετεί την ηλεκτρική περιστροφική ένωση με τη φλάντζα τοποθετεί
Περιγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3302006
Μια κοίλη 30mm πνευματική περιστροφική ένωση είναι ένας τύπος περιστρεφόμενου συνδετήρα που μπορεί να μεταφέρει τα μέσα αερίου, που χρησιμοποιούνται χαρακτηριστικά στις μηχανές και τον εξοπλισμό που απαιτούν τη μετάδοση του συμπιεσμένου αέρα, του κενού, του ατμού, και άλλων μέσων αερίου στα περιστρεφόμενα συστατικά.
Η περιστροφική ένωση έχει μια εξωτερική διάμετρο 30mm και έναν κοίλο άξονα μιας ορισμένης διαμέτρου, η οποία επιτρέπει τη μετάδοση αερίου περιστρεφόμενος. Αυτή η περιστροφική ένωση αποτελείται χαρακτηριστικά από δύο μέρη, ένα σταθερό μέρος και ένα περιστρεφόμενο μέρος. Το σταθερό μέρος συνδέεται με το στατικό μέρος της μηχανής ή του εξοπλισμού, ενώ το περιστρεφόμενο μέρος συνδέεται με την περιστρεφόμενη μηχανή ή τον εξοπλισμό.
Μια κοίλη 30mm πνευματική περιστροφική ένωση χαρακτηρίζεται συνήθως από ελαφρύ, τη διάρκεια, την ευκολία εγκατάστασης και τη συντήρησή της, και μπορεί να χρησιμοποιηθεί στις διάφορες βιομηχανικές εφαρμογές όπως η ρομποτική, ο εξοπλισμός αυτοματοποίησης, οι μηχανές εκτύπωσης, οι μηχανές συσκευασίας, ο ιατρικός εξοπλισμός, και περισσότεροι.
Τεχνική προδιαγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3302006
| Μεταβάσεις (αέριο) | 2 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 6~8mm, λιμένας G1/8» |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργούσα πίεση | Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) |
|
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
Χαρακτηριστικά γνωρίσματα του κοίλου δαχτυλιδιού ολίσθησης άξονων 332006
Η περιστροφική ένωση σχεδιάζεται για να περιστραφεί με έναν μηχανικό βραχίονα και μπορεί να διαβιβάσει ποικίλους τύπους δύναμης και σημάτων, συμπεριλαμβανομένου USB, HDMI, Ethernet, και περισσότερων. Είναι ικανό της μετάδοσης 360° του συμπιεσμένου αέρα, του ατμού, του κενού, και των διαφορετικών πιέσεων, με μια μέγιστη πίεση 1Mpa (εξατομικεύσιμου για τις υψηλότερες πιέσεις). Η περιστροφική ένωση λιμένες υποστηρίζει 2 G1/8» για τους σωλήνες 6~8mm και έρχεται με ένα τυποποιημένο κοίλο μέγεθος άξονων 30mm, καθιστώντας το κατάλληλο για τις διάφορες βιομηχανικές εφαρμογές.
Περιγραφή αριθμού μερών
Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3302006 | 2 μεταβάσεις | G1/8» | 6~8mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Κυκλώματα δύναμης (10A) | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
| 3302006-06S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 6 | 48 |
| 3302006-0610 | 2 μεταβάσεις | G1/8» | 6~8mm | 6 | 0 | 48 |
| 3302006-12S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 12 | 72 |
| 3302006-0610-06S | 2 μεταβάσεις | G1/8» | 6~8mm | 6 | 6 | 72 |
| 3302006-1210 | 2 μεταβάσεις | G1/8» | 6~8mm | 12 | 0 | 72 |
| 3302006-0610-12S | 2 μεταβάσεις | G1/8» | 6~8mm | 6 | 12 | 96 |
| 3302006-1210-06S | 2 μεταβάσεις | G1/8» | 6~8mm | 12 | 6 | 96 |
| 3302006-18S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 18 | 96 |
| 3302006-1810 | 2 μεταβάσεις | G1/8» | 6~8mm | 18 | 0 | 96 |
| 3302006-0610-18S | 2 μεταβάσεις | G1/8» | 6~8mm | 6 | 18 | 120 |
| 3302006-24S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 24 | 120 |
| 3302006-2410 | 2 μεταβάσεις | G1/8» | 6~8mm | 24 | 0 | 120 |
| 3302006-36S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 36 | 168 |
| 3302006-1210-24S | 2 μεταβάσεις | G1/8» | 6~8mm | 12 | 24 | 168 |
| 3302006-3610 | 2 μεταβάσεις | G1/8» | 6~8mm | 36 | 0 | 168 |
| 3302006-48S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 48 | 216 |
| 3302006-1210-36S | 2 μεταβάσεις | G1/8» | 6~8mm | 12 | 36 | 216 |
| 3302006-4810 | 2 μεταβάσεις | G1/8» | 6~8mm | 48 | 0 | 216 |
| η 3302006-δεκαετία του '60 | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 60 | 264 |
| 3302006-1210-48S | 2 μεταβάσεις | G1/8» | 6~8mm | 12 | 48 | 264 |
| 3302006-72S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 72 | 312 |
| 3302006-2410-48S | 2 μεταβάσεις | G1/8» | 6~8mm | 24 | 48 | 312 |
| 3302006-84S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 84 | 360 |
| η 3302006-2410-δεκαετία του '60 | 2 μεταβάσεις | G1/8» | 6~8mm | 20 | 60 | 360 |
| 3302006-96S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 96 | 408 |
| 3302006-108S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 108 | 456 |
| 3302006-120S | 2 μεταβάσεις | G1/8» | 6~8mm | 0 | 120 | 504 |
| χτυπήστε το αριθ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| χρώμα | μαύρος | καφετής | κόκκινος | πορτοκάλι | κίτρινος | πράσινος | μπλε | πορφυρός | γκρίζος | άσπρος | ροζ | ανοικτό μπλε |
