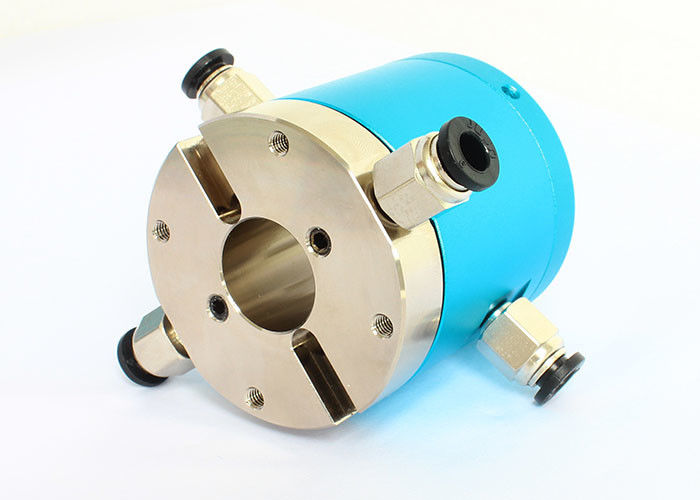

Μετάβαση 20mm δύο αερίου κοίλη ηλεκτρική περιστροφική ένωση μεγέθους άξονων
Περιγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3402004
Το Senring πνευματική περιστροφική ένωση 3402004 σειρών είναι μια διπλή περιστροφική ένωση μεταβάσεων ικανή της περιστροφής 360 βαθμού και της μετάδοσης 2 μεταβάσεων του συμπιεσμένου αέρα, του ατμού, του κενού, και άλλων μέσων αερίου. Αυτή η περιστροφική ένωση υποστηρίζει τους σωλήνες αέρα 4mm και 6mm για τη μετάδοση αερίου. Επιπλέον, υποστηρίζει τη μικτή μετάδοση των διάφορων ρευμάτων που κυμαίνονται από 2A ως 800A, ενώ επίσης έχοντας τα πλεονεκτήματα του μικρού μεγέθους, της ελαφριάς, χαμηλής ροπής, και της δυνατότητας να διαβιβαστούν οι πολλαπλάσιες μεταβάσεις αερίου χωρίς παρέμβαση.
Αυτή η περιστροφική ένωση είναι κατάλληλη για πολλές βιομηχανικές εφαρμογές, όπως η ρομποτική, ο εξοπλισμός αυτοματοποίησης, και οι ιατρικές συσκευές. Το διπλό σχέδιο μεταβάσεών του επιτρέπει σε το για να διαβιβάσει τα πολλαπλάσια μέσα αερίου ταυτόχρονα, με αυτόν τον τρόπο βελτιώνοντας την ευελιξία συστημάτων και την αποδοτικότητα. Επιπλέον, το μικρό μέγεθος και το ελαφρύ σχέδιό του καθιστούν την εγκατάσταση και τη συντήρηση ευκολότερες.
Τεχνική προδιαγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3402004
| Μεταβάσεις (αέριο) | 2 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 4~6mm, M5quot Λιμένας |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργούσα πίεση | Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) |
|
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
Χαρακτηριστικά γνωρίσματα του κοίλου δαχτυλιδιού ολίσθησης άξονων 3402004
1. Μπορεί να εγκατασταθεί με έναν μηχανικό βραχίονα για να περιστραφεί από κοινού.
2. Υποστηρίζει τη μετάδοση της μικτής δύναμης και επισημαίνει, όπως USB, HDMI, 1000M Ethernet, VGA, DVI, ομοαξονικό RF (υψηλή συχνότητα), σήμα σερβο μηχανών, βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων, και ούτω καθεξής.
3. Μπορεί να διαβιβάσει το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση, και άλλα μέσα σε 360 βαθμούς.
4. Η μέγιστη πίεση είναι 1Mpa (κενό: -100kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί).
5. Υποστηρίζει δύο λιμένες M5 για τους σωλήνες 4~6mm.
6. Το τυποποιημένο κοίλο μέγεθος άξονων είναι 20mm.
Το Senring πνευματική περιστροφική ένωση 3402004 σειρών είναι μια ευπροσάρμοστη και αξιόπιστη επιλογή για τις βιομηχανικές εφαρμογές που απαιτούν τη μετάδοση των μέσων αερίου και των διάφορων ρευμάτων. Το διπλό σχέδιο μεταβάσεων, το ευρύ φάσμα μετάδοσης μέσων, και η υποστήριξή του για τη μικτή μετάδοση των ρευμάτων παρέχουν την ευελιξία στο σχέδιο συστημάτων. Επιπλέον, το μικρό μέγεθός του και ελαφρύς το καθιστά εύκολο να εγκαταστήσει και να διατηρήσει.
Περιγραφή αριθμού μερών
Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3402004 | 2 μεταβάσεις | M5 | 4∼6mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Δύναμη/σήμα (5A/10A) | Μήκος Λ (χιλ.) |
| 3402004-0605 | 2 μεταβάσεις | M5 | 4∼6mm | 6 | 34.5 |
| 3402004-1205 | 2 μεταβάσεις | M5 | 4∼6mm | 12 | 52.5 |
