Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3502006
Μας ελάτε σε επαφή με

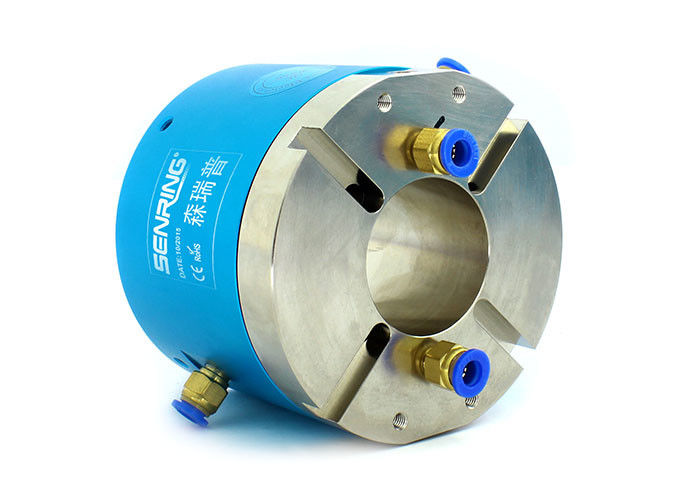

Η κοίλη 50mm ηλεκτρική περιστροφική ένωση 360° διαβιβάζει το συμπιεσμένο ατμό/το κενό
Περιγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3502006
Η κοίλη 50mm πνευματική περιστροφική ένωση χρησιμοποιείται συνήθως στις εφαρμογές όπου μια συμπαγής και ελαφριά περιστροφική ένωση απαιτείται. Είναι κατάλληλο για τη χρήση στα μικρά αεροκίνητα ή υδραυλικά συστήματα όπου το διάστημα είναι περιορισμένο, όπως στη ρομποτική, τον εξοπλισμό αυτοματοποίησης, και τις ιατρικές συσκευές.
Κατά επιλογή μιας κοίλης 50mm πνευματικής περιστροφικής ένωσης, την είναι σημαντικό να εξεταστούν οι παράγοντες όπως το ποσοστό πίεσης και ροής, το μέγεθος και το βάρος, η σφράγιση, η υλική, περιστροφική ταχύτητα, και η θερμοκρασία. Αυτοί οι παράγοντες θα εξασφαλίσουν ότι η περιστροφική ένωση είναι συμβατή με τη συγκεκριμένη εφαρμογή και μπορούν να λειτουργήσουν αποδοτικά και αποτελεσματικά.
SENRING 2 περιστροφικές ενώσεις άξονων μεταβάσεων κοίλες που 3502006 σειρά είναι 2 σε 2 έξω κοίλα άντεξαν την περιστροφική ένωση, τυποποιημένο κοίλο μέγεθος 50mm άξονων, άλλα κοίλα μεγέθη άξονων μπορούν να προσαρμοστούν.
Τεχνική προδιαγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3502006
| Μεταβάσεις (αέριο) | 2 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 6~8mm, G1/8» Λιμένας |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργούσα πίεση | Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) |
|
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
Χαρακτηριστικά γνωρίσματα του κοίλου δαχτυλιδιού ολίσθησης άξονων 3502006
Η περιστροφική ένωση μπορεί να εγκατασταθεί με έναν μηχανικό βραχίονα για να περιστραφεί από κοινού. Υποστηρίζει τη μετάδοση της μικτής δύναμης και επισημαίνει, όπως USB, HDMI, 1000M Ethernet, VGA, DVI, ομοαξονικό RF (υψηλή συχνότητα), σήμα σερβο μηχανών, βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων, και ούτω καθεξής. Μπορεί να διαβιβάσει το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση, και άλλα μέσα σε 360 βαθμούς. Η μέγιστη πίεση είναι 1Mpa (κενό: -100kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί). Λιμένες υποστηρίζει δύο G1/8» για τους σωλήνες 6~8mm. Το τυποποιημένο κοίλο μέγεθος άξονων είναι 50mm.
Περιγραφή αριθμού μερών
Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3502006 | 2 μεταβάσεις | G1/8» | 6∼8mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Κυκλώματα δύναμης (10A) | Κυκλώματα σημάτων (5A) | Μήκος Λ (χιλ.) |
| 3502006-1205 | 2 μεταβάσεις | G1/8» | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 μεταβάσεις | G1/8» | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 μεταβάσεις | G1/8» | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 μεταβάσεις | G1/8» | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 μεταβάσεις | G1/8» | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 μεταβάσεις | G1/8» | 6∼8mm | 24 | 0 | 124 |
Προσφέρετε τα δαχτυλίδια ολίσθησης συνήθειας;
Ναι, εάν είστε βέβαιοι ότι μια συνήθεια/μια τροποποιημένη λύση απαιτείται πιθανότατα ή βοήθεια ανάγκης στην επιλογή σας, μας ελάτε σε επαφή με για να πάρετε αρχισμένος. Οι μηχανικοί μας θα βρούν την τέλεια λύση για τις ανάγκες σας.
