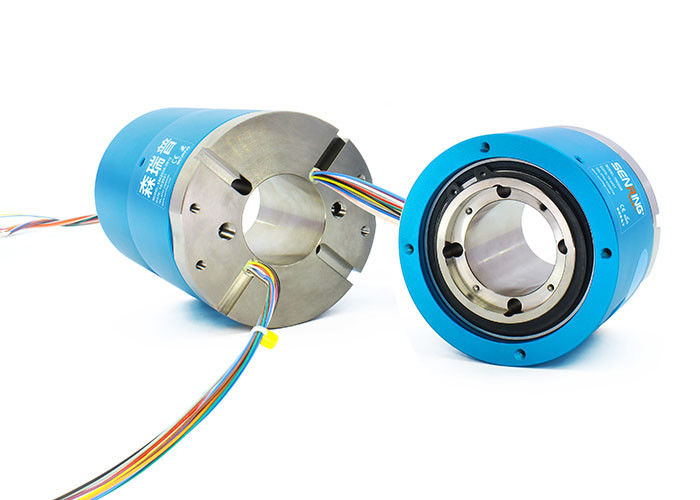

Προσαρμοσμένη κοίλη άξονων υποστήριξη 6~8mm ένωσης μεγέθους ηλεκτρική περιστροφική σωλήνες
Περιγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3502006
Το SenRing πνευματική περιστροφική ένωση 3502006 σειρών είναι μια δύο καναλιών περιστροφική ένωση που μπορεί να περιστραφεί 360 βαθμούς για να διαβιβάσει δύο κανάλια του συμπιεσμένου αέρα, του ατμού, του κενού, και άλλων μέσων αερίου. Είναι κατάλληλο για τους σωλήνες αέρα 6mm και 8mm. Επιπλέον, αυτή η περιστροφική πνευματική ένωση 3502 σειρών μπορεί όχι μόνο να διαβιβάσει το αέριο αλλά και να αναμίξει και να διαβιβάσει τα διάφορα ηλεκτρικά ρεύματα που κυμαίνονται από 2A ως 800A. Αυτή η περιστροφική ένωση χαρακτηρίζεται από το μικρό μέγεθος, την ελαφριά, χαμηλή ροπή, και τις πολλαπλάσιες μεταβάσεις αερίου της που δεν παρεμποδίζουν το ένα το άλλο.
Τεχνική προδιαγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3502006
| Μεταβάσεις (αέριο) | 2 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 6~8mm, G1/8» Λιμένας |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργούσα πίεση | Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) |
|
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
Μια κοίλη 50mm πνευματική περιστροφική ένωση είναι μια συσκευή που επιτρέπει στο συμπιεσμένο αέρα ή άλλα αέρια για να μεταφερθεί μεταξύ ενός στάσιμου συστατικού και ενός περιστρεφόμενου συστατικού σε ένα αεροκίνητο ή υδραυλικό σύστημα. Χαρακτηρίζει ένα κοίλο κέντρο που επιτρέπει έναν περιστρεφόμενο άξονα να περάσει μέσω του κέντρου της ένωσης ενώ το αέριο ή το ρευστό μεταφέρεται μέσω της ένωσης.
Η περιστροφική ένωση αποτελείται από δύο μέρη, ένα στάσιμο μέρος και ένα περιστρεφόμενο μέρος, τα οποία συνδέονται με ένα σύνολο σφραγίδων που αποτρέπουν το αέριο ή τη ρευστή διαρροή. Το στάσιμο μέρος τοποθετείται στο σταθερό συστατικό του συστήματος, ενώ το περιστρεφόμενο μέρος τοποθετείται στο περιστρεφόμενο συστατικό. Η περιστροφική ένωση σχεδιάζεται για να χειριστεί ένα μέγιστο ποσοστό πίεσης και ροής του μεταφοράς του αερίου ή του ρευστού.
Χαρακτηριστικά γνωρίσματα του κοίλου δαχτυλιδιού ολίσθησης άξονων 3502006
1. Μέγιστη πίεση: 1Mpa (κενό: -100kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί)
2. Υποστήριξη 2 λιμένας G1/8» για τους σωλήνες 6~8mm
3. Τυποποιημένο κοίλο μέγεθος 50mm άξονων.
4. Μπορέστε να εγκατασταθείτε με το μηχανικό βραχίονα για να περιστραφεί από κοινού
5. Υποστήριξη που διαβιβάζει τη μικτά δύναμη και τα σήματα, όπως USB, HDMI, το ethernet 1000M, το VGA, DVI, το ομοαξονικό RF (υψηλή συχνότητα), το σήμα σερβο μηχανών, τα βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων… κ.λπ.
6. 360° διαβιβάζει το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση… κ.λπ.

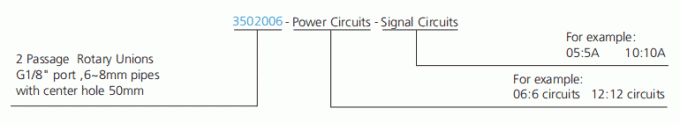

Περιγραφή αριθμού μερών

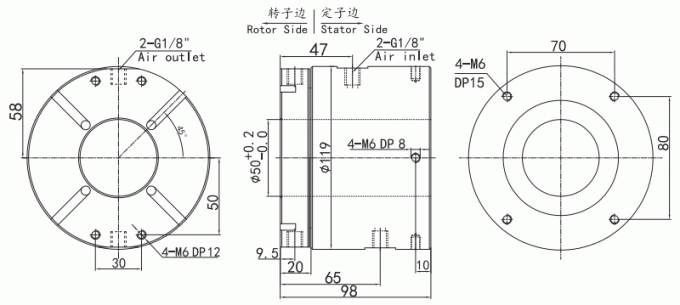

Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3502006 | 2 μεταβάσεις | G1/8» | 6∼8mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Κυκλώματα δύναμης (10A) | Κυκλώματα σημάτων (5A) | Μήκος Λ (χιλ.) |
| 3502006-1205 | 2 μεταβάσεις | G1/8» | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 μεταβάσεις | G1/8» | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 μεταβάσεις | G1/8» | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 μεταβάσεις | G1/8» | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 μεταβάσεις | G1/8» | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 μεταβάσεις | G1/8» | 6∼8mm | 24 | 0 | 124 |
