Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
HF0150-12
Μας ελάτε σε επαφή με

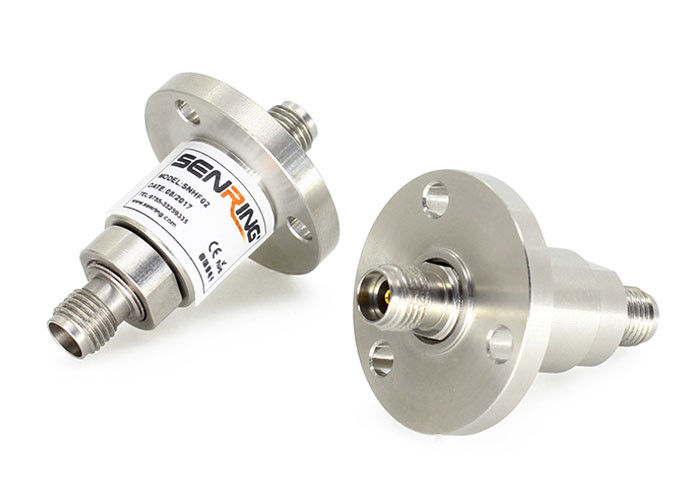

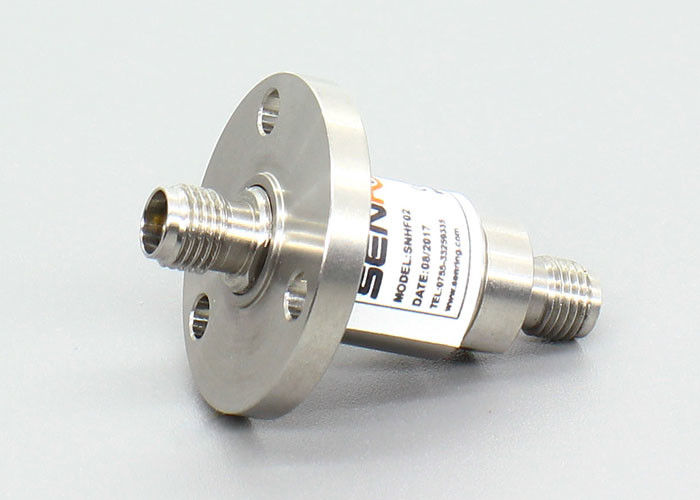

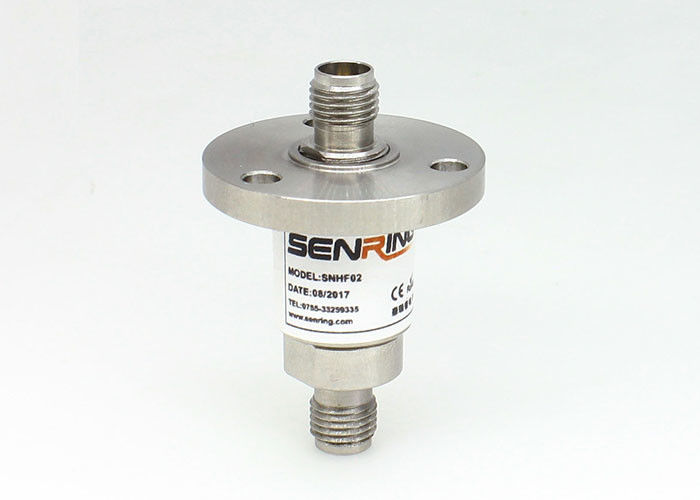

Περιστροφικό κοινό δαχτυλίδι ολίσθησης καναλιών 50GHz RF σημάτων για τη διαβίβαση των αναλογικών και ψηφιακών σημάτων
Περιγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0150-12
Η περιστροφική ένωση σειράς RF Senring HF0150-12 είναι ένα singal δαχτυλίδι ολίσθησης υψηλής συχνότητας καναλιών (RF), συχνότητα DC~50GHz, 2,4 (Κ) - συνδετήρας Φ, ταχύτητα 100RPM εργασίας. HF0150-12 είναι χρησιμοποιημένη διαβίβαση των αναλογικών και ψηφιακών σημάτων, κανάλι RF, μπορεί να προσαρμοστεί για να συνδυάσει τη δύναμη/τα σήματα.
Χαρακτηριστικά γνωρίσματα της περιστροφικής ένωσης υψηλής συχνότητας HF0150-12
1. Μπορεί να διαβιβάσει τη μεγάλη ταχύτητα και τα υψηλής συχνότητας (ομοαξονικό RF) σήματα χωρίς λάθη
2. υποστηρίζει 1 κανάλι του συνεχούς ρεύματος στην υψηλής συχνότητας (ομοαξονικό RF) μετάδοση 50GHz
3. έχει την άριστη απώλεια εισαγωγής και τη μόνιμη αναλογία κυμάτων τάσης
4. κατάλληλος για τις δορυφορικές κεραίες, τις vehicle-mounted συσκευές, το ραντάρ, τα πεδία δοκιμών κεραιών μικροκυμάτων και άλλους τομείς.
Τεχνική προδιαγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0150-12
| Τύπος συνδετήρων | θηλυκό 2.4mm θηλυκός-2.4mm (50Ω) |
| Συχνότητα | Συνεχές ρεύμα σε 50 Ghz |
| VSWR (ανώτατο) | Το 1.3@DC σε 10 Ghz το 1.4@10 σε 26.5GHz το 1.7@26.5 σε 50GHz |
| Διακύμανση VSWR (ανώτατη) | 0.05@ συνεχές ρεύμα σε 26,5 Ghz 0,2 @ 26,5 έως 50 Ghz |
| Μέγιστη δύναμη (ανώτατη) | 3000W |
| Περιστρεφόμενη ταχύτητα (ανώτατη) | 150RPM |
| Αρχική ροπή (ανώτατη) | 0.5N.cm |
| Αξονικό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
| Θερμοκρασία | -55 σε +85℃ (θερμοκρασία εργασίας) -55 σε +85℃ (θερμοκρασία αποθήκευσης) |
| Υγρασία | 95% (υγρασία εργασίας) 85% (θερμοκρασία αποθήκευσης) |
| Ύφος | Δακτυλογραφώ |
| Φάση WOW (ανώτατος βαθμός) | 1°@DC 26.5 Ghz 2°@26.5 σε 50 Ghz |
| Απώλεια εισαγωγής | συνεχές ρεύμα 0,30 DB @ σε 10 Ghz 0,50 DB @10 σε 26.5GHz 0,90 DB @26.5 σε 50GHz |
| Διακύμανση απώλειας εισαγωγής | 0,1 DB |
| Μέση δύναμη (ανώτατη) | 50 W @1 Ghz 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ροπή (ανώτατη) | 0,5 N.cm |
| Ακτινωτό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
| Βαθμός IP | IP 40 ACC. Το EN 60529 |
| Μονώνοντας υλικό | PTFE |

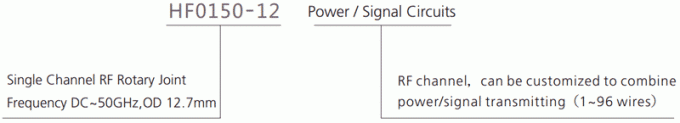

Περιγραφή αριθμού μερών

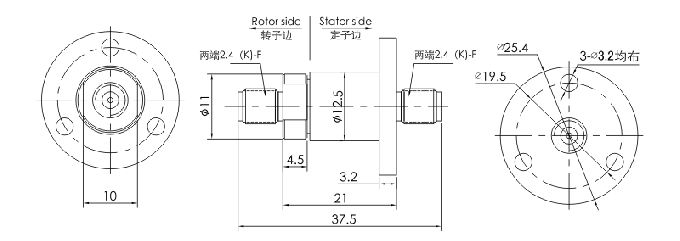

Σχέδιο
FAQ:
Q1: Ποια τεχνικά στοιχεία πρέπει να παρασχεθούν για το προσαρμοσμένο πρότυπο δαχτυλιδιών ολίσθησής μας.
Α: Εάν θέλετε να προσαρμόσετε το ειδικό πρότυπο δαχτυλιδιών ολίσθησης, χρειάζεστε να παρέχετε τις λεπτομέρειες όπως κατωτέρω:
1. operatring ταχύτητα (περιστροφή/λεπτό)
2. ο τύπος εγκατάστασης
3. μέγεθος περιλήψεων
4. κανάλια (το αριθ. του ενιαίου καλωδίου εκτός από το καλώδιο)
5. εκτιμημένα τάση & ρεύμα για τα δαχτυλίδια ισχύος και τα δαχτυλίδια σημάτων
6. ο τύπος σημάτων και σχετικός
παράμετροι (πολύ σημαντικές)
7. λειτουργούσα θερμοκρασία h.IP (απαιτήσεις σφράγισης)
Q2: Πόσο καιρό είναι η παραγωγή σας χρονική ανοχή;
Α: Χρειάζεται 7 έως 15 ημέρες για τα τυποποιημένα προϊόντα, 10 έως 20 ημέρες για τα απλά προσαρμοσμένα προϊόντα,
15 έως 40 ημέρες για τα σύνθετα προσαρμοσμένα προϊόντα.
