Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
HF0118-12
Μας ελάτε σε επαφή με

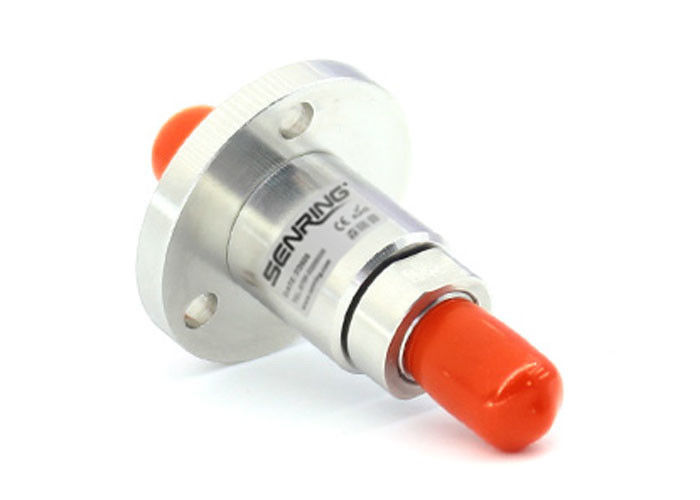

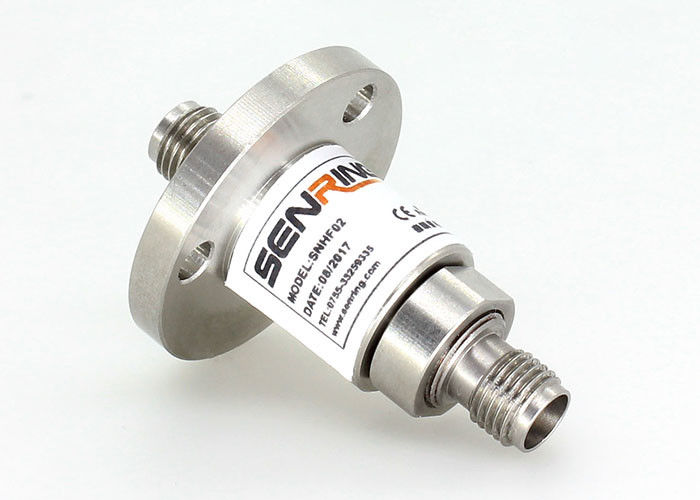

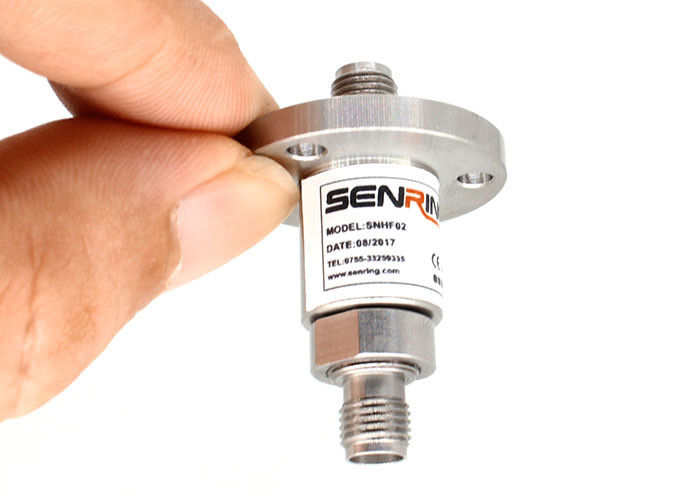

Περιστροφικά ένωση/Slipring υψηλής συχνότητας 18 Ghz με το ενιαίο κανάλι για τη χρήση εφαρμογής οχημάτων
Περιγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0118-12
Το ομοαξονικό δαχτυλίδι ολίσθησης καλωδίων σειράς SENRING HF0118-12 είναι περιστροφικό κοινό δαχτυλίδι ολίσθησης καναλιών 18GHz RF Α1, συχνότητα DC~18GHz, sma-k/sma-Κ συνδετήρας, ταχύτητα 100RPM εργασίας. HF0118-12 είναι χρησιμοποιημένη διαβίβαση των αναλογικών και ψηφιακών σημάτων.
Χαρακτηριστικά γνωρίσματα της περιστροφικής ένωσης υψηλής συχνότητας HF0118-12
1. Κανάλι RF: 1 κανάλι
2. Συχνότητα: DC~18GHz
3. Χαμηλή απώλεια εισαγωγής και μόνιμη αναλογία κυμάτων τάσης
4. Εφαρμογή για τη δορυφορική κεραία, Ship-borne, όχημα, ραντάρ, πεδίο δοκιμών κεραιών μικροκυμάτων….κ.λπ.
5. Χρησιμοποιημένος στις συνεχείς συσκευές περιστροφής 360° στα σήματα υψηλής συχνότητας μεταφοράς
6. Ενσωματωμένη δομή, εύκολη εγκατάσταση
Τεχνική προδιαγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0118-12
| Τύπος συνδετήρων | Sma-Κ (50Ω) |
| Συχνότητα | Συνεχές ρεύμα σε 18 Ghz |
| VSWR (ανώτατο) | Το 1.3@DC σε 10 Ghz Το 1.4@DC σε 18 Ghz |
| Διακύμανση VSWR (ανώτατη) | 0,05 |
| Μέγιστη δύναμη (ανώτατη) | 3000W |
| Περιστρεφόμενη ταχύτητα (ανώτατη) | 250RPM |
| Αρχική ροπή (ανώτατη) | 0.5N.cm |
| Αξονικό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
| Μονώνοντας υλικό | PTFE |
| Θερμοκρασία | -55 σε +85℃ (θερμοκρασία εργασίας) -55 σε +85℃ (θερμοκρασία αποθήκευσης) |
| Βαθμός IP | IP 40 ACC. Το EN 60529 |
| Ύφος | Δακτυλογραφώ |
| Φάση WOW (ανώτατος βαθμός) | 1° |
| Απώλεια εισαγωγής | συνεχές ρεύμα 0,25 DB @ σε 10 Ghz 0,30 DB @10 σε 18 Ghz |
| Διακύμανση απώλειας εισαγωγής | 0,05 DB |
| Μέση δύναμη (ανώτατη) | 500 W @1 Ghz 200 W @6GHz 100 W @12 Ghz 30 W @18GHz |
| οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ροπή (ανώτατη) | 0,5 N.cm |
| Ακτινωτό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
| Υγρασία | 95% (υγρασία εργασίας) 85% (υγρασία αποθήκευσης) |

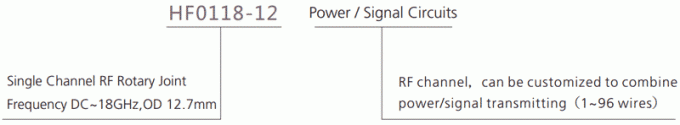

Περιγραφή αριθμού μερών

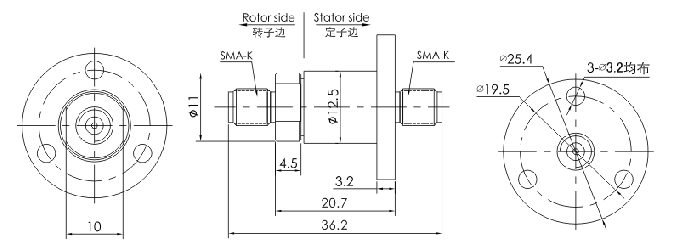

Σχέδιο
