Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
HF0218-64
Μας ελάτε σε επαφή με

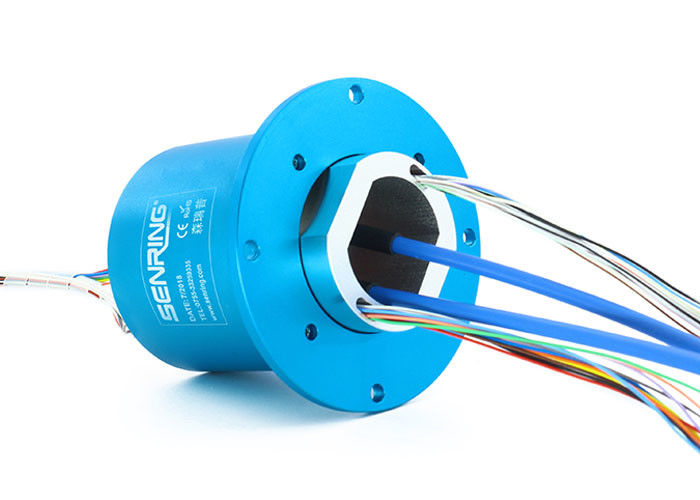

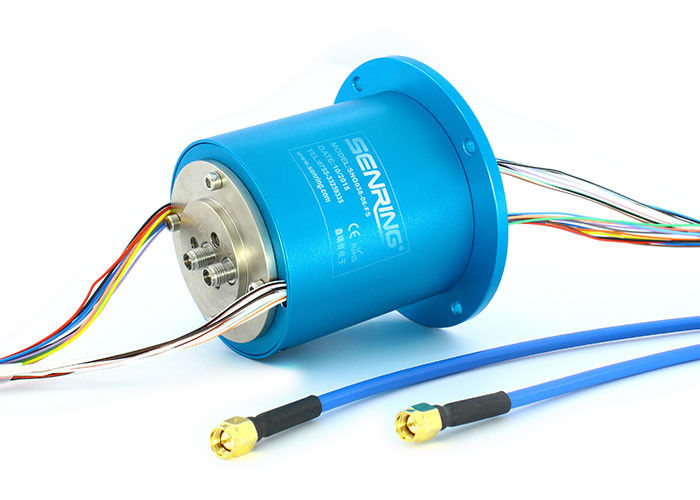

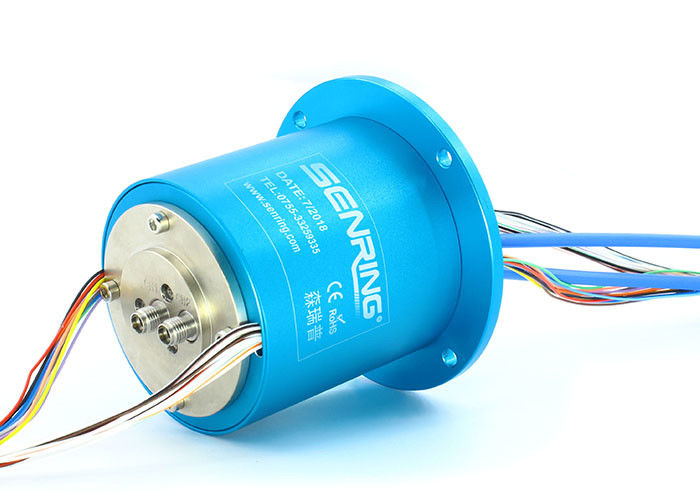

Μικρό μέγεθος και χαμηλή ροπή 2 περιστροφικών κοινών δαχτυλιδιών ολίσθησης υψηλής συχνότητας καναλιών 18GHz
Περιγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0218-64
Η υψηλής συχνότητας περιστροφική ένωση σειράς SenRing HF0218-64 είναι μια two-channel υψηλής συχνότητας περιστροφική ένωση 18GHz με ένα φάσμα συχνότητας του συνεχούς ρεύματος σε 18GHz. Ο κοινός τύπος χρησιμοποιεί το sma-k/sma-Κ και σχεδιάζεται για μια μέγιστη ταχύτητα 60 περιστροφών ανά λεπτό. HF0218-64 αναπτύσσεται βασισμένος σε HF0218-31 με πρόσθετα 24 ηλεκτρικά κανάλια δαχτυλιδιών ολίσθησης. Είναι ένα προϊόν που αναπτύσσεται ειδικά για να καλύψει τις απαιτήσεις μετάδοσης των μεγάλων τμηματικών ψηφιακών ή αναλογικών σημάτων (και απαιτεί τη μετάδοση 1 έως 24 κανάλι του ρεύματος). Το ρεύμα προεπιλογής αυτής της σειράς υψηλής συχνότητας περιστροφικών ενώσεων είναι 5A. Εάν πρέπει να αυξήσετε την τρέχουσα πορεία ή να αλλάξετε το τρέχον μέγεθος, ή χρειάζεστε τις τεχνικές διαβουλεύσεις, pre-sales οι διαβουλεύσεις, ή τα αιτήματα λύσης, παρακαλώ έρχονται σε επαφή με την τεχνική ομάδα SenRing.
Χαρακτηριστικά γνωρίσματα της περιστροφικής ένωσης υψηλής συχνότητας HF0218-64
1. Κανάλι RF: 2 κανάλια, κανάλι σημάτων/δύναμης: 1~24 κανάλια
2. Συχνότητα: DC~18GHz+DC~4.5GHz
3. Χαμηλή απώλεια εισαγωγής και μόνιμη αναλογία κυμάτων τάσης
4. Χρησιμοποιείται στις συνεχείς συσκευές περιστροφής 360° στα σήματα υψηλής συχνότητας μεταφοράς
5. Ενσωματωμένη δομή, εύκολη εγκατάσταση
Εφαρμογή:
δορυφορική κεραία, Ship-borne, όχημα, ραντάρ, πεδίο δοκιμών κεραιών μικροκυμάτων….κ.λπ.
Τεχνική προδιαγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0218-64
| Περιστροφική κοινή προδιαγραφή. | ||
| κανάλι 1 | κανάλι 2 | |
| Τύπος συνδετήρων | Sma-Κ | Sma-Κ |
| Ύφος | Δακτυλογραφώ | Δακτυλογραφώ |
| Συχνότητα | Συνεχές ρεύμα σε 18 Ghz | Συνεχές ρεύμα σε 4 Ghz |
| Μέγιστη δύναμη (ανώτατη) | 3000W | 3000W |
| Μέση δύναμη (ανώτατη) | 50 W @ 18 Ghz | 50 W @ 4 Ghz |
| VSWR (ανώτατο) | 1.2 @ 0 - 4 Ghz 1.5 @ 4 - 18 Ghz |
1.4 @ 0 - 2 Ghz 2.5 @ 2 - 4 Ghz |
| Διακύμανση VSWR (ανώτατη) | 0,04 | 0,36 |
| Απώλεια εισαγωγής | 0,08 DB @ 4 Ghz 0,48 DB @ 18 Ghz |
0,48 DB @ 2 Ghz 0,98 DB @ 4 Ghz |
| Διακύμανση απώλειας εισαγωγής | 0,05 DB | 0,25 DB |
| Φάση WOW (ανώτατος βαθμός) | 1 ° | 2 ° |
| Απομόνωση | 60 DB | |
| Περιστρεφόμενη ταχύτητα (ανώτατη) | 60RPM |
| Αρχική ροπή (ανώτατη) | 5N.cm |
| Θερμοκρασία | -40 σε +70℃ (θερμοκρασία εργασίας) |
| -50 σε +70℃ (θερμοκρασία αποθήκευσης) |
| Οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ροπή (ανώτατη) | 5 Ncm |
| Υγρασία | 85% (υγρασία εργασίας) |
| 95% (υγρασία αποθήκευσης) | |
| Μονώνοντας υλικό | PTFE |
| Βαθμός IP | IP 60 ανά EN 60529 |
| Μηχανικός | |
| >Οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| >Περιστρεφόμενη ταχύτητα | 250RPM |
| >Θερμοκρασία | -30℃~80℃ |
| Υγρασία | 0~85% RH |
| Υλικό επαφών | χρυσός-χρυσός |
| Υλικό κατοικίας | κράμα αργιλίου |
| Ροπή | 0.05N.m+0.01N.m/6 κανάλια |
| Ηλεκτρικός | ||
| >Προδιαγραφή. | >Δύναμη | >Σήμα |
| >Σειρά τάσης | 0~440VAC/VDC | 0~240VAC/VDC |
| >Αντίσταση Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG#17 επαργυρωμένο τεφλόν καλώδιο | AWG#22 επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 150mm (μπορεί να προσαρμοστεί) | |
| Αντίσταση Insolution | το 300VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
| Βαθμός IP | IP51 | |
Περιγραφή αριθμού μερών

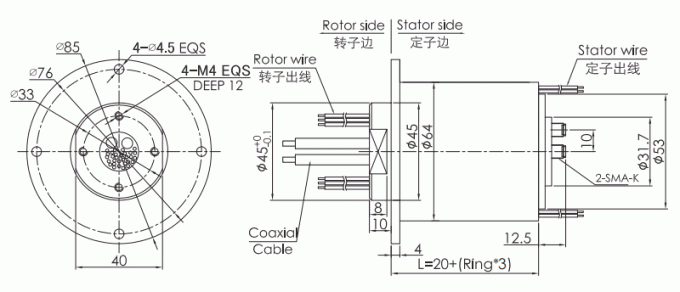

Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| πρότυπος κατάλογος | Κανάλι RF | Συχνότητα | Κυκλώματα αριθ. (10A) | Κυκλώματα αριθ. (0~2A) | Μήκος Λ (χιλ.) |
| HF0218-64-0610 | 2 κανάλια | DC~18GHz | 6 κανάλια | 0 | 38mm |
| HF0218-64-06S | 2 κανάλια | DC~18GHz | 0 | 6 κανάλια | 38mm |
| HF0218-64-12S | 2 κανάλια | DC~18GHz | 0 | 12 κανάλια | 56mm |
| HF0218-64-18S | 2 κανάλια | DC~18GHz | 0 | 18 κανάλια | 74mm |
| HF0218-64-24S | 2 κανάλια | DC~18GHz | 0 | 24 κανάλια | 92mm |
