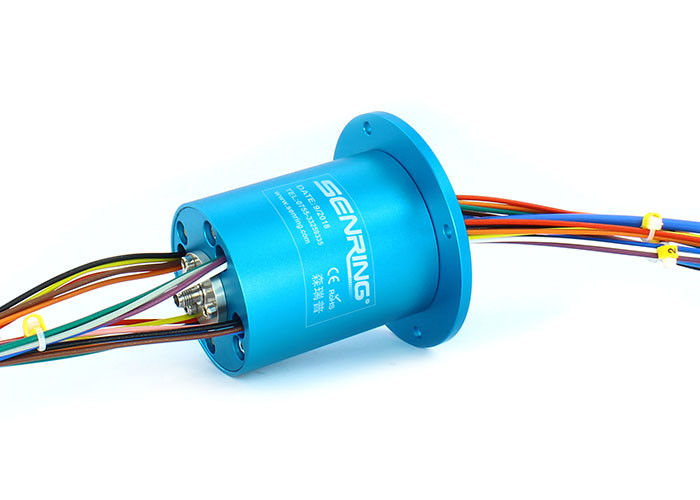

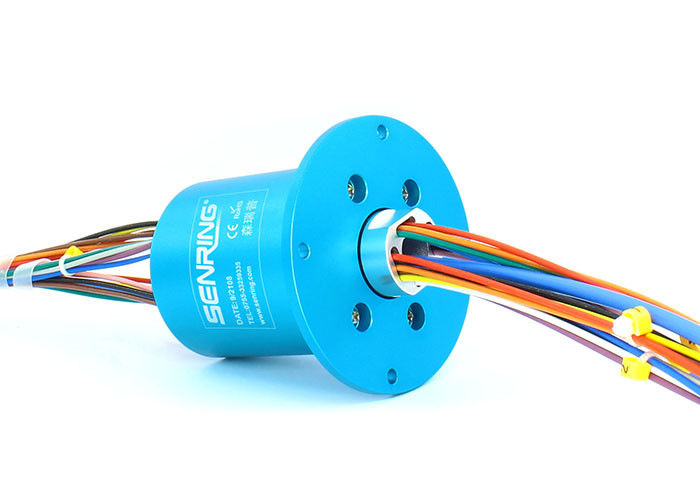

Μακρύτερα υλικά επαφών χρονικών πολύτιμων μετάλλων ζωής ενός δαχτυλιδιού ολίσθησης υψηλής συχνότητας καναλιών 50GHz

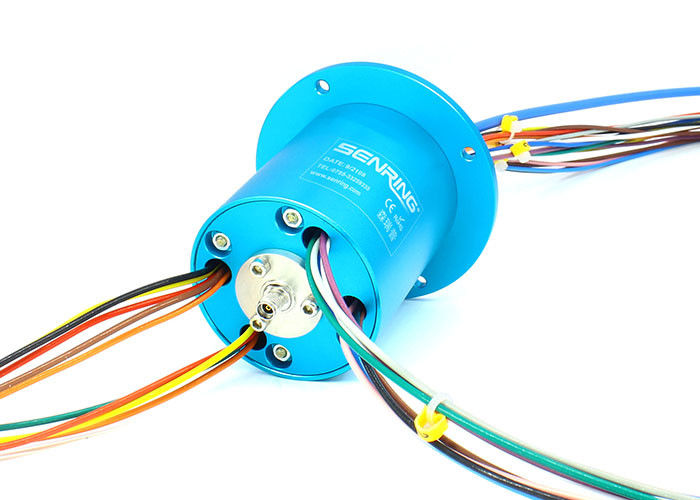

Περιγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0150-56
Η περιστροφική ένωση σειράς RF SenRing HF0150-56 είναι μια απλού διαύλου περιστροφική ένωση RF με ένα φάσμα συχνότητας του συνεχούς ρεύματος σε 50GHz. Ο κοινός τύπος είναι 2,4 (Κ) - το Φ και στις άκρες, και η μέγιστη ταχύτητα είναι 100RPM. Η εξωτερική διάμετρος κύριων σωμάτων HF0150-56 είναι 31.8mm. Είναι ένα προϊόν που αναπτύσσεται ειδικά για να καλύψει απαίτηση μετάδοσης των μεγάλων τμηματικών ψηφιακών ή αναλογικών σημάτων. Υποστηρίζει τη μικτή μετάδοση 1-48 καναλιών του ρεύματος και των σημάτων.
Χαρακτηριστικά γνωρίσματα της περιστροφικής ένωσης υψηλής συχνότητας HF0150-56
1. υποστήριξη 1 σήματα υψηλής συχνότητας καναλιών DC~50GHz
2. Μπορεί να είναι συνδυάζει τη διαβίβαση της δύναμης ή των σημάτων (1-48 καλώδια)
3. Χαμηλή απώλεια εισαγωγής και μόνιμη αναλογία κυμάτων τάσης
4. Εφαρμογή για τη δορυφορική κεραία, όχημα, ραντάρ, πεδίο δοκιμών κεραιών μικροκυμάτων….κ.λπ.
Τεχνική προδιαγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0150-56
Τύπος συνδετήρων | θηλυκό 2.4mm θηλυκός-2.4mm (50Ω) |
Συχνότητα | Συνεχές ρεύμα σε 50 Ghz |
VSWR (ανώτατο) | Το 1.3@DC σε 10 Ghz το 1.4@10 σε 26.5GHz το 1.7@26.5 σε 50GHz |
Διακύμανση VSWR (ανώτατη) | 0.05@ συνεχές ρεύμα σε 26,5 Ghz 0,2 @ 26,5 έως 50 Ghz |
Μέγιστη δύναμη (ανώτατη) | 500W |
Περιστρεφόμενη ταχύτητα (ανώτατη) | 250RPM |
Αρχική ροπή (ανώτατη) | 0.5N.cm |
Αξονικό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
Θερμοκρασία | -55 σε +85℃ (θερμοκρασία εργασίας) -55 σε +85℃ (θερμοκρασία αποθήκευσης) |
Υγρασία | 95% (υγρασία εργασίας) 85% (θερμοκρασία αποθήκευσης) |
Ύφος | Δακτυλογραφώ |
Φάση WOW (ανώτατος βαθμός) | 1°@DC 26.5 Ghz 2°@26.5 σε 50 Ghz |
Απώλεια εισαγωγής | συνεχές ρεύμα 0,30 DB @ σε 10 Ghz 0,50 DB @10 σε 26.5GHz 0,90 DB @26.5 σε 50GHz |
Διακύμανση απώλειας εισαγωγής | 0,1 DB |
Μέση δύναμη (ανώτατη) | 50 W @1 Ghz 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
Περιστρεφόμενη ροπή (ανώτατη) | 0,5 N.cm |
Ακτινωτό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
Βαθμός IP | IP 40 ACC. Το EN 60529 |
Μονώνοντας υλικό | PTFE |
Μηχανικός | |
Οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
Περιστρεφόμενη ταχύτητα | 250RPM |
Θερμοκρασία | -30℃~80℃ |
Υγρασία | 0~85% RH |
Υλικό επαφών | χρυσός-χρυσός |
Υλικό κατοικίας | κράμα αργιλίου |
Ροπή | 0.05N.m+0.01N.m/6 κανάλια |
Ηλεκτρικός | ||
Προδιαγραφή. | Δύναμη | Σήμα |
Σειρά τάσης | 0~440VAC/VDC | 0~240VAC/VDC |
Αντίσταση Insolution | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
Προδιαγραφή καλωδίων μολύβδου. | AWG#17 επαργυρωμένο τεφλόν καλώδιο | AWG#22 επαργυρωμένο τεφλόν καλώδιο |
Μήκος καλωδίων μολύβδου | πρότυπα 150mm (μπορεί να προσαρμοστεί) | |
Αντίσταση Insolution | το 300VAC@50Hz, η δεκαετία του '60 | |
Ηλεκτρικός θόρυβος | < 0=""> | |
Βαθμός IP | IP51 |

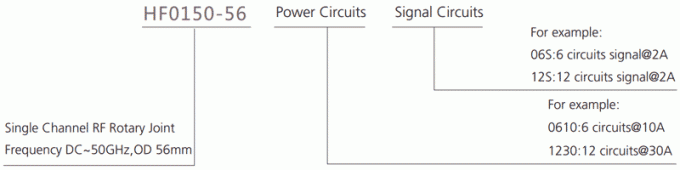

Περιγραφή αριθμού μερών

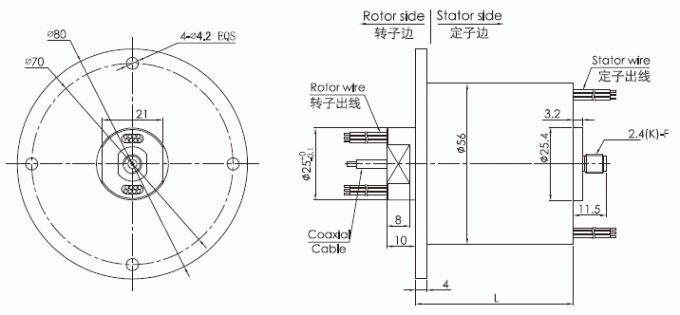

Σχέδιο
πρότυπος κατάλογος | Κανάλι RF | Συχνότητα | Κυκλώματα αριθ. (10A) | Κυκλώματα αριθ. (0~2A) | Μήκος Λ (χιλ.) |
HF0150-56-0610 | 1 κανάλι | DC~50GHz | 6 κανάλια | 0 | 38mm |
HF0150-56-06S | 1 κανάλι | DC~50GHz | 0 | 6 κανάλια | 38mm |
HF0150-56-0610-06S | 1 κανάλι | DC~50GHz | 6 κανάλια | 6 κανάλια | 55mm |
HF0150-56-1210 | 1 κανάλι | DC~50GHz | 12 κανάλια | 0 | 55mm |
HF0150-56-12S | 1 κανάλι | DC~50GHz | 0 | 12 κανάλια | 55mm |
HF0150-56-0610-12S | 1 κανάλι | DC~50GHz | 6 κανάλια | 12 κανάλια | 71.5mm |
HF0150-56-1810 | 1 κανάλι | DC~50GHz | 18 κανάλια | 0 | 71.5mm |
HF0150-56-18S | 1 κανάλι | DC~50GHz | 0 | 18 κανάλια | 71.5mm |
HF0150-56-0610-18S | 1 κανάλι | DC~50GHz | 6 κανάλια | 18 κανάλια | 88.5mm |
HF0150-56-1210-12S | 1 κανάλι | DC~50GHz | 12 κανάλια | 12 κανάλια | 88.5mm |
HF0150-56-2410 | 1 κανάλι | DC~50GHz | 24 κανάλια | 0 | 88.5mm |
HF0150-56-24S | 1 κανάλι | DC~50GHz | 0 | 24 κανάλια | 88.5mm |
HF0150-56-36S | 1 κανάλι | DC~50GHz | 0 | 36 κανάλια | 122mm |
HF0150-56-48S | 1 κανάλι | DC~50GHz | 0 | 48 κανάλια | 156mm |
