Sma-Κ περιστροφική ένωση υψηλής συχνότητας συνδετήρων με το ενιαίο κανάλι 18GHz

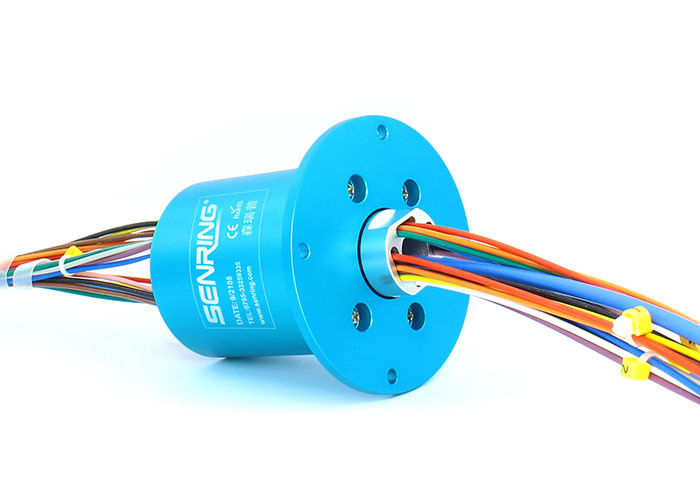

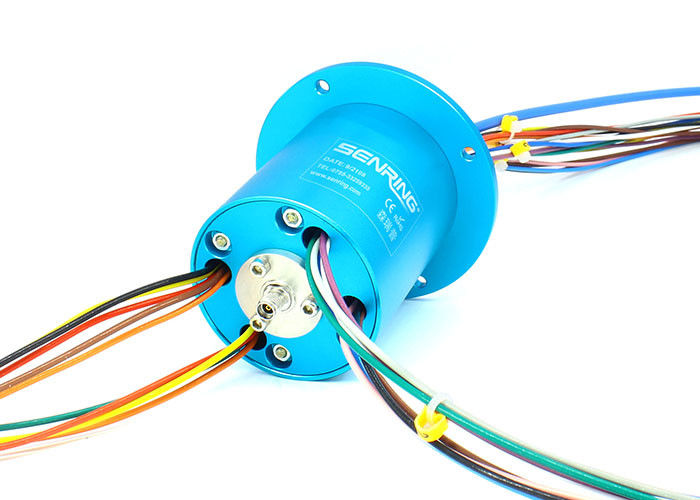

Περιγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0118-56
Η περιστροφική ένωση σειράς RF SenRing HF0118-56 είναι μια απλού διαύλου περιστροφική ένωση RF με ένα φάσμα συχνότητας του συνεχούς ρεύματος σε 18GHz. Ο κοινός τύπος δεν διευκρινίζεται, και η μέγιστη ταχύτητα είναι 100RPM. HF0118-56 είναι ένα προϊόν που αναπτύσσεται ειδικά για να καλύψει απαίτηση μετάδοσης των μεγάλων τμηματικών ψηφιακών ή αναλογικών σημάτων. Μπορεί να αναμίξει 1-48 ηλεκτρικά κυκλώματα, και εάν πρέπει να συνδυάσετε τη μετάδοση του ρεύματος και των σημάτων, μπορείτε να επιλέξετε άλλα πρότυπα.
Χαρακτηριστικά γνωρίσματα της περιστροφικής ένωσης υψηλής συχνότητας HF0118-56
1. υποστήριξη 1 σήματα υψηλής συχνότητας καναλιών DC~18GHz
2. Μπορεί να είναι συνδυάζει τη διαβίβαση της δύναμης ή των σημάτων (1-48 καλώδια)
3. Χαμηλή απώλεια εισαγωγής και μόνιμη αναλογία κυμάτων τάσης
Εφαρμογή για τη δορυφορική κεραία, όχημα, ραντάρ, πεδίο δοκιμών κεραιών μικροκυμάτων….κ.λπ.
Τεχνική προδιαγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0118-56
| Τύπος συνδετήρων | Sma-Κ (50Ω) |
| Συχνότητα | Συνεχές ρεύμα σε 18 Ghz |
| VSWR (ανώτατο) | Το 1.3@DC σε 10 Ghz Το 1.4@DC σε 18 Ghz |
| Διακύμανση VSWR (ανώτατη) | 0,05 |
| Μέγιστη δύναμη (ανώτατη) | 3000W |
| Περιστρεφόμενη ταχύτητα (ανώτατη) | 250RPM |
| Αρχική ροπή (ανώτατη) | 0.5N.cm |
| Αξονικό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
| Μονώνοντας υλικό | PTFE |
| Θερμοκρασία | -55 σε +85℃ (θερμοκρασία εργασίας) -55 σε +85℃ (θερμοκρασία αποθήκευσης) |
| Βαθμός IP | IP 40 ACC. Το EN 60529 |
| Ύφος | Δακτυλογραφώ |
| Φάση WOW (ανώτατος βαθμός) | 1° |
| Απώλεια εισαγωγής | συνεχές ρεύμα 0,25 DB @ σε 10 Ghz 0,30 DB @10 σε 18 Ghz |
| Διακύμανση απώλειας εισαγωγής | 0,05 DB |
| Μέση δύναμη (ανώτατη) | 500 W @1 Ghz 200 W @6GHz 100 W @12 Ghz 30 W @18GHz |
| οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ροπή (ανώτατη) | 0,5 N.cm |
| Ακτινωτό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
| Υγρασία | 95% (υγρασία εργασίας) 85% (υγρασία αποθήκευσης) |
| Μηχανικός | |
| Οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ταχύτητα | 250RPM |
| Θερμοκρασία | -30℃~80℃ |
| Υγρασία | 0~85% RH |
| Υλικό επαφών | χρυσός-χρυσός |
| Υλικό κατοικίας | κράμα αργιλίου |
| Ροπή | 0.05N.m+0.01N.m/6 κανάλια |
| Ηλεκτρικός | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~440VAC/VDC | 0~240VAC/VDC |
| Αντίσταση Insolution | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG#17 επαργυρωμένο τεφλόν καλώδιο | AWG#22 επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 150mm (μπορεί να προσαρμοστεί) | |
| Αντίσταση Insolution | το 500VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
| Βαθμός IP | IP51 | |

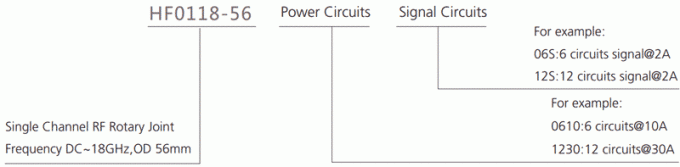

Περιγραφή αριθμού μερών

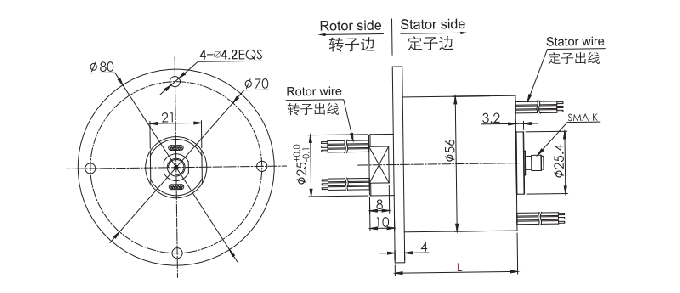

Σχέδιο
| πρότυπος κατάλογος | Κανάλι RF | Συχνότητα | Κυκλώματα αριθ. (10A) | Κυκλώματα αριθ. (0~2A) | Μήκος Λ (χιλ.) |
| HF0118-56-0610 | 1 κανάλι | DC~18GHz | 6 κανάλια | 0 | 38mm |
| HF0118-56-06S | 1 κανάλι | DC~18GHz | 0 | 6 κανάλια | 38mm |
| HF0118-56-0610-06S | 1 κανάλι | DC~18GHz | 6 κανάλια | 6 κανάλια | 55mm |
| HF0118-56-1210 | 1 κανάλι | DC~18GHz | 12 κανάλια | 0 | 55mm |
| HF0118-56-12S | 1 κανάλι | DC~18GHz | 0 | 12 κανάλια | 55mm |
| HF0118-56-0610-12S | 1 κανάλι | DC~18GHz | 6 κανάλια | 12 κανάλια | 71.5mm |
| HF0118-56-1810 | 1 κανάλι | DC~18GHz | 18 κανάλια | 0 | 71.5mm |
| HF0118-56-18S | 1 κανάλι | DC~18GHz | 0 | 18 κανάλια | 71.5mm |
| HF0118-56-0610-18S | 1 κανάλι | DC~18GHz | 6 κανάλια | 18 κανάλια | 88.5mm |
| HF0118-56-1210-12S | 1 κανάλι | DC~18GHz | 12 κανάλια | 12 κανάλια | 88.5mm |
| HF0118-56-2410 | 1 κανάλι | DC~18GHz | 24 κανάλια | 0 | 88.5mm |
| HF0118-56-24S | 1 κανάλι | DC~18GHz | 0 | 24 κανάλια | 88.5mm |
| HF0118-56-36S | 1 κανάλι | DC~18GHz | 0 | 36 κανάλια | 122mm |
| HF0118-56-48S | 1 κανάλι | DC~18GHz | 0 | 48 κανάλια | 156mm |
