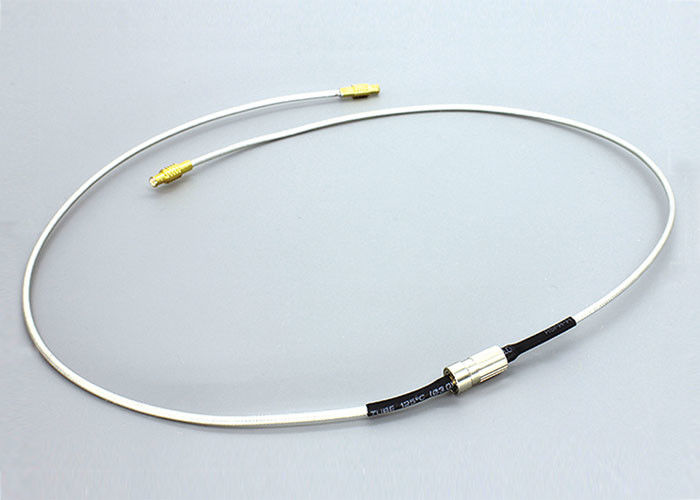

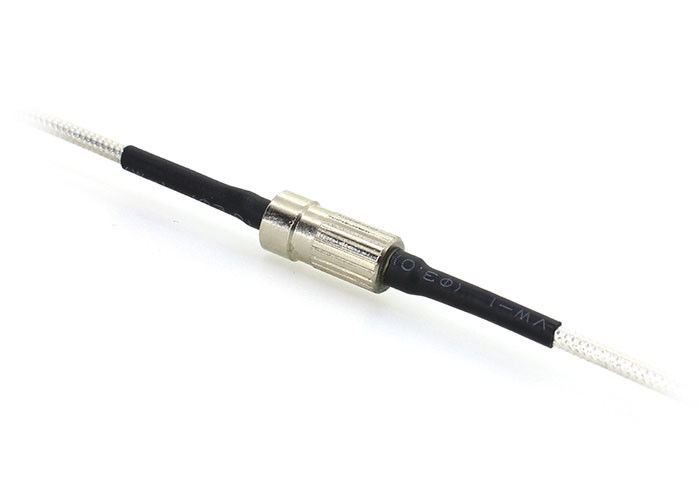

1 περιστροφικά ένωση υψηλής συχνότητας καναλιών 3GHz/δαχτυλίδι ολίσθησης για το πεδίο δοκιμών κεραιών μικροκυμάτων
Περιγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0103-07
Η περιστροφική ένωση σειράς RF SenRing HF0103-07 είναι μια απλού διαύλου περιστροφική ένωση RF με ένα φάσμα συχνότητας του συνεχούς ρεύματος σε 3GHz. Ο κοινός τύπος χρησιμοποιεί το καλώδιο RJ405, και η μέγιστη ταχύτητα είναι 100RPM. HF0103-07 είναι ένα προϊόν που αναπτύσσεται ειδικά για να καλύψει απαίτηση μετάδοσης των μεγάλων τμηματικών ψηφιακών ή αναλογικών σημάτων. Δεν υποστηρίζει τη μικτή μετάδοση του ρεύματος και των σημάτων. Εάν πρέπει να συνδυάσετε τη μετάδοση του ρεύματος και των σημάτων, μπορείτε να επιλέξετε άλλα πρότυπα.
Χαρακτηριστικά γνωρίσματα της περιστροφικής ένωσης υψηλής συχνότητας HF0103-07
1. τύπος συνδετήρων: πείστε RG405 (μπορεί να προσθέσει MCX, MMCX συνδετήρες SMA,)
2. Χρησιμοποιείται στις συνεχείς συσκευές περιστροφής 360° στη μεταφορά 1 τα σήματα υψηλής συχνότητας καναλιών
3. Συχνότητα DC~3GHz
4. Χαμηλή απώλεια εισαγωγής και μόνιμη αναλογία κυμάτων τάσης
Εφαρμογή για τη δορυφορική κεραία, όχημα, ραντάρ, πεδίο δοκιμών κεραιών μικροκυμάτων….κ.λπ.
Τεχνική προδιαγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0103-07
| Τύπος συνδετήρων | πείστε RG405 (μπορεί να προσθέσει MCX, MMCX συνδετήρες SMA,) |
| Συχνότητα | Συνεχές ρεύμα σε 3 Ghz |
| VSWR (ανώτατο) | Το 1.7@DC σε 3 Ghz |
| Διακύμανση VSWR (ανώτατη) | 0,05 |
| Μέγιστη δύναμη (ανώτατη) | 500W |
| Περιστρεφόμενη ταχύτητα (ανώτατη) | 250RPM |
| Αρχική ροπή (ανώτατη) | 0.5N.cm |
| Αξονικό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
| Μονώνοντας υλικό | PTFE |
| Θερμοκρασία | -55 σε +85℃ (θερμοκρασία εργασίας) -55 σε +85℃ (θερμοκρασία αποθήκευσης) |
| Ύφος | Δακτυλογραφώ |
| Φάση WOW (ανώτατος βαθμός) | 1° |
| Απώλεια εισαγωγής | συνεχές ρεύμα 0,25 DB @ σε 1,5 Ghz 0,30 DB @10 σε 3 Ghz |
| Διακύμανση απώλειας εισαγωγής | 0,05 DB |
| Μέση δύναμη (ανώτατη) | 200 W @1.5 Ghz 500 W @3GHz |
| οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ροπή (ανώτατη) | 0,5 N.cm |
| Ακτινωτό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
| Βαθμός IP | IP 40 ACC. Το EN 60529 |
| Υγρασία | 95% (υγρασία εργασίας) 85% (υγρασία αποθήκευσης) |

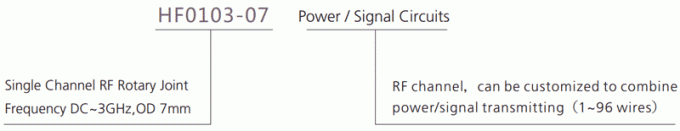

Περιγραφή αριθμού μερών

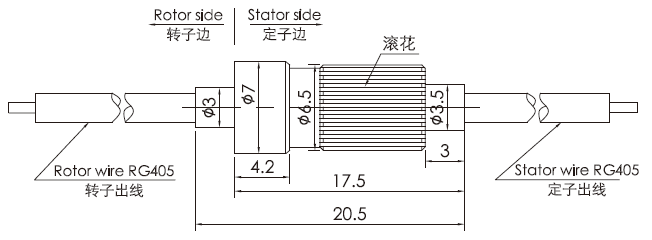

Σχέδιο
Η περιστροφική ένωση υψηλής συχνότητας θα μπορούσε επίσης να κληθεί δαχτυλίδι ολίσθησης υψηλής συχνότητας. Αυτό το είδος περιστροφικής ένωσης μπορεί να είναι ένα στοιχείο που εγκατέστησε στο καλώδιο ή το όργανο ως διαβίβαση ή σπάσιμο της γραμμής ηλεκτρικών συνδέσεων.
Εάν έχετε τη συγκεκριμένη προσαρμοσμένη απαίτηση, παρακαλώ αισθανθείτε ελεύθερος να μας συμβουλευθεί έτσι ώστε ο μηχανικός πωλήσεών μας να μπορεί να συστήσει το καταλληλότερο προϊόν σε σας για σας αναφορά.
