Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
HF0103-32
Μας ελάτε σε επαφή με

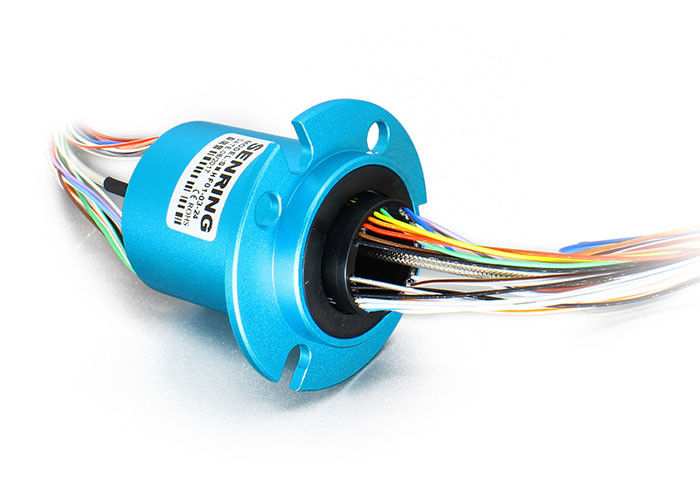

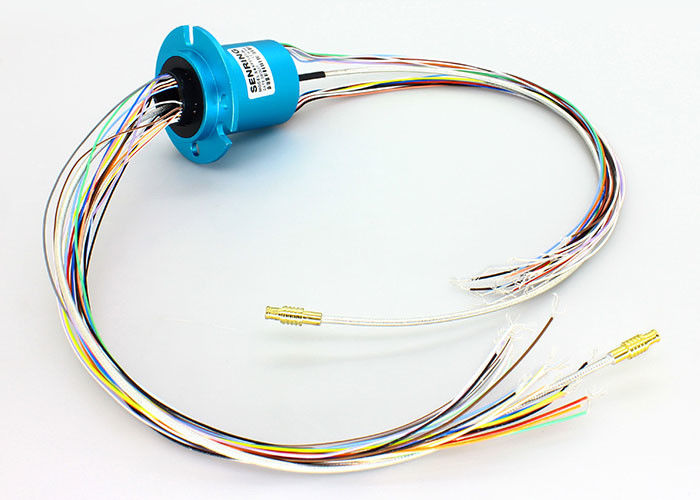

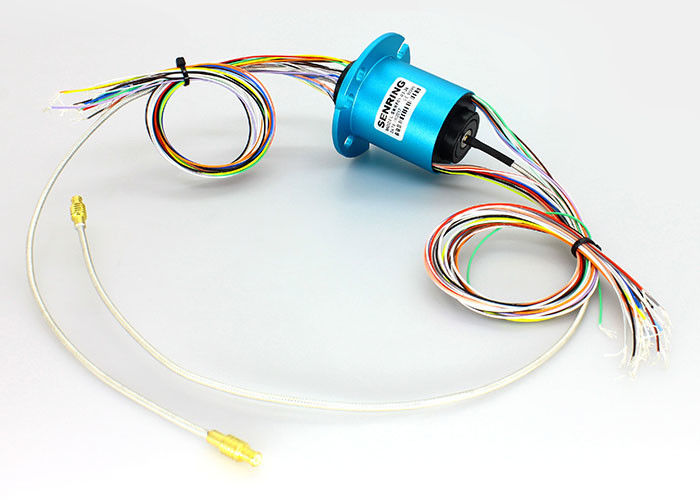

1 δαχτυλίδι ολίσθησης υψηλής συχνότητας καναλιών με την κατοικία κραμάτων αργιλίου και τον πιό μακροχρόνιο χρόνο ζωής
Περιγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0103-32
Η ομοαξονική περιστροφική ένωση μικροκυμάτων σειράς SENRING HF0103-32 είναι ένα singal δαχτυλίδι ολίσθησης καναλιών RF/microwave περιστροφικό κοινό, συχνότητα DC~3GHz, συνδετήρας RJ405, το μικρόκυμα σειράς ταχύτητας 100RPM.HF0103-32 εργασίας που η ομοαξονική περιστροφική ένωση μπορεί να είναι συνδυάζει τη διαβίβαση της δύναμης ή του σήματος
Χαρακτηριστικά γνωρίσματα της περιστροφικής ένωσης υψηλής συχνότητας HF0103-32
1. Κανάλι RF: 1 κανάλι, κανάλι σημάτων/δύναμης: 1~24 κανάλια
2. Συχνότητα: DC~3GHz
3. Χαμηλή απώλεια εισαγωγής και μόνιμη αναλογία κυμάτων τάσης
4. Εφαρμογή για τη δορυφορική κεραία, Ship-borne, όχημα, ραντάρ, πεδίο δοκιμών κεραιών μικροκυμάτων….κ.λπ.
5. Χρησιμοποιημένος στις συνεχείς συσκευές περιστροφής 360° στα σήματα υψηλής συχνότητας μεταφοράς
6. Μπορεί να είναι συνδυάζει τη διαβίβαση 1~24 σημάτων το circuits@2A, το μεγαλύτερο ρεύμα μπορεί να προσαρμοστεί
7. Ενσωματωμένη δομή, εύκολη εγκατάσταση
Τεχνική προδιαγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0103-32
| Τύπος συνδετήρων | πείστε RG405 (μπορεί να προσθέσει MCX, MMCX συνδετήρες SMA,) |
| Συχνότητα | Συνεχές ρεύμα σε 3 Ghz |
| VSWR (ανώτατο) | Το 1.7@DC σε 3 Ghz |
| Διακύμανση VSWR (ανώτατη) | 0,05 |
| Μέγιστη δύναμη (ανώτατη) | 500W |
| Περιστρεφόμενη ταχύτητα (ανώτατη) | 250RPM |
| Αρχική ροπή (ανώτατη) | 0.5N.cm |
| Αξονικό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
| Μονώνοντας υλικό | PTFE |
| Θερμοκρασία | -55 σε +85℃ (θερμοκρασία εργασίας) -55 σε +85℃ (θερμοκρασία αποθήκευσης) |
| Ύφος | Δακτυλογραφώ |
| Φάση WOW (ανώτατος βαθμός) | 1° |
| Απώλεια εισαγωγής | συνεχές ρεύμα 0,25 DB @ σε 1,5 Ghz 0,30 DB @10 σε 3 Ghz |
| Διακύμανση απώλειας εισαγωγής | 0,05 DB |
| Μέση δύναμη (ανώτατη) | 200 W @1.5 Ghz 500 W @3GHz |
| οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ροπή (ανώτατη) | 0,5 N.cm |
| Ακτινωτό φορτίο συνδετήρων (ανώτατο) | ±0.1N |
| Βαθμός IP | IP 40 ACC. Το EN 60529 |
| Υγρασία | 95% (υγρασία εργασίας) 85% (υγρασία αποθήκευσης) |
| Μηχανικός | |
| Οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ταχύτητα | 250RPM |
| Θερμοκρασία | -30℃~80℃ |
| Υγρασία | 0~85% RH |
| Υλικό επαφών | χρυσός-χρυσός |
| Υλικό κατοικίας | πλαστικό |
| Ροπή | 0.05N.m+0.01N.m/6 κανάλια |
| Ηλεκτρικός | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~240VAC/VDC | 0~240VAC/VDC |
| Αντίσταση Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG#26 επαργυρωμένο τεφλόν | |
| Μήκος καλωδίων μολύβδου | πρότυπα 150mm (μπορεί να προσαρμοστεί) |
|
| Αντίσταση Insolution | το 300VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
| Βαθμός IP | IP51 | |

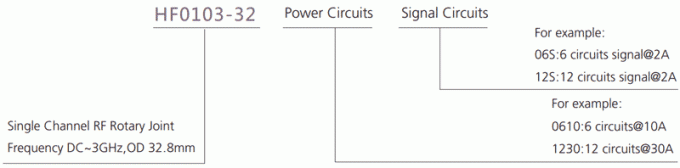

Περιγραφή αριθμού μερών

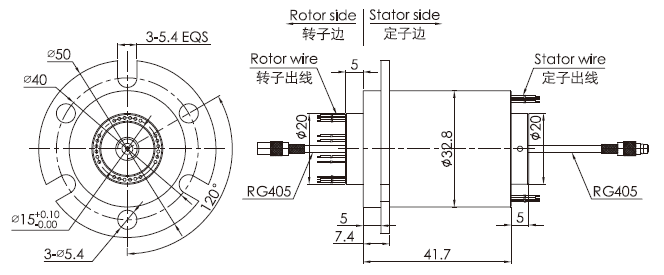

Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| πρότυπος κατάλογος | Κανάλι RF | Συχνότητα | Κυκλώματα αριθ. (10A) | Κυκλώματα αριθ. (0~2A) | Μήκος Λ (χιλ.) |
| HF0103-32-18 | 1 κανάλι | DC~3GHz | 0 | 18 κανάλια | 41.7mm |
| HF0103-32-24 | 1 κανάλι | DC~3GHz | 0 | 24 κανάλια | 41.7mm |
