Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
HF0218-31
Μας ελάτε σε επαφή με

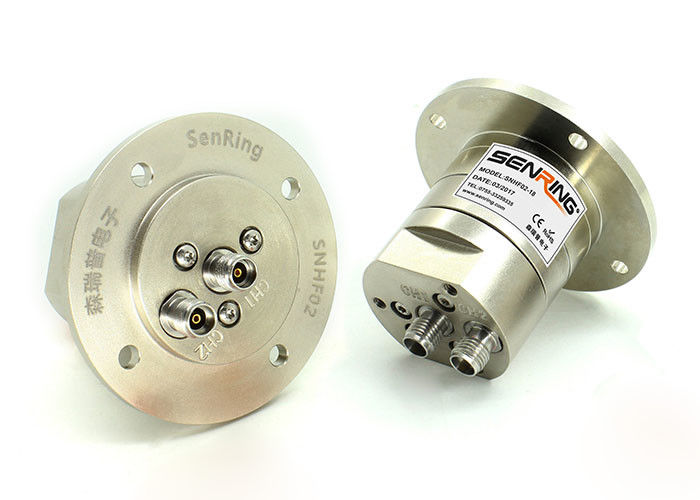

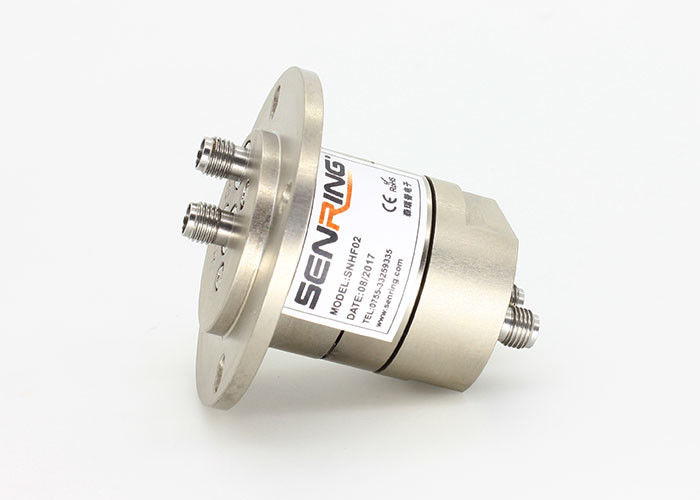

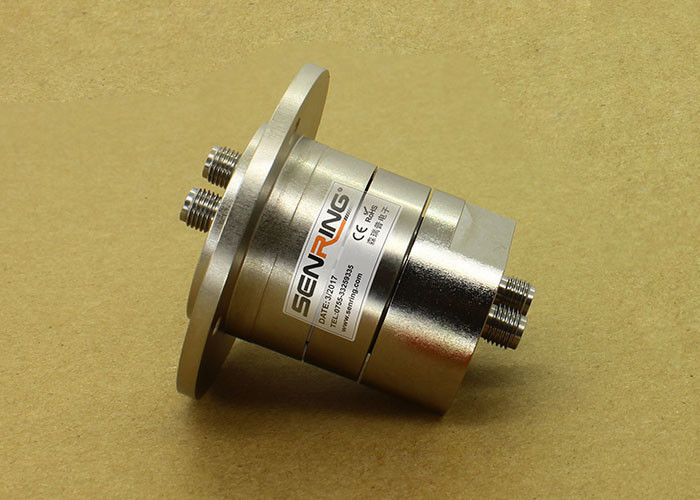

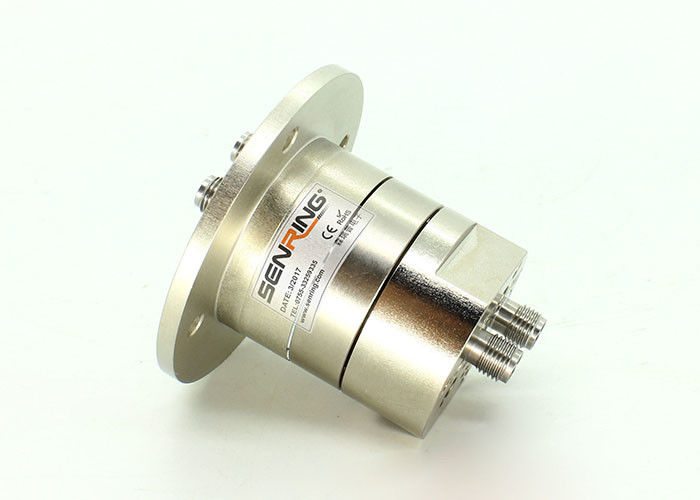

Δύο καναλιών περιστροφική ένωση υψηλής συχνότητας 18GHz για τη δορυφορική κεραία
Περιγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0218-31
Η σειρά δύο καναλιών 18GHz RF SENRING HF0218-31 που ο περιστροφικός συνδετήρας, συχνότητα DC~18GHz, συνδετήρας sma-k/sma-Κ, περιστρεφόμενη ταχύτητα 60RPM.HF0218-31 είναι χρησιμοποιημένη διαβίβαση των αναλογικών και ψηφιακών σημάτων, κανάλι RF, μπορεί να προσαρμοστεί για να συνδυάσει τη δύναμη/το σήμα
Χαρακτηριστικά γνωρίσματα της περιστροφικής ένωσης υψηλής συχνότητας HF0218-31
1. Κανάλι RF: 2 κανάλια
2. Συχνότητα: DC~18GHz+DC~5GHz
3. Χαμηλή απώλεια εισαγωγής και μόνιμη αναλογία κυμάτων τάσης
4. Εφαρμογή για τη δορυφορική κεραία, Ship-borne, λοβοί, όχημα, ραντάρ, πεδίο δοκιμών κεραιών μικροκυμάτων….κ.λπ.
5. Χρησιμοποιημένος στις συνεχείς συσκευές περιστροφής 360° στα σήματα υψηλής συχνότητας μεταφοράς
6. Ενσωματωμένη δομή, εύκολη εγκατάσταση
Τεχνική προδιαγραφή της περιστροφικής ένωσης υψηλής συχνότητας HF0218-31
| Περιστροφική κοινή προδιαγραφή. | ||
| κανάλι 1 | κανάλι 2 | |
| Τύπος συνδετήρων | Sma-Κ | Sma-Κ |
| Ύφος | Δακτυλογραφώ | Δακτυλογραφώ |
| Συχνότητα | Συνεχές ρεύμα σε 18 Ghz | Συνεχές ρεύμα σε 5 Ghz |
| Μέγιστη δύναμη (ανώτατη) | 3000W | 3000W |
| Μέση δύναμη (ανώτατη) | 50 W @ 18 Ghz | 50 W @ 5 Ghz |
| VSWR (ανώτατο) | 1.2 @ 0 - 4 Ghz 1.5 @ 4 - 18 Ghz |
1.4 @ 0 - 2 Ghz 2.0 @ 2 - 5 Ghz |
| Διακύμανση VSWR (ανώτατη) | 0,04 | 0,36 |
| Απώλεια εισαγωγής | 0,08 DB @ 4 Ghz 0,48 DB @ 18 Ghz |
0,48 DB @ 2 Ghz 0,98 DB @ 5 Ghz |
| Διακύμανση απώλειας εισαγωγής | 0,05 DB | 0,25 DB |
| Φάση WOW (ανώτατος βαθμός) | 1 ° | 2 ° |
| Απομόνωση | 60 DB | |
| Περιστρεφόμενη ταχύτητα (ανώτατη) | 60RPM |
| Αρχική ροπή (ανώτατη) | 5N.cm |
| Θερμοκρασία | -40 σε +70℃ (θερμοκρασία εργασίας) |
| -50 σε +70℃ (θερμοκρασία αποθήκευσης) |
| Οικονομικά ενεργή ζωή | > 10 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ροπή (ανώτατη) | 5 Ncm |
| Υγρασία | 85% (υγρασία εργασίας) |
| 95% (υγρασία αποθήκευσης) | |
| Μονώνοντας υλικό | PTFE |
| Βαθμός IP | IP 60 ανά EN 60529 |

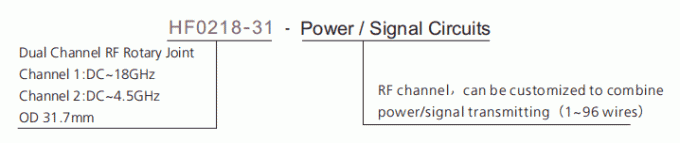

Περιγραφή αριθμού μερών

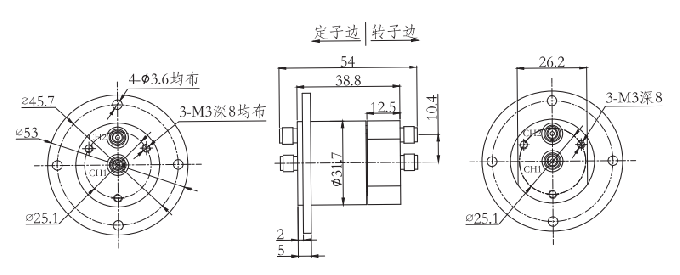

Σχέδιο
