Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
O022-12
Μας ελάτε σε επαφή με

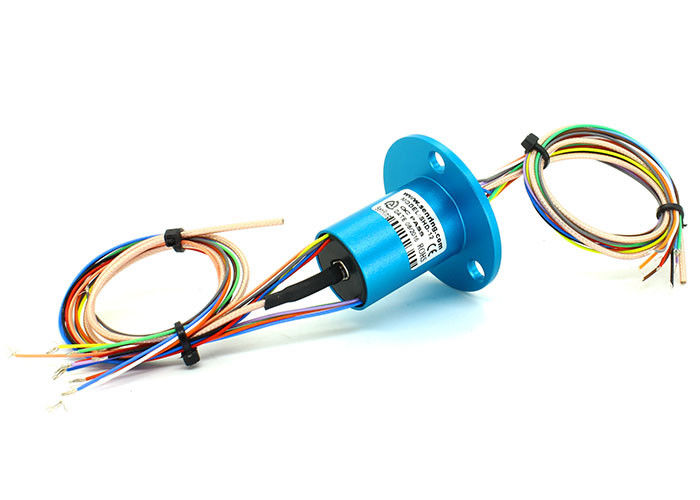

1 κανάλι 1080P HD σήμα 12 κυκλώματα 2A ρεύμα HD-SDI δαχτυλίδι ολίσθησης
Περιγραφή του O022-12 Αλυσίδα εκτύπωσης HD-SDI
Το SENRING O022-12 διαθέτει HD video slip ring, μπορεί να μεταδώσει 1 κανάλι HD video signal, DC~3GHz coaxial HD signal ή 12 κυκλώματα 2A signal όταν περιστρέφεται σε 360°, ονομαστική ταχύτητα:100RPM.SHD-12 series HD slip ring,OD 22 mm, μήκος 25.5ΜΜCX,ΣΜΑ ομοαξονικός συνδέτης προαιρετικός.
Τα HD-SDI slip rings είναι προϊόντα υψηλής ποιότητας, ειδικά σχεδιασμένα για να υποστηρίζουν σήμα βίντεο υψηλής ευκρίνειας 1080P.Μπορεί επίσης να συνδυαστεί με 1-24 κυκλώματα σήμα και αδύναμο ρεύμαΑσχολείται με βούρτσες για χρυσοπλαστική, η οποία εγγυάται χαμηλή διακύμανση αντίστασης και μακρά διάρκεια ζωής.Το προϊόν αυτό χρησιμοποιείται κυρίως για τη μετάδοση του ασθενούς σήματος ελέγχου για μικρές και μεσαίες εφαρμογές, όπως βίντεο, έλεγχο, αισθητήρα, ισχύ, Ethernet κλπ.
Χαρακτηριστικά του O022-12 Αλυσίδα εκτύπωσης HD-SDI
1Υποστηρίζει DC ~ 3GHz, μπορεί να μεταφέρει σταθερό σήμα βίντεο HD 1080P.
2. Στερεά, με φλάντζη
3Μπορεί να μεταδίδει 1 κανάλι HD βίντεο slip ring +12 κυκλώματα 2A ισχύ/σημείο όταν περιστρέφεται 360°.
4. OD22mm, μήκος:25.5 mm·
5Μπορεί να συνδυαστεί για τη μετάδοση σήματος HF, σήματος ελέγχου, σήματος βίντεο και άλλων σημάτων.
6Εξαιρετική μεταφορά ηλεκτρικής ενέργειας και απόδοση περιστροφής.
7Τυπική εφαρμογή: Παρακολούθηση ασφαλείας HD, φωτογραφική κάμερα, κάμερα HD και άλλοι τομείς.
Τεχνική προδιαγραφή του O022-12 Αλυσίδα εκτύπωσης HD-SDI
| Ποσοστό συχνότητας | DC-3GHz |
| Αλλαγή της τιμής της ζημίας εισαγωγής | +/- 0,05 dB |
| Προδιαγραφές | RG405 |
| VSWR | ≤ 1.3 |
| αντίσταση | 50Ω |
| Μηχανικά δεδομένα | |
| Ειδικότητα | δεδομένα |
| εργασιακή ζωή | 10 εκατομμύρια για αναφορά (εξαρτάται από τις συνθήκες εργασίας) |
| Ταχύτητα περιστροφής | 250RPM συνεχώς |
| Εργασιακή προσωρινή. | -30°C∼80°C |
| υγρασία εργασίας | 0∼85% RH |
| υλικό επαφής | παραπέμπει στον πίνακα ποιότητας δαχτυλιδιών ολίσθησης |
| υλικό στέγασης | κράμα αργιλίου |
| ροπή | 0.1N.m+(0.03N.m/6 κυκλώματα) |
| Απώλεια εισαγωγής | 0.65dB/1GHz Μαξ |
| απώλεια απόδοσης | -18 dB/1GHz Μαξ |
| Μέγιστη ταχύτητα | 50 στροφές ανά λεπτό |
| Αλλαγή της VSWR | +/- 0.05 |
| Στυλ | BNC/F (Επιλογές) |
| Ηλεκτρικά δεδομένα | |
| Ειδικότητα | δεδομένα |
| εύρος τάσης | 0∼440VAC/VDC |
| αντίσταση μόνωσης | ≥ 1000MΩ/500VDC |
| Ειδικότητα καλωδίου μολύβδου. | AWG26# Ασημένιο τεφλόνιο |
| μήκος καλωδίου μολύβδου | στάνταρ 250mm ((μπορεί να προσαρμοστεί) |
| Δυνατότητα διηλεκτρικής | 500VAC@50Hz,60s |
| Ηλεκτρικός θόρυβος | < 0,01Ω |
| Ηλεκτρικός θόρυβος | < 10mΩ |
| Πιστοποιητικό CE | - Ναι, ναι. |
| υλικό | Συμμόρφωση με το RoHS |
Σχεδίαση
