Δύο περιστροφικές ενώσεις άξονων μεταβάσεων κοίλες μπορούν να συνδυάσουν τη μεταφορά ηλεκτρική

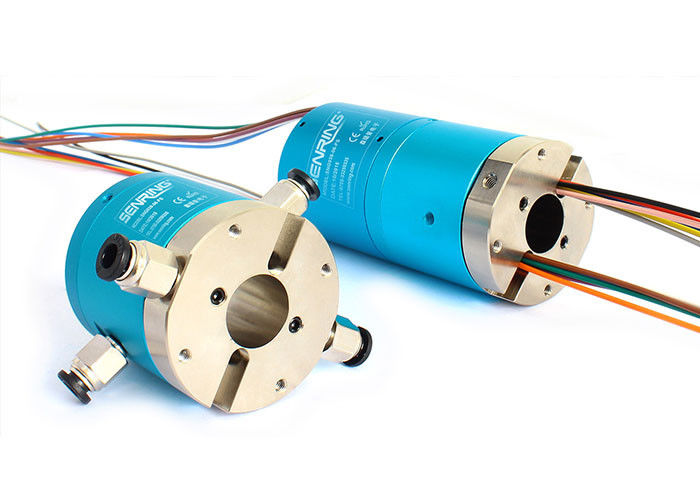

Περιγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3402004
SENRING δύο περιστροφικές ενώσεις άξονων μεταβάσεων κοίλες που 3402004 σειρές είναι 2 σε 2 έξω κοίλα άντεξαν την περιστροφική ένωση, τυποποιημένο κοίλο μέγεθος 20mm άξονων, άλλο κοίλο μέγεθος άξονων μπορεί να προσαρμοστεί.
Επιλογή:
1. Κυκλώματα, ρεύμα, και τάση.
2. Ταχύτητα εργασίας.
3. Μήκος καλωδίων μολύβδου.
4. Μέθοδος εγκατάστασης και κατεύθυνση εξόδων καλωδίων μολύβδου.
5. Υλικά κατοικίας και υλικά επαφών.
6. OD, ταυτότητα, και μήκος.
7. Ο συνδετήρας είναι προαιρετικός.
Τεχνική προδιαγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3402004
| Μεταβάσεις (αέριο) | 2 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 4~6mm, M5quot Λιμένας |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργούσα πίεση | Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) |
|
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
Χαρακτηριστικά γνωρίσματα του κοίλου δαχτυλιδιού ολίσθησης άξονων 3402004
1. Μπορέστε να εγκατασταθείτε με το μηχανικό βραχίονα για να περιστραφεί από κοινού
2. Υποστήριξη που διαβιβάζει τη μικτά δύναμη και τα σήματα, όπως USB, HDMI, το ethernet 1000M, το VGA, DVI, το ομοαξονικό RF (υψηλή συχνότητα), το σήμα σερβο μηχανών, τα βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων… κ.λπ.
3. 360° διαβιβάζει το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση… κ.λπ.
4. Μέγιστη πίεση: 1Mpa (κενό: -100kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί)
5. Υποστήριξη 2 λιμένας M5 για τους σωλήνες 4~6mm
6. Τυποποιημένο κοίλο μέγεθος 20mm άξονων.
Περιγραφή αριθμού μερών
Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3402004 | 2 μεταβάσεις | M5 | 4∼6mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Δύναμη/σήμα (5A/10A) | Μήκος Λ (χιλ.) |
| 3402004-0605 | 2 μεταβάσεις | M5 | 4∼6mm | 6 | 34.5 |
| 3402004-1205 | 2 μεταβάσεις | M5 | 4∼6mm | 12 | 52.5 |
