Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3404004
Μας ελάτε σε επαφή με
4 μεταβάσεων κοίλη υποστήριξη 4~6mm τυποποιημένο κοίλο μέγεθος 20mm ενώσεων M5 άξονων περιστροφική άξονων σωλήνων

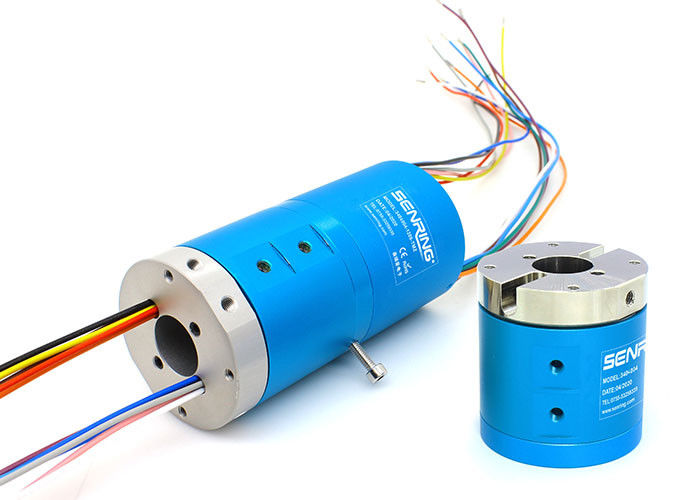

Περιγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3404004
SENRING 4 περιστροφικές ενώσεις άξονων μεταβάσεων κοίλες που 3404004 σειρές είναι 4 σε 4 έξω κοίλα άντεξαν την περιστροφική ένωση, τυποποιημένο κοίλο μέγεθος 20mm άξονων, άλλα κοίλα μεγέθη άξονων μπορούν να προσαρμοστούν.
Τι είναι ένα δαχτυλίδι ολίσθησης σε έναν άξονα;
Οι γύροι δαχτυλιδιών ολίσθησης κατά μήκος ενός κεντρικού άξονα και κάθονται σε ένα πιάτο βάσεων. Το πιάτο βάσεων ή τοποθετεί κρατιέται στάσιμος και ο άξονας περιστρέφεται στο κέντρο. Αυτό επιτρέπει στο δαχτυλίδι ολίσθησης για να μεταφέρει τη δύναμη από ένα στάσιμο σύστημα σε μια περιστρεφόμενη μονάδα 360 βαθμού, ολοκληρώνοντας το κύκλωμα.
Τεχνική προδιαγραφή του κοίλου δαχτυλιδιού ολίσθησης άξονων 3404004
| Μεταβάσεις (αέριο) | 4 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 4~6mm, M5quot Λιμένας |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργούσα πίεση | Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) |
|
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
Χαρακτηριστικά γνωρίσματα του κοίλου δαχτυλιδιού ολίσθησης άξονων 3404004
1. Μπορέστε να εγκατασταθείτε με το μηχανικό βραχίονα για να περιστραφεί από κοινού
2. Υποστήριξη που διαβιβάζει τη μικτά δύναμη και τα σήματα, όπως USB, HDMI, το ethernet 1000M, το VGA, DVI, το ομοαξονικό RF (υψηλή συχνότητα), το σήμα σερβο μηχανών, τα βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων… κ.λπ.
3. 360° διαβιβάζει το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση… κ.λπ.
4. Μέγιστη πίεση: 1Mpa (κενό: -100kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί)
5. Υποστήριξη 4 λιμένας M5 για τους σωλήνες 4~6mm
6. Τυποποιημένο κοίλο μέγεθος 20mm άξονων.
Περιγραφή αριθμού μερών
Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3404004 | 4 μεταβάσεις | M5 | 4∼6mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Δύναμη/σήμα (5A/10A) | Μήκος Λ (χιλ.) |
| 3404004-0605 | 4 μεταβάσεις | M5 | 4∼6mm | 6 | 34.5 |
| 3404004-1205 | 4 μεταβάσεις | M5 | 4∼6mm | 12 | 57.5 |
FAQ:
1. Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Είμαστε ένας επαγγελματίας manufactory με την υψηλού επιπέδου ομάδα Ε&Α.
2. Τι είναι ένα δαχτυλίδι ολίσθησης;
Ένα δαχτυλίδι ολίσθησης είναι μια ηλεκτρομηχανική συσκευή που επιτρέπει τη μετάδοση της δύναμης και των ηλεκτρικών σημάτων από έναν στάσιμο σε μια περιστρεφόμενη δομή. Ένα δαχτυλίδι ολίσθησης μπορεί να χρησιμοποιηθεί σε οποιοδήποτε ηλεκτρομηχανικό σύστημα που απαιτεί την περιστροφή διαβιβάζοντας τη δύναμη ή τα σήματα. Μπορεί να βελτιώσει τη μηχανική απόδοση, να απλοποιήσει τη λειτουργία συστημάτων και να αποβάλει τα ζημία-επιρρεπή καλώδια που ταλαντεύουν από τις κινητές ενώσεις.
3. Προσφέρετε τα δαχτυλίδια ολίσθησης συνήθειας;
Ναι, εάν είστε βέβαιοι ότι μια συνήθεια/μια τροποποιημένη λύση απαιτείται πιθανότατα ή βοήθεια ανάγκης στην επιλογή σας, μας ελάτε σε επαφή με για να πάρετε αρχισμένος. Οι μηχανικοί μας θα βρούν την τέλεια λύση για τις ανάγκες σας.
