Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3004006
Μας ελάτε σε επαφή με

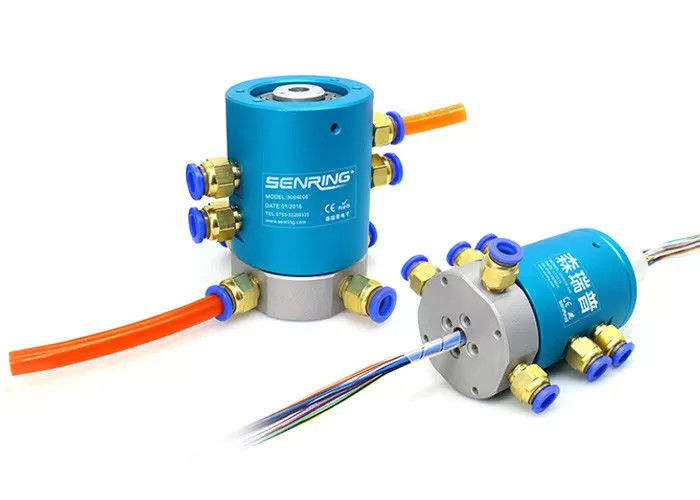

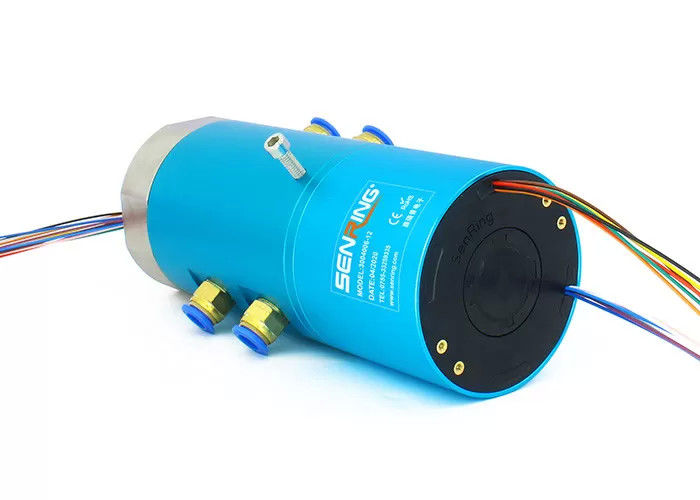

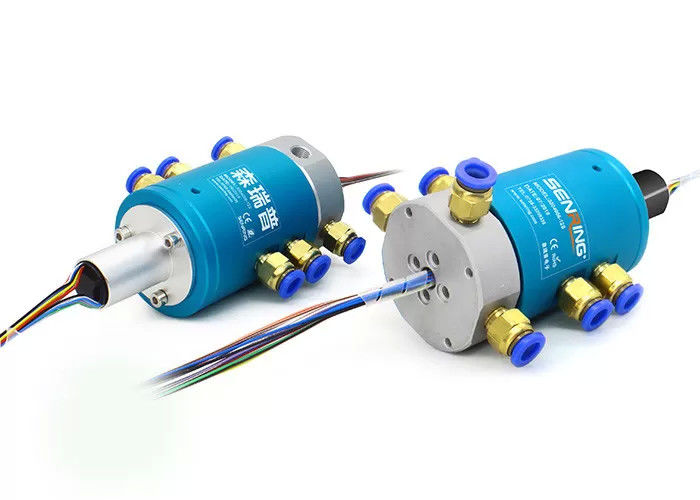

Πνευματική περιστρεφόμενη ένωση μπορεί να συνδυαστεί για τη μεταφορά 6 ~ 56 κυκλωμάτων Ηλεκτρική ενέργεια / σήμα
Περιγραφή της 3004006 Πνευματικής περιστρεφόμενης ένωσης
Ο πνευματικός περιστρεφόμενος αρθρός της σειράς SenRing 3004 είναι ένας 4-καναλικός περιστρεφόμενος πνευματικός αρθρός που μπορεί να περιστρέφεται 360 μοίρες για τη μετάδοση 2 καναλιών συμπιεσμένου αέρα, ατμού, κενού και άλλων αερίων μέσων.Υποστηρίζει διάφορους σωλήνες αερίου με διάμετρο 4 mmΗ ατμοσφαιρική περιστροφική σύνδεση της σειράς 3004 μπορεί να μεταφέρει όχι μόνο αέρια, αλλά και μικτή μετάδοση διαφόρων ρευμάτων που κυμαίνονται από 2A έως 800A. Έχει τα πλεονεκτήματα μικρού μεγέθους,ελαφρύ, μικρή ροπή και πολλαπλά κανάλια αερίου που δεν παρεμβαίνουν μεταξύ τους.
Χαρακτηριστικά της κλάσης 3004006Πνευματική περιστρεφόμενη ένωση
1Μπορεί να αναμιγνύει γραμμές τροφοδοσίας, γραμμές σήματος, Ethernet, USB, βιομηχανικά λεωφορεία, γραμμές ελέγχου, ηλεκτροσόκ βαλβίδες, γραμμές επαγωγής, κλπ.
2Το πρότυπο είναι η τοποθέτηση φλάντζας και η τοποθέτηση κούφου άξονα μπορεί να προσαρμοστεί.
3Το μέσο που μπορεί να περάσει περιλαμβάνει συμπιεσμένο αέρα, υδρογόνο, άζωτο, χημικά ανάμεικτα αέρια, ατμό, νερό ψύξης, ζεστό νερό, ζεστό λάδι, πετρέλαιο, θειικό οξύ, ποτά κλπ.
Τεχνική προδιαγραφή του 3004006 Πνευματικού περιστρεφόμενου σωλήνα
| Διάδρομοι (αέριο) | 4 σημεία |
| Μέγεθος σωλήνα | 6~8mm σωλήνα, G1/8" Port |
| Μηχανικά δεδομένα | |
| Ειδικότητα. | δεδομένα |
| Εργασιακή ζωή | 20 εκατομμύρια για αναφορά (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη ταχύτητα λειτουργίας | 250RPM συνεχώς, 1000RPM διαλείμματα |
| Εργαζόμενος προσωρινά. | -30°C~80°C |
| Υγρασία εργασίας | 0 ~ 85% RH |
| Επικοινωνία με την Materia | Πολύτιμο μέταλλο |
| Υλικό στέγασης | κράμα αργιλίου |
| Αξία IP | Διάκριση IP51 |
| Μέγιστο. Πίεση |
Δυνατή πίεση 1Mpa, κενό -90kPa | |
| ροπή | < 0,4 Ν.μ. | |
| Ηλεκτρικά δεδομένα | ||
| Ειδικότητα. | δεδομένα | |
| Δύναμη | Σήμα | |
| Πεδίο τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση στην μόνωση | < 500MΩ/300VDC | < 500MΩ/300VDC |
| Ειδικότητα καλωδίου μολύβδου. | AWG17# Ασημένιο καλώδιο τεφλόνου | AWG22# Ασημένιο καλώδιο τεφλόνου |
| μήκος καλωδίου μολύβδου | στάνταρ 250mm ((μπορεί να προσαρμοστεί) | |
| Αντίσταση στην μόνωση | 500VAC@50Hz,6s | |
| Ηλεκτρικός θόρυβος | < 0,01Ω | |
Περιγραφή του μέρους αριθ.
Σχεδίαση
Κατάλογος τυποποιημένων μοντέλων
| Σχήμα | Διάδρομοι (αέριο) | Μέγεθος θύρας | Μέγεθος σωλήνα |
| 3004006 | 4 σημεία | G1/8" | 6~8mm |
| Σχήμα | Διάδρομοι (αέριο) | Μέγεθος θύρας | Μέγεθος σωλήνα | Συστήματα σηματοδότησης ((2A) | Διάστημα L ((mm) |
| 3004006-06S | 4 σημεία | G1/8" | 6~8mm | 6 | 14 |
| 3004006-12S | 4 σημεία | G1/8" | 6~8mm | 12 | 21 |
| 3004006-24S | 4 σημεία | G1/8" | 6~8mm | 24 | 35 |
| 3004006-36S | 4 σημεία | G1/8" | 6~8mm | 36 | 52.3 |
| 3004006-56S | 4 σημεία | G1/8" | 6~8mm | 56 | 82 |
Σχεδίαση
Κατάλογος τυποποιημένων μοντέλων
| Σχήμα | Διάδρομοι (αέριο) | Μέγεθος θύρας | Μέγεθος σωλήνα | Δυναμικά κυκλώματα ((10A) | Συστήματα σηματοδότησης ((2A) | Διάστημα L ((mm) |
| 3004006-06S | 4 Περάσματα | G1/8" | 6~8mm | 0 | 6 | 38 |
| 3004006-0610 | 4 Περάσματα | G1/8" | 6~8mm | 6 | 0 | 38 |
| 3004006-12S | 4 Περάσματα | G1/8" | 6~8mm | 0 | 12 | 55 |
| 3004006-0610-06S | 4 Περάσματα | G1/8" | 6~8mm | 6 | 6 | 55 |
| 3004006-1210 | 4 Περάσματα | G1/8" | 6~8mm | 12 | 0 | 55 |
| 3004006-0610-12S | 4 Περάσματα | G1/8" | 6~8mm | 6 | 12 | 71.5 |
| 3004006-1210-06S | 4 Περάσματα | G1/8" | 6~8mm | 12 | 6 | 71.5 |
| 3004006-18S | 4 Περάσματα | G1/8" | 6~8mm | 0 | 18 | 71.5 |
| 3004006-1810 | 4 Περάσματα | G1/8" | 6~8mm | 18 | 0 | 71.5 |
| 3004006-0610-18S | 4 Περάσματα | G1/8" | 6~8mm | 6 | 18 | 88.5 |
| 3004006-24S | 4 Περάσματα | G1/8" | 6~8mm | 0 | 24 | 88.5 |
| 3004006-30S | 4 Περάσματα | G1/8" | 6~8mm | 0 | 30 | 106 |
| 3004006-36S | 4 Περάσματα | G1/8" | 6~8mm | 0 | 36 | 125 |
