Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
H3099
Μας ελάτε σε επαφή με
Προσαρμοσμένη διάμετρος 30 mm μέσα από το τρύπα δαχτυλίδι ολίσθησης 360 ° περιστρεφόμενη αγωγιμότητα

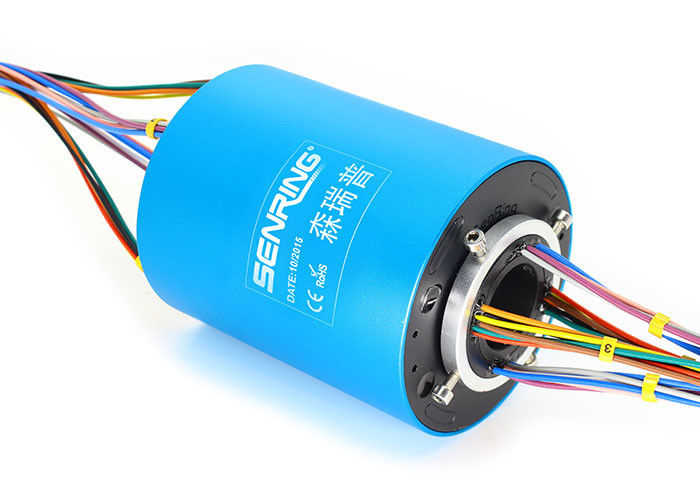

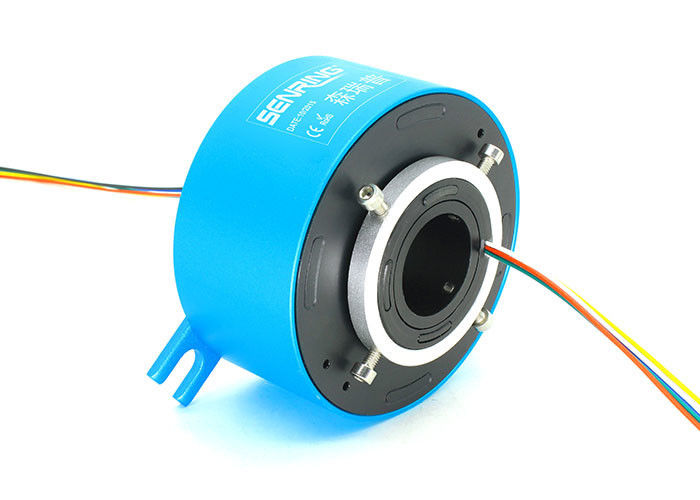

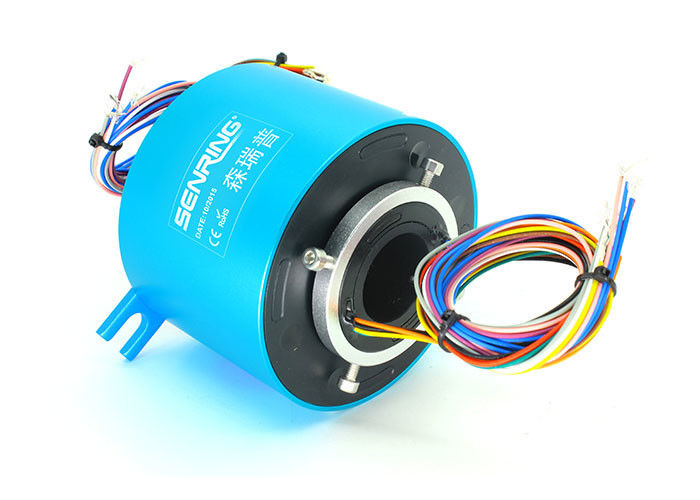

Περιγραφή της ουσίας H3099Μέσα από το δαχτυλίδι ολίσθησης
Senoirup H3099 series through-hole conductive slip ring is a precision conductive slip ring with a diameter of 30mm (suitable for any rotating device with a hole diameter <= 30mm) and an outer diameter of 99mmΤο υλικό του εξωτερικού κελύφους είναι κατασκευασμένο από κράμα αλουμινίου. Ο δακτύλιος ολίσθησης της σειράς H3099 μπορεί να μεταφέρει σταθερά ρεύμα 10A (πολλαπλασιασμένο με * 10A) ή σήμα 2A και μπορεί να χρησιμοποιηθεί σε μηχανήματα συσκευασίας,μη επανδρωμένες μηχανές περιστροφής, αυτοματοποιημένα εργαλεία μηχανών, εξοπλισμός δοκιμών, μηχανές επίχρισής, εξοπλισμός διασκέδασης, εξοπλισμός εργαστηριακής απόσταξης και κλάσης, εξατμιστές, διαχωριστές,Μηχανήματα και εξοπλισμός βιομηχανίας τριβής, αυτόματες μηχανές βίδες κλειδαριού, ρομπότ μαχαίρι με όπλο, έξυπνα ρομπότ άλεσης, ρομπότ πλήρως αυτόματες μηχανές γυαλισμού, έξυπνα ρομπότ αποθήκευσης,Συστήματα ανίχνευσης ραφής ρομπότ συγκόλλησης και άλλο μηχανικό εξοπλισμό που απαιτεί 360° περιστροφή της αγωγιμότητας ή της μετάδοσης.
Χαρακτηριστικά H3099 Δαχτυλίδι ολίσθησης μέσα από τρύπα
1. Υποστηρίζει κάθε σήμα καναλιού (0~5A) και ρεύμα (10A, προαιρετικά 20A/καναλί).
2Μέγιστη ταχύτητα: 400RPM, 600RPM, 1200RPM σε πολλαπλές προδιαγραφές.
3Το τυποποιημένο μοντέλο υποστηρίζει 2-24 κανάλια (10A ανά κανάλι) ρεύματος ή 1-36 κανάλια (5A ανά κανάλι) σήματος και μπορεί να προσαρμοστεί για άλλους αριθμούς καναλιών.
4. Το υλικό επαφής υιοθετεί πολύτιμο μέταλλο + υπερ-σκληρή επεξεργασία χρυσοπλαστικής, με μικρές διακυμάνσεις αντίστασης και μικρή αντίσταση επαφής, εξασφαλίζοντας εξαιρετικές επιδόσεις μετάδοσης.Μικρή ροπή, σταθερή λειτουργία, μακρά διάρκεια ζωής·
5Υποστήριξη της μικτής μετάδοσης σήματος και ισχύος, ολοκληρωμένη δομή, εύκολη εγκατάσταση.
Πεδία εφαρμογής:
συσκευαστικά μηχανήματα, εξοπλισμός διασκέδασης, ρομπότ χαλιών με πυροβόλα όπλα, ρομπότ αποθήκευσης και διάφορες περιστρεφόμενες συσκευές.
| Μηχανικές παραμέτρους | |
| Εργασιακή ζωή | παραπέμπει στον πίνακα ποιότητας δαχτυλιδιών ολίσθησης |
| Ταχύτητα περιστροφής | παραπέμπει στον πίνακα ποιότητας δαχτυλιδιών ολίσθησης |
| Εργαζόμενος προσωρινός. | -30°C~80°C |
| Εργασιακή υγρασία | 0 ~ 85% RH |
| Υλικό επαφής | παραπέμπει στον πίνακα ποιότητας δαχτυλιδιών ολίσθησης |
| Υλικό στέγασης | Σύνθετο AL |
| Στροφή | 0.05N.m+0.02N.m/6 καλώδιο |
| Αξία IP | Διάκριση IP51 |
| Ηλεκτρικές παραμέτρους | ||
| Ειδικότητα. | Δύναμη | Σήμα |
| Πεδίο τάσης | 0 ~ 690VAC/VDC | 0~440VAC/VDC |
| Αντίσταση στην μόνωση | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Πλέγμα μολύβδου. | AWG17# Ασημένιο τεφλόνιο | AWG22# Ασημιωμένο τεφλόνιο |
| μήκος καλωδίου μολύβδου | τυπικό μήκος 300mm ((μπορεί να προσαρμοστεί) | |
| Δυνατότητα διηλεκτρικής | 800VAC@50Hz,60s | |
| Ηλεκτρικός θόρυβος | < 0,01Ω | |
| μοντέλο | κυκλώματα | Διάστημα L ((mm) | μοντέλο | κυκλώματα | Διάστημα L ((mm) | ||
| 10Α | σήμα ή 0-5A | 10Α | σήμα ή 0-5A | ||||
| H3099-02S | 0 | 2 | 32 | H3099-1210-12S | 12 | 12 | 120 |
| Ημερομηνία έναρξης ισχύος | 2 | 0 | 32 | H3099-1810-06S | 18 | 6 | 120 |
| Ηλεκτρονική συσκευή | 0 | 3 | 36 | Ηλεκτρονική συσκευή | 24 | 0 | 120 |
| Ημερομηνία έναρξης ισχύος | 3 | 0 | 36 | Ηλεκτρονική συσκευή | 0 | 30 | 144 |
| Ηλεκτρονική συσκευή | 0 | 6 | 48 | H3099-0610-24Σ | 6 | 24 | 144 |
| Ημερομηνία έναρξης ισχύος: | 2 | 4 | 48 | H3099-1210-18S | 12 | 18 | 144 |
| H3099-0410-02Σ | 4 | 2 | 48 | H3099-1810-12S | 18 | 12 | 144 |
| H3099-0610 Εναλλακτικά | 6 | 0 | 48 | H3099-2410-06S | 24 | 6 | 144 |
| Ηλεκτρονικά συστήματα | 0 | 12 | 72 | Ηλεκτρονική συσκευή | 30 | 0 | 144 |
| Ημερομηνία έναρξης ισχύος: | 2 | 10 | 72 | Ηλεκτρονικά συστήματα | 0 | 36 | 168 |
| H3099-0310-09S | 3 | 9 | 72 | Ημερομηνία έναρξης ισχύος | 6 | 30 | 168 |
| Ημερομηνία έναρξης ισχύος: | 6 | 6 | 72 | H3099-1210-24S | 12 | 24 | 168 |
| H3099-0810-04S | 8 | 4 | 72 | Ηλεκτρονικά συστήματα | 36 | 0 | 168 |
| H3099-1010-02Σ | 10 | 2 | 72 | H3099-42S | 0 | 42 | 192 |
| Ηλεκτρονική συσκευή | 12 | 0 | 72 | H3099-0610-36S | 6 | 36 | 192 |
| Ηλεκτρονική συσκευή | 0 | 18 | 96 | H3099-1210-30S | 12 | 30 | 192 |
| Ημερομηνία έναρξης ισχύος | 2 | 16 | 96 | H3099-48S | 0 | 48 | 216 |
| H3099-0410-14Σ | 4 | 14 | 96 | H3099-0610-42S | 6 | 42 | 216 |
| H3099-0610-12S | 6 | 12 | 96 | H3099-1010-38S | 10 | 38 | 216 |
| Ημερομηνία έναρξης ισχύος: | 8 | 10 | 96 | H3099-1210-36S | 12 | 36 | 216 |
| H3099-1010-08Σ | 10 | 8 | 96 | H3099-1810-30S | 18 | 30 | 216 |
| H3099-1210-06S | 12 | 6 | 96 | H3099-2410-24S | 24 | 24 | 216 |
| H3099-1410-04S | 14 | 4 | 96 | Ηλεκτρονική συσκευή | 0 | 60 | 264 |
| H3099-1610-02S | 16 | 2 | 96 | H3099-0610-54Σ | 6 | 54 | 264 |
| Ηλεκτρονική συσκευή | 0 | 24 | 120 | H3099-1010-50S | 10 | 50 | 264 |
| H3099-0410-20Σ | 4 | 20 | 120 | H3099-1210-48S | 12 | 48 | 264 |
| Ημερομηνία έναρξης ισχύος: | 6 | 18 | 120 | Ηλεκτρονική συσκευή | 0 | 72 | 312 |
* Σημείωση: τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για μεγαλύτερο ρεύμα, N κυκλώματα 10A για να αποκτήσουν N*10A, όπως 2 κυκλώματα 10A παράλληλα για χρήση 20A.μπορεί να προσαρμοστεί με βάση τα τυποποιημένα προϊόνταΠαρακαλώ ρωτήστε τον Senring για λεπτομέρειες.
H3099 Πίνακας βαθμολογίας
| Κωδικός βαθμού | Μέγιστη περιστροφική ταχύτητα | Εργασιακή ζωή | Υλικό επαφής |
| C ((Κανονισμός) | 250 στροφές ανά λεπτό | 20 εκατομμύρια επαναστάσεις | πολύτιμο μέταλλο |
| D ((Βιομηχανική) | 600 στροφές ανά λεπτό | 80 εκατομμύρια επαναστάσεις | πολύτιμο μέταλλο |
| Υψηλή ποιότητα | 1000 στροφές ανά λεπτό | 150 εκατομμύρια επαναστάσεις | κράμα χρυσού |
