Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3002012
Μας ελάτε σε επαφή με
2 Διαδρόμια Πνευματική καιΗλεκτρική περιστρεφόμενη ένωσηΥποστήριξη μετάδοσης συνδυασμένης ισχύος και σήματα

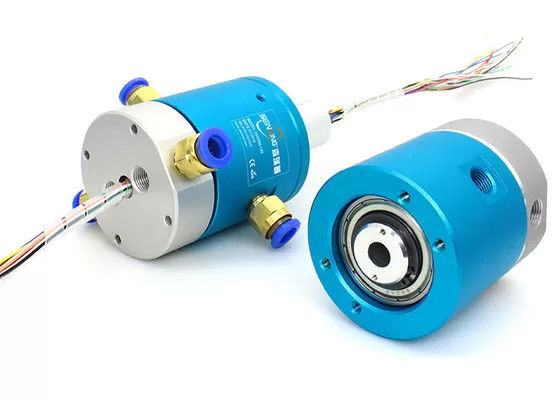

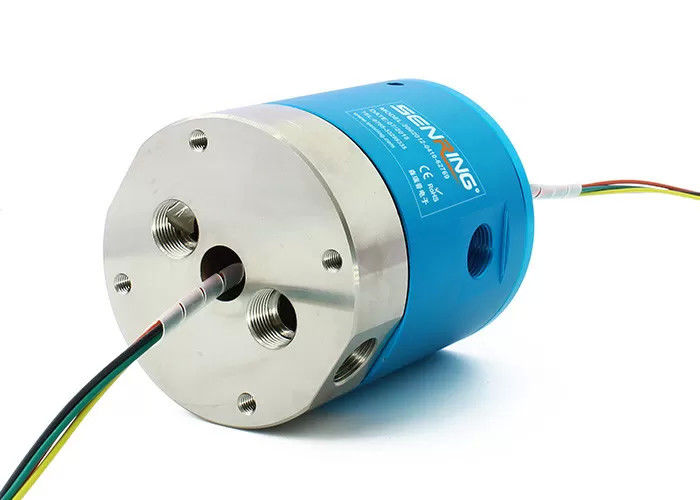

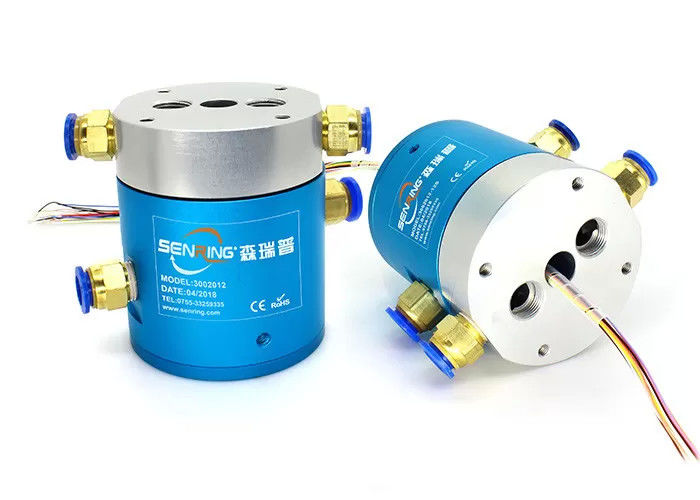

Περιγραφή του 3002012 Pneumatic Rotary Union
Η σειρά SenRing 3002 με δύο κανάλια είναι ένα διπλό κανάλι με υβριδικό αεριστικό και ηλεκτρικό δαχτυλίδι που μπορεί να περιστρέφεται 360 μοίρες για να μεταφέρει δύο κανάλια συμπιεσμένου αέρα, ατμού,κενό και άλλα αέρια μέσαΥποστηρίζει διάφορα μεγέθη αεραγωγών, συμπεριλαμβανομένων των 4mm, 6mm, 8mm, 10mm, και 12mm.αλλά επίσης αναμιγνύουν και μεταδίδουν διάφορα ρεύματα από 2A έως 800AΈχει τα πλεονεκτήματα του μικρού μεγέθους, ελαφρού βάρους, μικρής ροπής και πολλαπλών καναλιών αερίου που δεν παρεμβαίνουν μεταξύ τους.
Χαρακτηριστικά της 3002012 Πνευματικής περιστρεφόμενης ένωσης
1. Υποστήριξη μετάδοσης μικτής ισχύος και σήματα,όπως USB,HDMI, 1000M ethernet, VGA, DVI, ομοαξονική RF (υψηλής συχνότητας), σήμα κινητήρα σερβο, βιομηχανικά δαχτυλίδια γλιστρισμού λεωφορείου... κλπ.
2. 360° μεταδίδουν συμπιεσμένο αέρα, ατμό, κενό, αρνητική πίεση, θετική πίεση... κλπ.
3. Μέγιστη πίεση: 1Mpa (άδειο: -1,5kPa, υψηλότερη πίεση μπορεί να προσαρμοστεί)
4. Υποστήριξη 2 G3/8" θύρα για 10 ~ 12mm σωλήνες
Τεχνική προδιαγραφή 3002012 Πνευματικής περιστρεφόμενης ένωσης
| Διάδρομοι (αέριο) | 2 περάσματα |
| Μέγεθος σωλήνα | 10~12mm σωλήνα, G3/8" Port |
| Μηχανικά δεδομένα | |
| Ειδικότητα. | δεδομένα |
| Εργασιακή ζωή | 20 εκατομμύρια για αναφορά (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη ταχύτητα λειτουργίας | 250RPM συνεχώς, 1000RPM διαλείμματα |
| Εργαζόμενος προσωρινά. | -30°C~80°C |
| Υγρασία εργασίας | 0 ~ 85% RH |
| Επικοινωνία με την Materia | Πολύτιμο μέταλλο |
| Υλικό στέγασης | κράμα αργιλίου |
| Αξία IP | Διάκριση IP51 |
| Μέγιστο. Πίεση |
Δυνατή πίεση 1Mpa, κενό -90kPa | |
| ροπή | < 0,2 N.m. | |
| Ηλεκτρικά δεδομένα | ||
| Ειδικότητα. | δεδομένα | |
| Δύναμη | Σήμα | |
| Πεδίο τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση στην μόνωση | < 500MΩ/300VDC | < 500MΩ/300VDC |
| Ειδικότητα καλωδίου μολύβδου. | AWG17# Ασημένιο καλώδιο τεφλόνου | AWG22# Ασημένιο καλώδιο τεφλόνου |
| μήκος καλωδίου μολύβδου | στάνταρ 250mm ((μπορεί να προσαρμοστεί) | |
| Αντίσταση στην μόνωση | 500VAC@50Hz,6s | |
| Ηλεκτρικός θόρυβος | < 0,01Ω | |
Περιγραφή του μέρους αριθ.
Σχεδίαση
Κατάλογος τυποποιημένων μοντέλων
| Σχήμα | Διάδρομοι (αέριο) | Μέγεθος θύρας | Μέγεθος σωλήνα |
| 3002012 | 2 περάσματα | G3/8" | 10~12 mm |
| Σχήμα | Διάδρομοι (αέριο) | Μέγεθος θύρας | Μέγεθος σωλήνα | Συστήματα σηματοδότησης ((2A) | Διάστημα L ((mm) |
| 3002012-06S | 2 περάσματα | G3/8" | 10~12 mm | 6 | 14 |
| 3002012-12S | 2 περάσματα | G3/8" | 10~12 mm | 12 | 21 |
| 3002012-24S | 2 περάσματα | G3/8" | 10~12 mm | 24 | 35 |
| 3002012-36S | 2 περάσματα | G3/8" | 10~12 mm | 36 | 52.3 |
| 3002012-56S | 2 περάσματα | G3/8" | 10~12 mm | 56 | 82 |
Σχεδίαση
Κατάλογος τυποποιημένων μοντέλων
| Σχήμα | Διάδρομοι (αέριο) | Μέγεθος θύρας | Μέγεθος σωλήνα | Δυναμικά κυκλώματα ((10A) | Συστήματα σηματοδότησης ((2A) | Διάστημα L ((mm) |
| 3002012-06S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 6 | 48 |
| 3002012-0610 | 2 Περάσματα | G3/8" | 10~12 mm | 6 | 0 | 48 |
| 3002012-12S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 12 | 72 |
| 3002012-0610-06S | 2 Περάσματα | G3/8" | 10~12 mm | 6 | 6 | 72 |
| 3002012-1210 | 2 Περάσματα | G3/8" | 10~12 mm | 12 | 0 | 72 |
| 3002012-0610-12S | 2 Περάσματα | G3/8" | 10~12 mm | 6 | 12 | 96 |
| 3002012-1210-06S | 2 Περάσματα | G3/8" | 10~12 mm | 12 | 6 | 96 |
| 3002012-18S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 18 | 96 |
| 3002012-1810 | 2 Περάσματα | G3/8" | 10~12 mm | 18 | 0 | 96 |
| 3002012-0610-18S | 2 Περάσματα | G3/8" | 10~12 mm | 6 | 18 | 120 |
| 3002012-24S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 24 | 120 |
| 3002012-2410 | 2 Περάσματα | G3/8" | 10~12 mm | 24 | 0 | 120 |
| 3002012-36S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 36 | 168 |
| 3002012-1210-24S | 2 Περάσματα | G3/8" | 10~12 mm | 12 | 24 | 168 |
| 3002012-3610 | 2 Περάσματα | G3/8" | 10~12 mm | 36 | 0 | 168 |
| 3002012-48S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 48 | 216 |
| 3002012-1210-36S | 2 Περάσματα | G3/8" | 10~12 mm | 12 | 36 | 216 |
| 3002012-4810 | 2 Περάσματα | G3/8" | 10~12 mm | 48 | 0 | 216 |
| 3002012-60S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 60 | 264 |
| 3002012-1210-48S | 2 Περάσματα | G3/8" | 10~12 mm | 12 | 48 | 264 |
| 3002012-72S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 72 | 312 |
| 3002012-2410-48S | 2 Περάσματα | G3/8" | 10~12 mm | 24 | 48 | 312 |
| 3002012-84S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 84 | 360° |
| 3002012-2410-60S | 2 Περάσματα | G3/8" | 10~12 mm | 20 | 60 | 360° |
| 3002012-96S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 96 | 408 |
| 3002012-108S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 108 | 456 |
| 3002012-120S | 2 Περάσματα | G3/8" | 10~12 mm | 0 | 120 | 504 |
