Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3002012
Μας ελάτε σε επαφή με
2 η πνευματική και ηλεκτρική περιστροφική υποστήριξη ένωσης μεταβάσεων διαβιβάζει τη μικτά δύναμη και τα σήματα

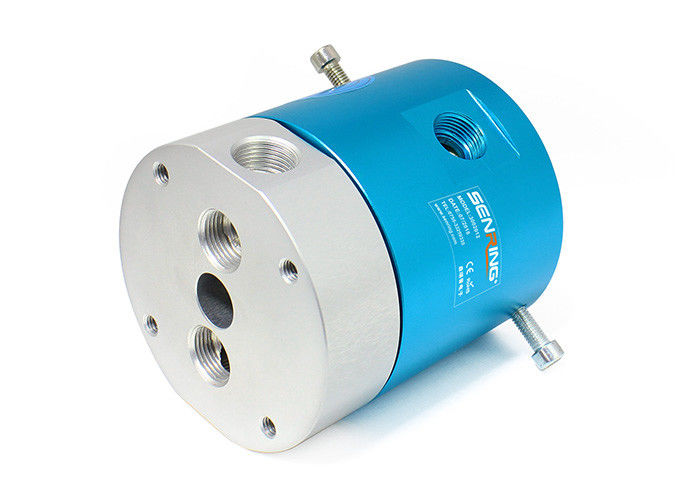

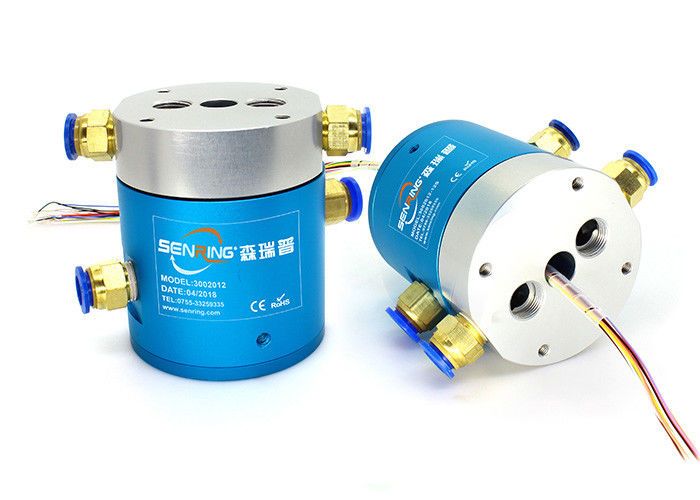

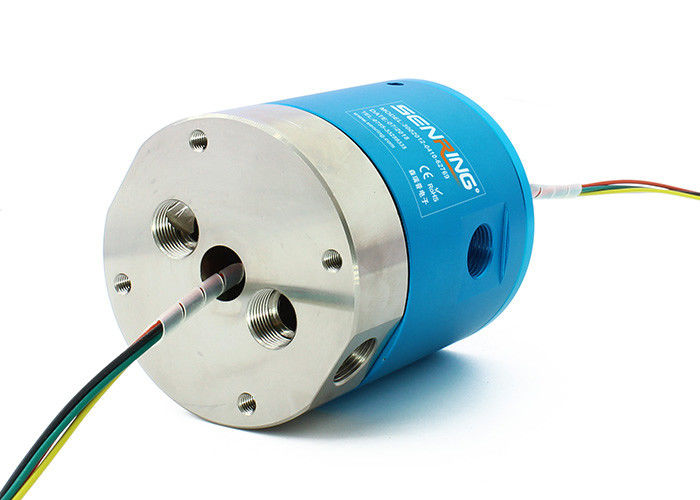

Περιγραφή της πνευματικής περιστροφικής ένωσης 3002012

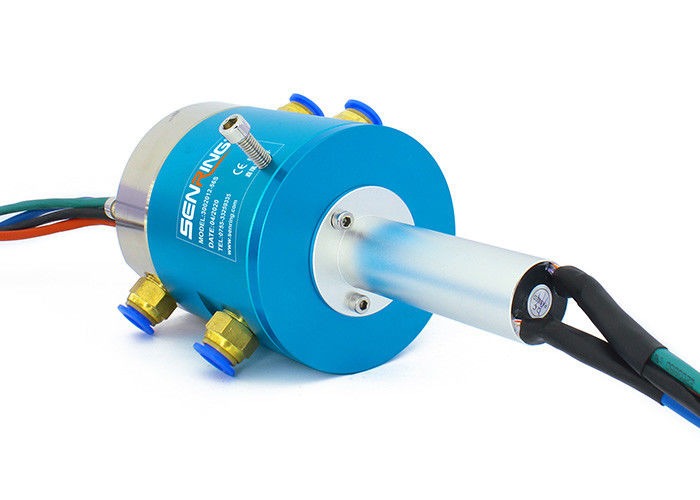

Το SenRing two-channel πνευματικό δαχτυλίδι ολίσθησης 3002 σειρών είναι ένα πνευματικό και ηλεκτρικό υβριδικό δαχτυλίδι ολίσθησης διπλός-καναλιών που μπορεί να περιστραφεί 360 βαθμούς για να διαβιβάσει δύο κανάλια του συμπιεσμένου αέρα, του ατμού, του κενού και άλλων μέσων αερίου. Υποστηρίζει τα διάφορα μεγέθη των σωλήνων αέρα συμπεριλαμβανομένων 4mm, 6mm, 8mm, 10mm, και 12mm. Το πνευματικό και ηλεκτρικό υβριδικό δαχτυλίδι ολίσθησης 3002 σειρών μπορεί όχι μόνο να διαβιβάσει το αέριο, αλλά και αναμιγνύει και διαβιβάζει τα διάφορα ρεύματα από 2A σε 800A. Έχει τα πλεονεκτήματα του μικρού μεγέθους, της ελαφριάς, μικρής ροπής και των πολλαπλάσιων καναλιών αερίου που δεν παρεμποδίζουν το ένα το άλλο.
Χαρακτηριστικά γνωρίσματα της πνευματικής περιστροφικής ένωσης 3002012
1. Η υποστήριξη διαβιβάζει τη μικτά δύναμη και τα σήματα, όπως USB, HDMI, το ethernet 1000M, το VGA, DVI, το ομοαξονικό RF (υψηλή συχνότητα), το σήμα σερβο μηχανών, τα βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων… κ.λπ.
2. 360° διαβιβάζουν το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση… κ.λπ.
3. Μέγιστη πίεση: 1Mpa (κενό: -1.5kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί)
4. Υποστήριξη 2 λιμένας G3/8» για τους σωλήνες 10~12mm
Τεχνική προδιαγραφή της πνευματικής περιστροφικής ένωσης 3002012
| Μεταβάσεις (αέριο) | 2 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 10~12mm, λιμένας G3/8» |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργία Πίεση |
Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) | |
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |

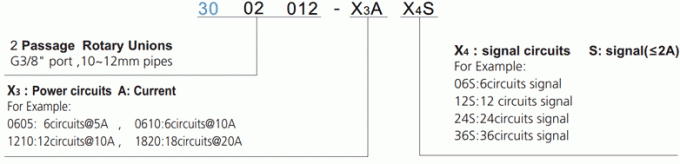

Περιγραφή αριθμού μερών

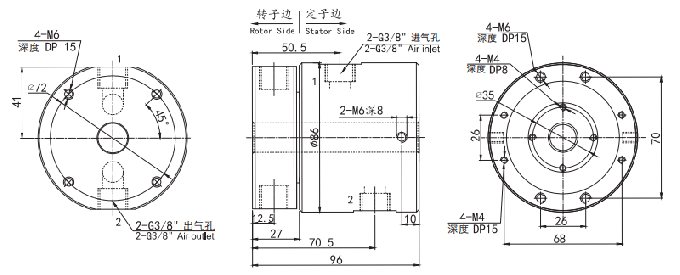

Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3002012 | 2 μεταβάσεις | G3/8» | 10~12mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
| 3002012-06S | 2 μεταβάσεις | G3/8» | 10~12mm | 6 | 14 |
| 3002012-12S | 2 μεταβάσεις | G3/8» | 10~12mm | 12 | 21 |
| 3002012-24S | 2 μεταβάσεις | G3/8» | 10~12mm | 24 | 35 |
| 3002012-36S | 2 μεταβάσεις | G3/8» | 10~12mm | 36 | 52.3 |
| 3002012-56S | 2 μεταβάσεις | G3/8» | 10~12mm | 56 | 82 |
Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Κυκλώματα δύναμης (10A) | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
| 3002012-06S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 6 | 48 |
| 3002012-0610 | 2 μεταβάσεις | G3/8» | 10~12mm | 6 | 0 | 48 |
| 3002012-12S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 12 | 72 |
| 3002012-0610-06S | 2 μεταβάσεις | G3/8» | 10~12mm | 6 | 6 | 72 |
| 3002012-1210 | 2 μεταβάσεις | G3/8» | 10~12mm | 12 | 0 | 72 |
| 3002012-0610-12S | 2 μεταβάσεις | G3/8» | 10~12mm | 6 | 12 | 96 |
| 3002012-1210-06S | 2 μεταβάσεις | G3/8» | 10~12mm | 12 | 6 | 96 |
| 3002012-18S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 18 | 96 |
| 3002012-1810 | 2 μεταβάσεις | G3/8» | 10~12mm | 18 | 0 | 96 |
| 3002012-0610-18S | 2 μεταβάσεις | G3/8» | 10~12mm | 6 | 18 | 120 |
| 3002012-24S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 24 | 120 |
| 3002012-2410 | 2 μεταβάσεις | G3/8» | 10~12mm | 24 | 0 | 120 |
| 3002012-36S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 36 | 168 |
| 3002012-1210-24S | 2 μεταβάσεις | G3/8» | 10~12mm | 12 | 24 | 168 |
| 3002012-3610 | 2 μεταβάσεις | G3/8» | 10~12mm | 36 | 0 | 168 |
| 3002012-48S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 48 | 216 |
| 3002012-1210-36S | 2 μεταβάσεις | G3/8» | 10~12mm | 12 | 36 | 216 |
| 3002012-4810 | 2 μεταβάσεις | G3/8» | 10~12mm | 48 | 0 | 216 |
| η 3002012-δεκαετία του '60 | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 60 | 264 |
| 3002012-1210-48S | 2 μεταβάσεις | G3/8» | 10~12mm | 12 | 48 | 264 |
| 3002012-72S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 72 | 312 |
| 3002012-2410-48S | 2 μεταβάσεις | G3/8» | 10~12mm | 24 | 48 | 312 |
| 3002012-84S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 84 | 360° |
| η 3002012-2410-δεκαετία του '60 | 2 μεταβάσεις | G3/8» | 10~12mm | 20 | 60 | 360° |
| 3002012-96S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 96 | 408 |
| 3002012-108S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 108 | 456 |
| 3002012-120S | 2 μεταβάσεις | G3/8» | 10~12mm | 0 | 120 | 504 |
