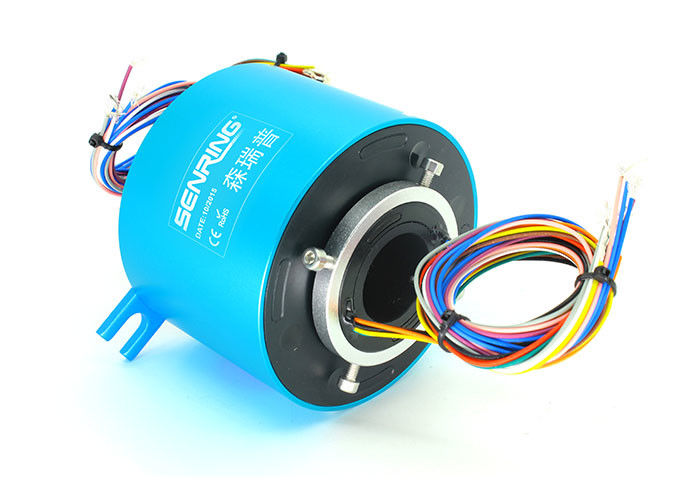

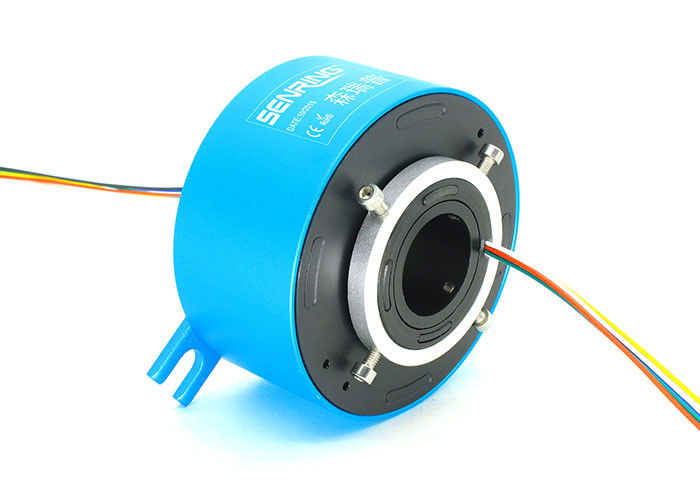

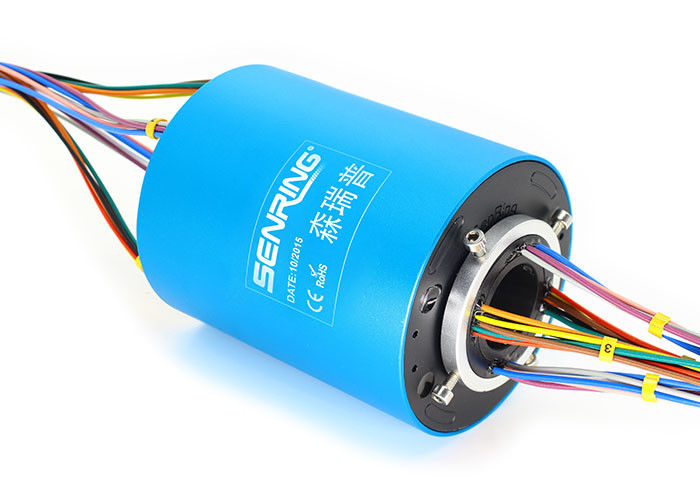

Η προσαρμοσμένη διάμετρος 30mm μέσω άντεξε την περιστρεφόμενη διεξαγωγή δαχτυλιδιών ολίσθησης 360°
Η περιγραφή H3099 μέσω άντεξε το δαχτυλίδι ολίσθησης
Το αγώγιμο δαχτυλίδι ολίσθησης μέσω-τρυπών σειράς Senoirup H3099 είναι ένα αγώγιμο δαχτυλίδι ολίσθησης ακρίβειας με μια διάμετρο 30mm (κατάλληλος για οποιαδήποτε περιστρεφόμενη συσκευή με μια διάμετρο τρυπών <>
Τα χαρακτηριστικά γνωρίσματα H3099 μέσω άντεξαν το δαχτυλίδι ολίσθησης
1. Υποστηρίζει κάθε σήμα καναλιών (0~5A) και το ρεύμα (10A, προαιρετικό 20A/channel)
2. Μέγιστη ταχύτητα: 400RPM, 600RPM, 1200RPM στις πολλαπλάσιες προδιαγραφές
3. Το τυποποιημένο πρότυπο υποστηρίζει 2-24 κανάλια (10A ανά κανάλι) του ρεύματος ή 1-36 κανάλια (5A ανά κανάλι) του σήματος, και μπορεί να προσαρμοστεί για άλλους αριθμούς καναλιών
4. Το υλικό επαφών υιοθετεί το πολύτιμο μέταλλο + έξοχη σκληρή επεξεργασία χρυσής επένδυσης, με τις μικρές διακυμάνσεις αντίστασης και τη μικρή αντίσταση επαφών, που εξασφαλίζουν άριστη απόδοση μετάδοσης Μικρή ροπή, σταθερή λειτουργία, μακριά ζωή υπηρεσιών
5. Μικτή υποστήριξη μετάδοση του σήματος και της δύναμης Ενσωματωμένο σχέδιο δομών, εύκολη εγκατάσταση.
Τομείς εφαρμογής:
συσκευάζοντας μηχανήματα, εξοπλισμός διασκέδασης, διαπερνώντας ρομπότ ταπήτων πυροβόλων όπλων, αποθηκεύοντας ρομπότ και διάφορες περιστρεφόμενες συσκευές.
| Μηχανικές παράμετροι | |
| Οικονομικά ενεργή ζωή | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Περιστρεφόμενη ταχύτητα | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Υλικό κατοικίας | Κράμα Al |
| Ροπή | 0.05N.m+0.02N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~690VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν | AWG22# επαργυρωμένο τεφλόν |
| μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 800VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |

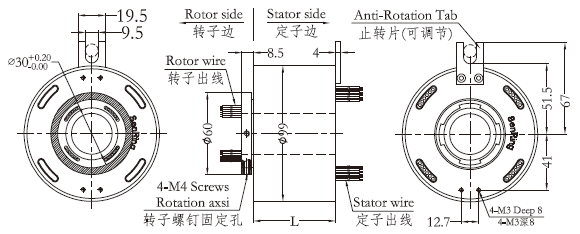

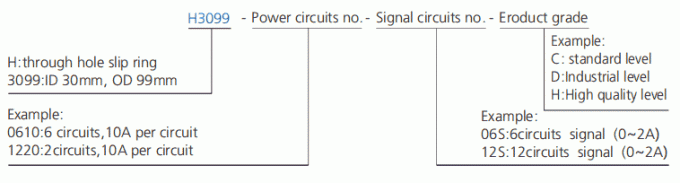

| πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | ||
| 10A | σήμα ή 0-5A | 10A | σήμα ή 0-5A | ||||
| H3099-02S | 0 | 2 | 32 | H3099-1210-12S | 12 | 12 | 120 |
| H3099-0210 | 2 | 0 | 32 | H3099-1810-06S | 18 | 6 | 120 |
| H3099-03S | 0 | 3 | 36 | H3099-2410 | 24 | 0 | 120 |
| H3099-0310 | 3 | 0 | 36 | Η h3099-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 0 | 30 | 144 |
| H3099-06S | 0 | 6 | 48 | H3099-0610-24S | 6 | 24 | 144 |
| H3099-0210-04S | 2 | 4 | 48 | H3099-1210-18S | 12 | 18 | 144 |
| H3099-0410-02S | 4 | 2 | 48 | H3099-1810-12S | 18 | 12 | 144 |
| H3099-0610 | 6 | 0 | 48 | H3099-2410-06S | 24 | 6 | 144 |
| H3099-12S | 0 | 12 | 72 | H3099-3010 | 30 | 0 | 144 |
| H3099-0210-10S | 2 | 10 | 72 | H3099-36S | 0 | 36 | 168 |
| H3099-0310-09S | 3 | 9 | 72 | Η h3099-0610-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 6 | 30 | 168 |
| H3099-0610-06S | 6 | 6 | 72 | H3099-1210-24S | 12 | 24 | 168 |
| H3099-0810-04S | 8 | 4 | 72 | H3099-3610 | 36 | 0 | 168 |
| H3099-1010-02S | 10 | 2 | 72 | H3099-42S | 0 | 42 | 192 |
| H3099-1210 | 12 | 0 | 72 | H3099-0610-36S | 6 | 36 | 192 |
| H3099-18S | 0 | 18 | 96 | Η h3099-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 12 | 30 | 192 |
| H3099-0210-16S | 2 | 16 | 96 | H3099-48S | 0 | 48 | 216 |
| H3099-0410-14S | 4 | 14 | 96 | H3099-0610-42S | 6 | 42 | 216 |
| H3099-0610-12S | 6 | 12 | 96 | H3099-1010-38S | 10 | 38 | 216 |
| H3099-0810-10S | 8 | 10 | 96 | H3099-1210-36S | 12 | 36 | 216 |
| H3099-1010-08S | 10 | 8 | 96 | Η h3099-1810-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 18 | 30 | 216 |
| H3099-1210-06S | 12 | 6 | 96 | H3099-2410-24S | 24 | 24 | 216 |
| H3099-1410-04S | 14 | 4 | 96 | Η h3099-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 0 | 60 | 264 |
| H3099-1610-02S | 16 | 2 | 96 | H3099-0610-54S | 6 | 54 | 264 |
| H3099-24S | 0 | 24 | 120 | Η h3099-1010-ΔΕΚΑΕΤΙΑ ΤΟΥ '50 | 10 | 50 | 264 |
| Η h3099-0410-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 4 | 20 | 120 | H3099-1210-48S | 12 | 48 | 264 |
| H3099-0610-08S | 6 | 18 | 120 | H3099-72S | 0 | 72 | 312 |
* Παρατήρηση: τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για το μεγαλύτερο ρεύμα, κυκλώματα Ν 10A για να πάρουν N*10A, όπως 2 κυκλώματα 10A παράλληλα για τα κυκλώματα αριθ. 20A use.10A και τα κυκλώματα σημάτων (5A) Κανένας μπορεί να προσαρμοστεί βασισμένος στα τυποποιημένα προϊόντα, pls έρευνα Senring για τις λεπτομέρειες.
H3099 πίνακας βαθμού
| Κώδικας βαθμού | Max που περιστρέφεται την ταχύτητα | Οικονομικά ενεργή ζωή | Υλικό επαφών |
| Γ (πρότυπα) | 250RPM | επαναστάσεις 20 εκατομμυρίων | πολύτιμο μέταλλο |
| Δ (Industrical) | 600RPM | επαναστάσεις 80 εκατομμυρίων | πολύτιμο μέταλλο |
| Χ (υψηλό - ποιότητα) | 1000RPM | 150 επαναστάσεις εκατομμυρίων | χρυσό κράμα |
