Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3001004
Μας ελάτε σε επαφή με

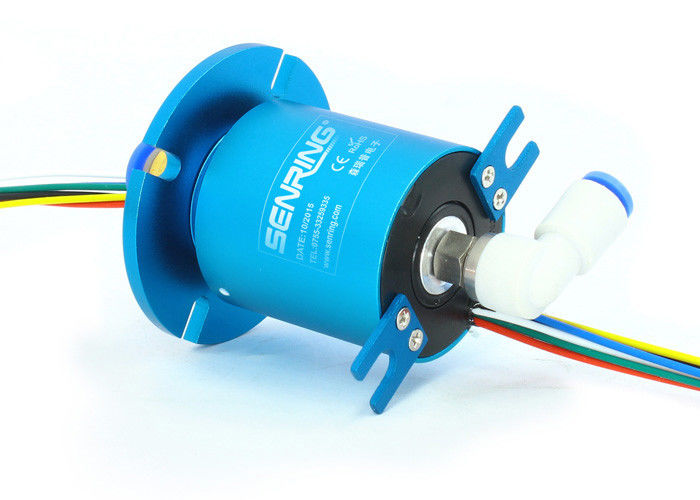

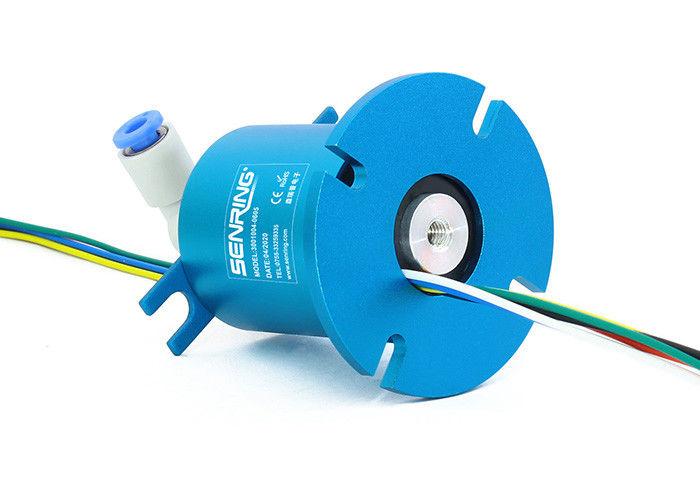

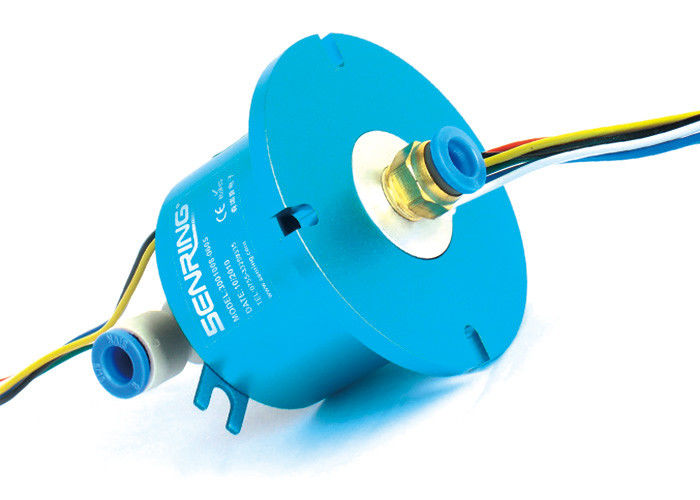

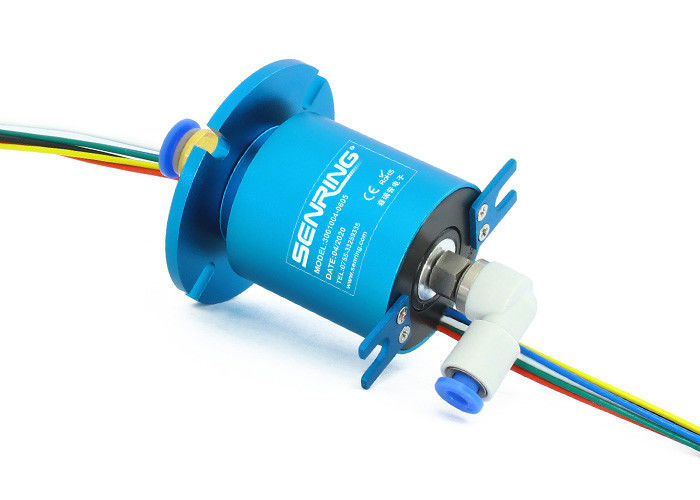

M5 μια πνευματική περιστροφική υποστήριξη ένωσης μεταβάσεων διαβιβάζει τη μικτά δύναμη και τα σήματα
Περιγραφή της πνευματικής περιστροφικής ένωσης 3001004
Το Senring 3001 πνευματική περιστροφική ένωση είναι μια ενιαία περιστροφική ένωση μεταβάσεων που μπορεί να περιστραφεί 360 βαθμούς για να διαβιβάσει τα διάφορα μέσα αερίου όπως ο συμπιεσμένος αέρας, ο ατμός, και το κενό. Υποστηρίζει τους πολλαπλάσιους σωλήνες αερίου 4mm, 6mm, 8mm, 10mm, και 12mm. Η πνευματική περιστροφική ένωση 3001 σειρών περιλαμβάνει επίσης μια ηλεκτρική περιστροφική κοινή σειρά, που μπορεί όχι μόνο να διαβιβάσει το αέριο, αλλά και αναμιγνύει και διαβιβάζει τα διάφορα ρεύματα που κυμαίνονται από 2A ως 800A. Έχει τα πλεονεκτήματα του μικρού μεγέθους, της ελαφριάς, και χαμηλής ροπής.
Οι περιστροφικές ενώσεις σχεδιάζονται για τον αέρα, το αέριο και την κενή χρήση και είναι ιδανικές για διάφορες αυτοματοποίηση και ρομποτικές εφαρμογές. Με τις ελαφριές, συμπαγείς περιστροφικές ενώσεις χαρακτηρίστε κατασκευή κραμάτων όλος-αργιλίου και δύο ανεξάρτητες μεταβάσεις ροής ικανές τους διαφορετικούς τύπους μέσων στο sametime. Τα πρότυπα ανοξείδωτου είναι διαθέσιμα για να αποτρέψουν τη διάβρωση για τη χρήση με τις εφαρμογές που απαιτούν το νερό ή τη διαβρωτική μεταφορά μέσων. Τα πρότυπα είναι επίσης διαθέσιμα με τους προαιρετικούς O-ring άξονων αδένες σφραγίδων προσώπου για την εκροή που τοποθετεί την ένωση σε μια διεπαφή.
Χαρακτηριστικά γνωρίσματα της πνευματικής περιστροφικής ένωσης 3001004
1. Αυτό είναι μια ενιαία πνευματική περιστροφική ένωση μεταβάσεων με μια εξωτερική διάμετρο 35mm και ένα νήμα M5.
2. Υποστηρίζει τις διαμέτρους σωλήνων 4mm και 6mm και μπορεί να αναμίξει τα ηλεκτροφόρα καλώδια, τις γραμμές σημάτων, Ethernet, τα βιομηχανικά λεωφορεία, τις γραμμές ελέγχου, τα σωληνοειδή, και τις αισθαμένος γραμμές.
3. Εγκαθίσταται μέσω μιας τυποποιημένης φλάντζας και μπορεί επίσης να προσαρμοστεί με έναν κοίλο άξονα.
4. Μπορεί να διαβιβάσει τα διάφορα μέσα, συμπεριλαμβανομένου του συμπιεσμένου αέρα, του υδρογόνου, του αζώτου, των χημικών μιγμάτων, του ατμού, του δροσίζοντας νερού, του ζεστού νερού, του καυτού ελαίου, του πετρελαίου, του θειικού οξέος, και των ποτών.
Τεχνική προδιαγραφή της πνευματικής περιστροφικής ένωσης 3001004
| Μεταβάσεις (αέριο) | 1 μετάβαση |
| Μέγεθος σωλήνων | σωλήνας 4mm, λιμένας M5 |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 10millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργία Πίεση |
Θετική πίεση 10Mpa 10Mpa, κενό: -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 200mm (μπορεί να προσαρμοστεί) | |
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |

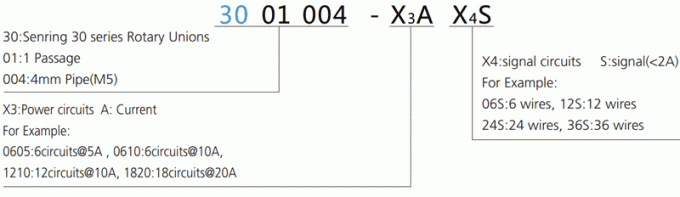

Περιγραφή αριθμού μερών

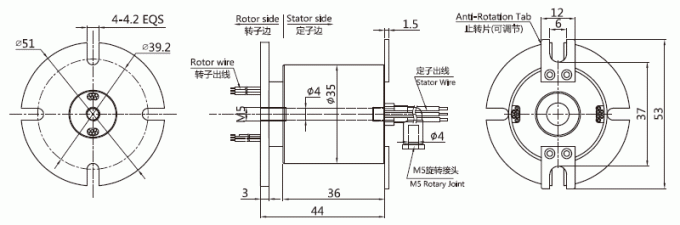

Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπος κατάλογος | Μεταβάσεις (αέριο) | Κυκλώματα δύναμης (10A) | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
| 3001004-06S | 1 μετάβαση | 0 | 6 | 36 |
| 3001004-08S | 1 μετάβαση | 0 | 8 | 36 |
| 3001004-0610 | 1 μετάβαση | 6 | 0 | 36 |
| 3001004-12S | 1 μετάβαση | 0 | 12 | 36 |
