Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3001008
Μας ελάτε σε επαφή με

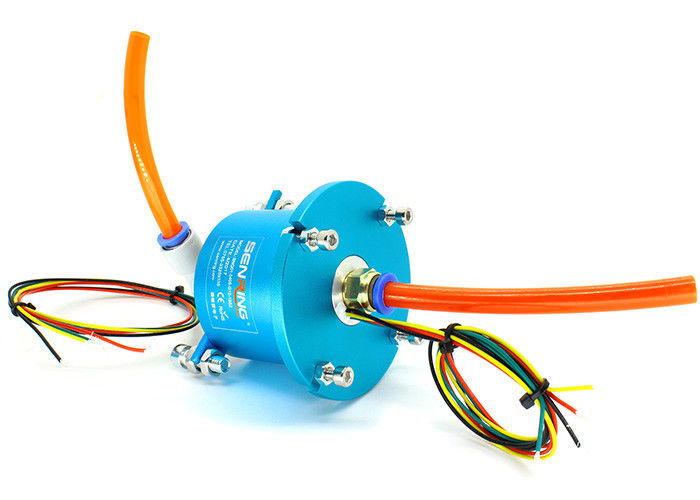

Η πνευματική περιστροφική ένωση με το μοντάρισμα φλαντζών μπορεί να προσαρμοστεί με το κοίλο μοντάρισμα άξονων
Περιγραφή της πνευματικής περιστροφικής ένωσης 3001008
Το Senring 3001 πνευματική περιστροφική ένωση είναι μια ενιαία περιστροφική ένωση μεταβάσεων που μπορεί να περιστραφεί 360 βαθμούς για να διαβιβάσει τα διάφορα μέσα αερίου όπως ο συμπιεσμένος αέρας, ο ατμός, και το κενό. Υποστηρίζει τους πολλαπλάσιους σωλήνες αερίου 4mm, 6mm, 8mm, 10mm, και 12mm. Η πνευματική περιστροφική ένωση 3001 σειρών περιλαμβάνει επίσης μια ηλεκτρική περιστροφική κοινή σειρά, που μπορεί όχι μόνο να διαβιβάσει το αέριο, αλλά και αναμιγνύει και διαβιβάζει τα διάφορα ρεύματα που κυμαίνονται από 2A ως 800A. Η περιστροφική ένωση σωλήνων 3001008 σειρών έχει τα πλεονεκτήματα του μικρού μεγέθους, της ελαφριάς, και χαμηλής ροπής.
Χαρακτηριστικά γνωρίσματα της πνευματικής περιστροφικής ένωσης 3001008
1. Αυτό είναι μια ενιαία περιστροφική ένωση μεταβάσεων με 1 κολπίσκο και 1 έξοδο για τη μετάδοση αερίου και ηλεκτρικής ενέργειας.
2. Συναρμολόγηση έχει ενός G1/4» και υποστηρίζει τις διαμέτρους σωλήνων 610mm.
3. Μπορεί να αναμίξει τα ηλεκτροφόρα καλώδια, τις γραμμές σημάτων, τα βιομηχανικά λεωφορεία, τις γραμμές ελέγχου, και τις αισθαμένος γραμμές.
4. Εγκαθίσταται μέσω μιας τυποποιημένης φλάντζας και μπορεί επίσης να προσαρμοστεί με έναν κοίλο άξονα.
5. Μπορεί να διαβιβάσει τα διάφορα μέσα, συμπεριλαμβανομένου του συμπιεσμένου αέρα, του αζώτου, των χημικών μιγμάτων, του ατμού, του δροσίζοντας νερού, του ζεστού νερού, και του καυτού ελαίου.
Τεχνική προδιαγραφή της πνευματικής περιστροφικής ένωσης 3001008
| Μεταβάσεις (αέριο) | 1 μετάβαση |
| Μέγεθος σωλήνων | σωλήνας 8mm, λιμένας G1/4» |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργία Πίεση |
Θετική πίεση 10Mpa, κενό -90kPa | |
| ροπή | 0.2N.m | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 200mm (μπορεί να προσαρμοστεί) | |
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |

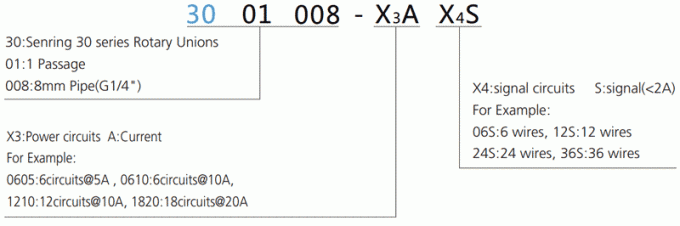

Περιγραφή αριθμού μερών

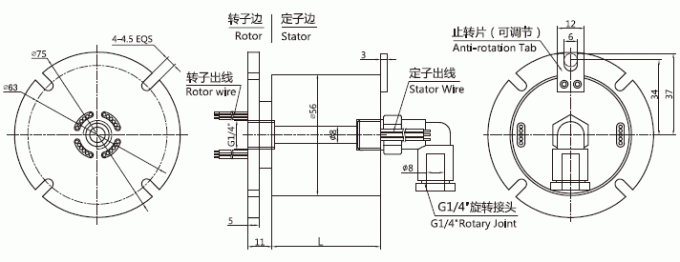

Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπος κατάλογος | Μεταβάσεις (αέριο) | Κυκλώματα δύναμης (10A) | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
| 3001008-02S | 1 μετάβαση | 0 | 2 | 34 |
| 3001008-0210 | 1 μετάβαση | 2 | 0 | 34 |
| 3001008-03S | 1 μετάβαση | 0 | 3 | 34 |
| 3001008-0310 | 1 μετάβαση | 3 | 0 | 34 |
| 3001008-06 | 1 μετάβαση | 0 | 6 | 34 |
| 3001008-0210-04S | 1 μετάβαση | 2 | 4 | 34 |
| 3001008-0410-02S | 1 μετάβαση | 4 | 2 | 34 |
| 3001008-0610 | 1 μετάβαση | 6 | 0 | 34 |
| 3001008-12S | 1 μετάβαση | 0 | 12 | 52 |
| 3001008-0210-10S | 1 μετάβαση | 2 | 10 | 52 |
| 3001008-0310-09S | 1 μετάβαση | 3 | 9 | 52 |
|
3001008-0410-08S
|
1 μετάβαση | 4 | 8 | 52 |
| 3001008-0610-06S | 1 μετάβαση | 6 | 6 | 52 |
| 3001008-0810-04S | 1 μετάβαση | 8 | 4 | 52 |
| 3001008-1010-02S | 1 μετάβαση | 10 | 2 | 52 |
| 3001008-1210 | 1 μετάβαση | 12 | 0 | 52 |
Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπος κατάλογος | Μεταβάσεις (αέριο) | Κυκλώματα δύναμης (10A) | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
|
3001008-1210-06S
|
1 μετάβαση | 12 | 6 | 71.5 |
|
3001008-1410-04S
|
1 μετάβαση | 14 | 4 | 71.5 |
|
3001008-1610-02S
|
1 μετάβαση | 16 | 2 | 71.5 |
|
3001008-18S
|
1 μετάβαση | 0 | 18 | 71.5 |
|
3001008-0210-16S
|
1 μετάβαση | 2 | 16 | 71.5 |
|
3001008-0410-14S
|
1 μετάβαση | 4 | 14 | 71.5 |
|
3001008-0610-12S
|
1 μετάβαση | 6 | 12 | 71.5 |
|
3001008-0810-10S
|
1 μετάβαση | 8 | 10 | 71.5 |
|
3001008-1010-08S
|
1 μετάβαση | 10 | 8 | 71.5 |
| 3001008-24S | 1 μετάβαση | 0 | 24 | 88.5 |
| η 3001008-0410-δεκαετία του '20 | 1 μετάβαση | 4 | 20 | 88.5 |
| 3001008-0610-18S | 1 μετάβαση | 6 | 18 | 88.5 |
| 3001008-1210-12S | 1 μετάβαση | 12 | 12 | 88.5 |
| 3001008-1810-06S | 1 μετάβαση | 18 | 6 | 88.5 |
| 3001008-2410 | 1 μετάβαση | 24 | 0 | 88.5 |
| η 3001008-δεκαετία του '30 | 1 μετάβαση | 0 | 30 | 105 |
| 3001008-0210-28S | 1 μετάβαση | 2 | 28 | 105 |
| 3001008-0410-26S | 1 μετάβαση | 4 | 26 | 105 |
| 3001008-0610-24S | 1 μετάβαση | 6 | 24 | 105 |
|
3001008-1210-18S
|
1 μετάβαση | 12 | 18 | 105 |
|
3001008-36S
|
1 μετάβαση | 0 | 36 | 122 |
|
3001008-0410-32S
|
1 μετάβαση | 4 | 32 | 122 |
|
η 3001008-0610-δεκαετία του '30
|
1 μετάβαση | 6 | 30 | 122 |
|
3001008-42S
|
1 μετάβαση | 0 | 42 | 139 |
|
3001008-0410-38S
|
1 μετάβαση | 4 | 38 | 139 |
|
3001008-48S
|
1 μετάβαση | 0 | 48 | 156 |
|
3001008-56S
|
1 μετάβαση | 0 | 56 | 178 |
|
3001008-72S
|
1 μετάβαση | 0 | 72 | 223 |

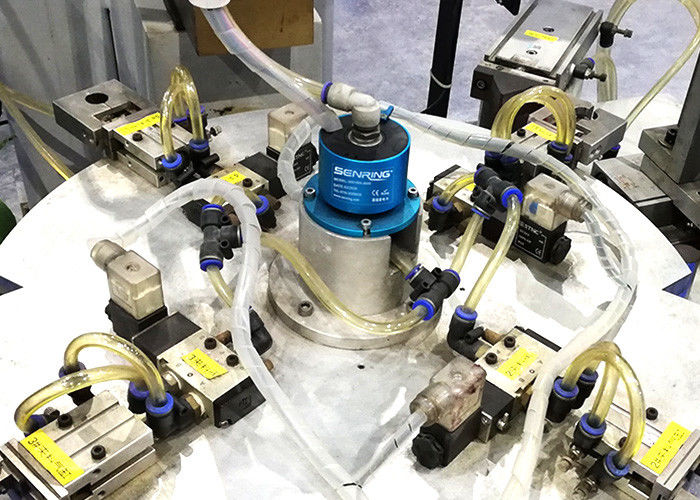

Η πνευματική/υδραυλική περιστροφική ένωση σχεδιάζεται για τις περιστροφικές συσκευές και μπορεί να παρέχει την ασφαλή και σταθερή υβριδική μετάδοση για την πολυ πίεση αέρα μεταβάσεων και τα ρευστά μέσα. Με το μορφωματικό σχέδιο, είναι σταθερότερο και αξιόπιστο. Με άντεξε κατευθείαν το σχέδιο, μπορεί να περάσει τα καλώδια ή να περάσει άλλες συσκευές.
