Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3001012
Μας ελάτε σε επαφή με

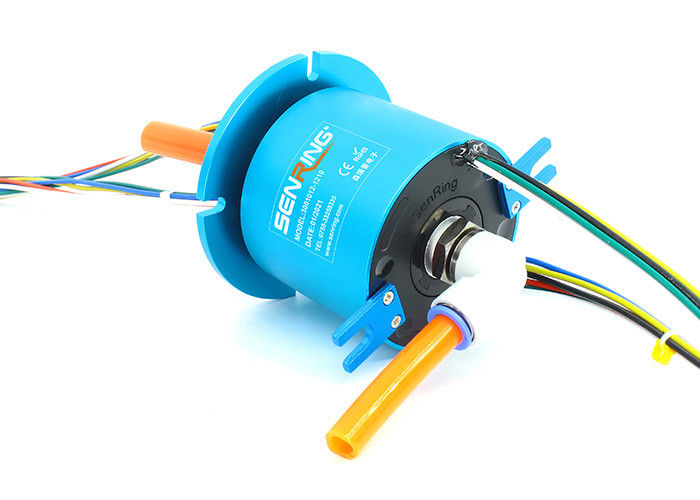

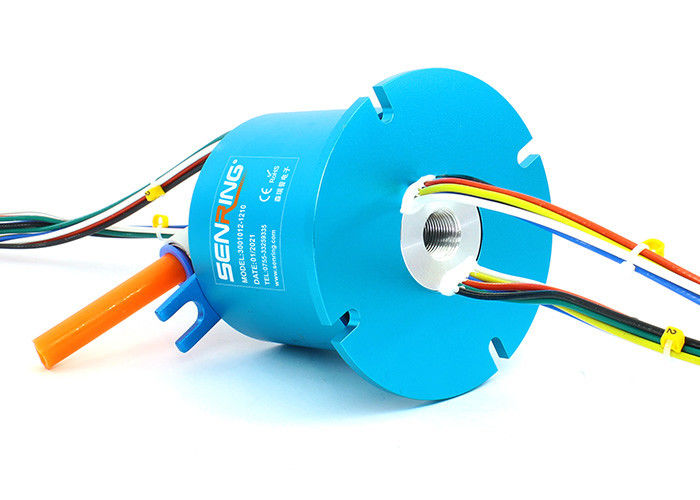

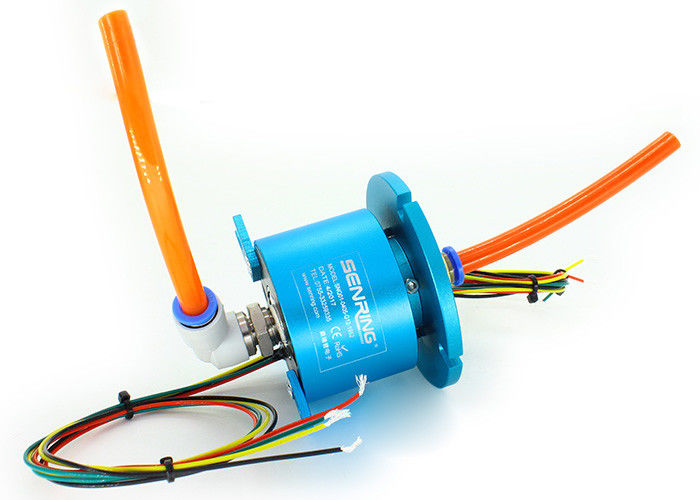

Πνευματική περιστροφική ένωση με 1 δαχτυλίδι ολίσθησης κυκλωμάτων 2A Passage+12
Περιγραφή της πνευματικής περιστροφικής ένωσης 3001012
Το Senring 3001 πνευματική περιστροφική ένωση είναι ένα ενιαίο δαχτυλίδι ολίσθησης μεταβάσεων ηλεκτρικό ενσωματωμένο που μπορεί να περιστραφεί 360 βαθμούς για να διαβιβάσει τα διάφορα μέσα αερίου όπως ο συμπιεσμένος αέρας, ο ατμός, και το κενό. Υποστηρίζει τους πολλαπλάσιους σωλήνες αερίου 4mm, 6mm, 8mm, 10mm, και 12mm. Η ενιαία μετάβαση 3001 σειρών περιστροφική ένωση αέρα 360 βαθμού μπορεί όχι μόνο να διαβιβάσει το αέριο, αλλά και αναμιγνύει και διαβιβάζει τα διάφορα ρεύματα που κυμαίνονται από 2A ως 800A. Έχει τα πλεονεκτήματα του μικρού μεγέθους, της ελαφριάς, και χαμηλής ροπής.
Χαρακτηριστικά γνωρίσματα της πνευματικής περιστροφικής ένωσης 3001012
1. Η υποστήριξη διαβιβάζει τη μικτά δύναμη και τα σήματα, όπως USB, HDMI, το ethernet 1000M, το VGA, DVI, το ομοαξονικό RF (υψηλή συχνότητα), το σήμα σερβο μηχανών, τα βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων, κ.λπ.
2. 360° διαβιβάζουν το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση… κ.λπ.
3. Μέγιστη πίεση: 10Mpa (κενό: -1.5kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί)
4. Η τυποποιημένη έκδοση με το μοντάρισμα φλαντζών, μπορεί να προσαρμοστεί με το κοίλο μοντάρισμα άξονων
5. Υποστήριξη 1 λιμένας G3/8» για τους σωλήνες 10~12mm
Τεχνική προδιαγραφή της πνευματικής περιστροφικής ένωσης 3001012
| Μεταβάσεις (αέριο) | 1 μετάβαση |
| Μέγεθος σωλήνων | σωλήνας 12mm, λιμένας G3/8» |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργία Πίεση |
Θετική πίεση 10Mpa, κενό -90kPa | |
| ροπή | 0.2N.m | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) | |
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
Περιγραφή αριθμού μερών
Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπος κατάλογος | Μεταβάσεις (αέριο) | Κυκλώματα δύναμης (10A) | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
| 3001012-02S | 1 μετάβαση | 0 | 2 | 32 |
| 3001012-0210 | 1 μετάβαση | 2 | 0 | 32 |
| 3001012-03S | 1 μετάβαση | 0 | 3 | 36 |
| 3001012-0310 | 1 μετάβαση | 3 | 0 | 36 |
| 3001012-06S | 1 μετάβαση | 0 | 6 | 46 |
| 3001012-0210-04S | 1 μετάβαση | 2 | 4 | 46 |
| 3001012-0410-02S | 1 μετάβαση | 4 | 2 | 46 |
| 3001012-0610 | 1 μετάβαση | 6 | 0 | 46 |
| 3001012-12S | 1 μετάβαση | 0 | 12 | 68 |
| 3001012-0210-10S | 1 μετάβαση | 2 | 10 | 68 |
| 3001012-0310-09S | 1 μετάβαση | 3 | 9 | 68 |
| 3001012-0610-06S | 1 μετάβαση | 6 | 6 | 68 |
| 3001012-0810-04S | 1 μετάβαση | 8 | 4 | 68 |
| 3001012-1010-02S | 1 μετάβαση | 10 | 2 | 72 |
| 3001012-1210 | 1 μετάβαση | 12 | 0 | 72 |
| 3001012-18S | 1 μετάβαση | 0 | 18 | 96 |
| 3001012-0210-16S | 1 μετάβαση | 2 | 16 | 96 |
| 3001012-0410-14S | 1 μετάβαση | 4 | 14 | 96 |
| 3001012-0610-12S | 1 μετάβαση | 6 | 12 | 96 |
| 3001012-0810-10S | 1 μετάβαση | 8 | 10 | 96 |
| 3001012-1010-08S | 1 μετάβαση | 10 | 8 | 96 |
| 3001012-1210-06S | 1 μετάβαση | 12 | 6 | 96 |
| 3001012-1410-04S | 1 μετάβαση | 14 | 4 | 96 |
| 3001012-1610-02S | 1 μετάβαση | 16 | 2 | 96 |
| 3001012-24S | 1 μετάβαση | 0 | 24 | 120 |
| η 3001012-0410-δεκαετία του '20 | 1 μετάβαση | 4 | 20 | 120 |
| 3001012-0610-18S | 1 μετάβαση | 6 | 18 | 120 |
| 3001012-1210-12S | 1 μετάβαση | 12 | 12 | 120 |
| 3001012-1810-06S | 1 μετάβαση | 18 | 6 | 120 |
| 3001012-2410 | 1 μετάβαση | 24 | 0 | 120 |
| η 3001012-δεκαετία του '30 | 1 μετάβαση | 0 | 30 | 144 |
| 3001012-0610-24S | 1 μετάβαση | 6 | 24 | 144 |
| 3001012-1210-18S | 1 μετάβαση | 12 | 18 | 144 |
| 3001012-1810-12S | 1 μετάβαση | 18 | 12 | 144 |
| 3001012-2410-06S | 1 μετάβαση | 24 | 6 | 144 |
| 3001012-3010 | 1 μετάβαση | 30 | 0 | 144 |
| 3001012-36S | 1 μετάβαση | 0 | 36 | 168 |
| η 3001012-0610-δεκαετία του '30 | 1 μετάβαση | 6 | 30 | 168 |
| 3001012-1210-24S | 1 μετάβαση | 12 | 24 | 168 |
| 3001012-3610 | 1 μετάβαση | 36 | 0 | 168 |
| 3001012-42S | 1 μετάβαση | 0 | 42 | 192 |
| 3001012-0610-36S | 1 μετάβαση | 6 | 36 | 192 |
| η 3001012-1210-δεκαετία του '30 | 1 μετάβαση | 12 | 30 | 192 |
| 3001012-48S | 1 μετάβαση | 0 | 48 | 216 |
| 3001012-0610-42S | 1 μετάβαση | 6 | 42 | 216 |
| 3001012-1010-38S | 1 μετάβαση | 10 | 38 | 216 |
| 3001012-1210-36S | 1 μετάβαση | 12 | 36 | 216 |
| η 3001012-1810-δεκαετία του '30 | 1 μετάβαση | 18 | 30 | 216 |
| 3001012-2410-24S | 1 μετάβαση | 24 | 24 | 216 |
| η 3001012-δεκαετία του '60 | 1 μετάβαση | 0 | 60 | 264 |
| 3001012-0610-54S | 1 μετάβαση | 6 | 54 | 264 |
| η 3001012-1010-δεκαετία του '50 | 1 μετάβαση | 10 | 50 | 264 |
| 3001012-72S | 1 μετάβαση | 0 | 72 | 312 |
| 3001012-96S | 1 μετάβαση | 0 | 96 | 408 |
Τα γενικά πρότυπα δαχτυλιδιών ολίσθησης SenRing εφαρμόζονται σε πολλούς εφαρμογές και εξοπλισμούς, που παρέχουν τις λύσεις συστημάτων για παγκοσμίως.
Περιλαμβάνει τη αιολική ενέργεια, τον ελεγκτή και τη βιομηχανική περιστροφική πλάκα, ρομπότ, μηχανήματα εφαρμοσμένης μηχανικής, τηλεοπτικό CCTV, ιατρικός εξοπλισμός, στρατιωτικό ραντάρ… και ούτω καθεξής
