Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3002004
Μας ελάτε σε επαφή με

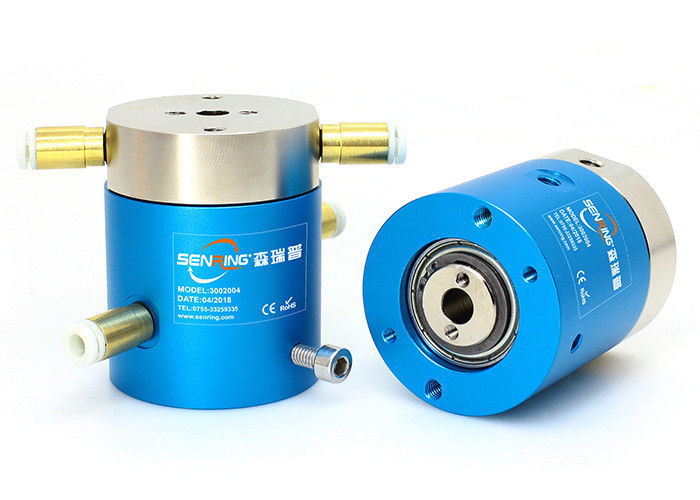

M5 2 περιστροφικές ενώσεις μεταβάσεων Pnuematic/+Electric Hybridry για τους σωλήνες 4mm
Περιγραφή της πνευματικής περιστροφικής ένωσης 3002004

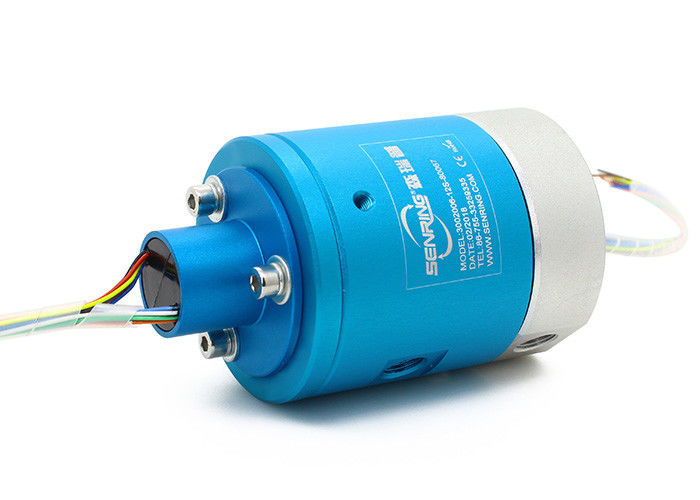

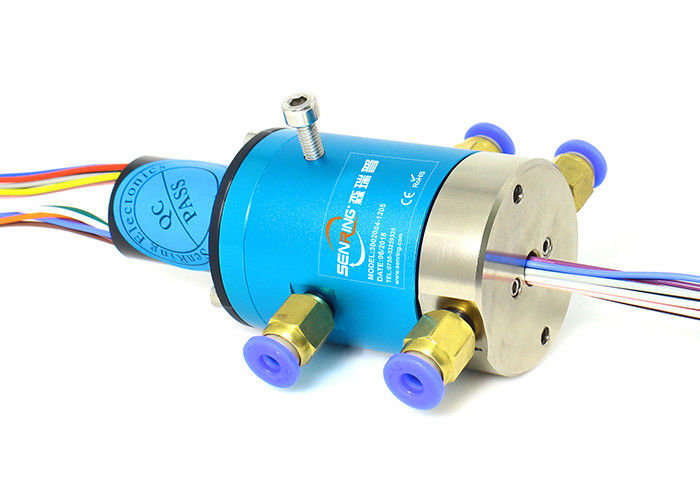

Το SenRing πνευματικό και ηλεκτρικό δαχτυλίδι ολίσθησης 3002 σειρών είναι μια περιστροφική ένωση διπλός-καναλιών που μπορεί να περιστραφεί 360 βαθμούς για να διαβιβάσει δύο κανάλια του συμπιεσμένου αέρα, του ατμού, του κενού και άλλων μέσων αερίου. Υποστηρίζει τα διάφορα μεγέθη των σωλήνων αέρα συμπεριλαμβανομένων 4mm, 6mm, 8mm, 10mm, και 12mm. Το περιστροφικό ηλεκτρικό δαχτυλίδι ολίσθησης 3002 σειρών μπορεί όχι μόνο να διαβιβάσει το αέριο, αλλά και αναμιγνύει και διαβιβάζει τα διάφορα ρεύματα από 2A σε 800A.
Πλεονεκτήματα:
1. μικρό μέγεθος
2. ελαφρύς

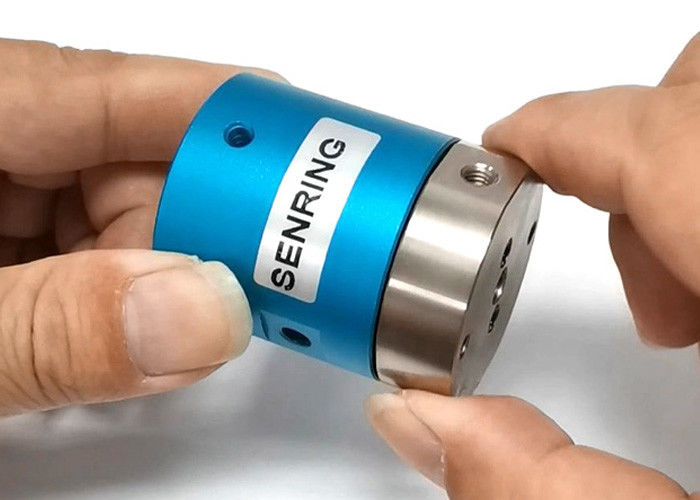

3. μικρή ροπή
4. πολλαπλάσια κανάλια αερίου που δεν παρεμποδίζουν το ένα το άλλο.
Χαρακτηριστικά γνωρίσματα της πνευματικής περιστροφικής ένωσης 3002004
1. Η υποστήριξη διαβιβάζει τη μικτά δύναμη και τα σήματα, όπως USB, HDMI, το ethernet 1000M, το VGA, DVI, το ομοαξονικό RF (υψηλή συχνότητα), το σήμα σερβο μηχανών, τα βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων, κ.λπ.
2. 360° διαβιβάζουν το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση… κ.λπ.
3. Μέγιστη πίεση: 1Mpa (κενό: -1.5kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί)
4. Υποστήριξη 2 λιμένας M5 για τους σωλήνες 4mm
Τεχνική προδιαγραφή της πνευματικής περιστροφικής ένωσης 3002004
| Μεταβάσεις (αέριο) | 2 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 4mm, λιμένας M5 |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργία Πίεση |
Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <0> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~240VAC/VDC | 0~240VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG26# επαργυρωμένο τεφλόν καλώδιο | AWG26# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) | |
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |

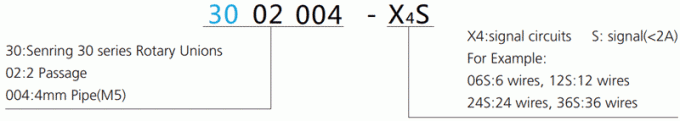

Περιγραφή αριθμού μερών

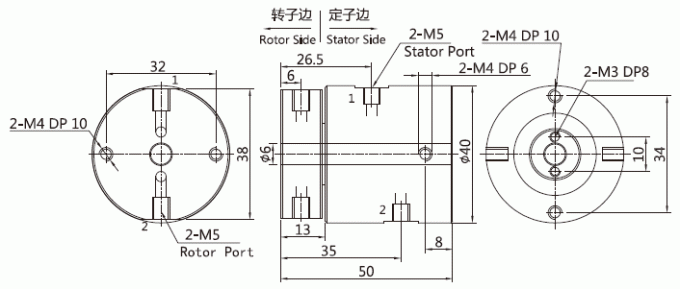

Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3002004 | 2 μεταβάσεις | M5 | 4~6mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
| 3002004-06S | 2 μεταβάσεις | M5 | 4~6mm | 6 | 14 |
| 3002004-12S | 2 μεταβάσεις | M5 | 4~6mm | 12 | 21 |
| 3002004-24S | 2 μεταβάσεις | M5 | 4~6mm | 24 | 35 |
| 3002004-36S | 2 μεταβάσεις | M5 | 4~6mm | 36 | 52 |
Η περιστροφική ένωση υψηλής συχνότητας θα μπορούσε επίσης να κληθεί δαχτυλίδι ολίσθησης υψηλής συχνότητας. Αυτό το είδος περιστροφικής ένωσης μπορεί να είναι ένα στοιχείο που εγκατέστησε στο καλώδιο ή το όργανο ως διαβίβαση ή σπάσιμο της γραμμής ηλεκτρικών συνδέσεων.
Εάν έχετε τη συγκεκριμένη προσαρμοσμένη απαίτηση, παρακαλώ αισθανθείτε ελεύθερος να μας συμβουλευθεί έτσι ώστε ο μηχανικός πωλήσεών μας να μπορεί να συστήσει το καταλληλότερο προϊόν σε σας για σας αναφορά.
