Μέσω άντεξε το δαχτυλίδι ολίσθησης που εφαρμόστηκε σε οποιεσδήποτε συσκευές όπου απαιτεί να διαβιβάσει τη δύναμη και τα σήματα

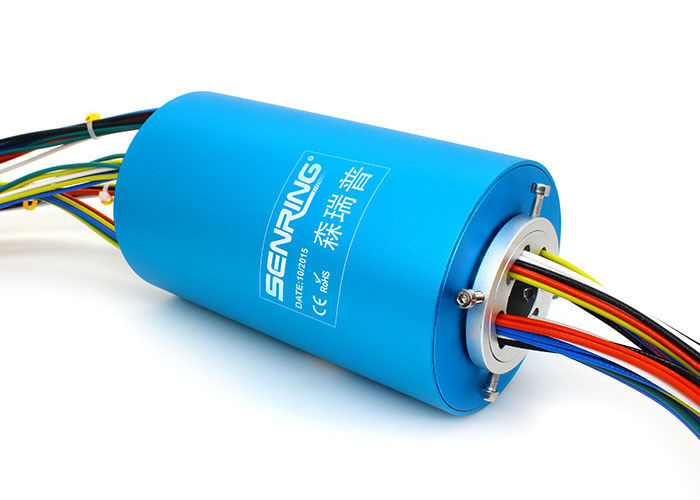

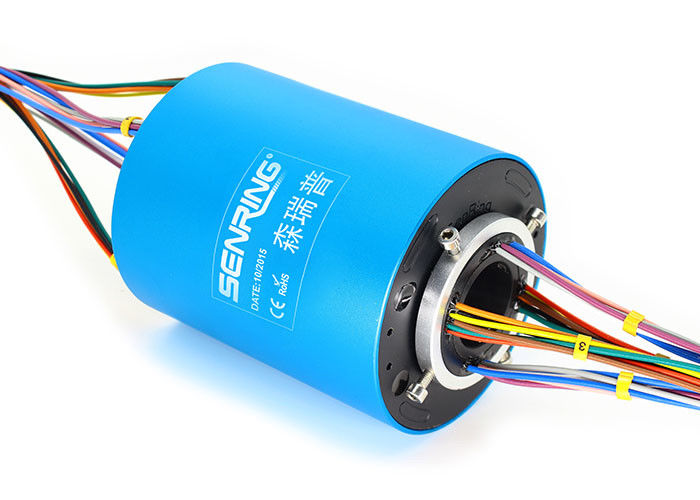

Η περιγραφή H38119 μέσω άντεξε το δαχτυλίδι ολίσθησης
Η σειρά H38119 είναι ένα τυποποιημένο δαχτυλίδι ολίσθησης ανοιγμάτων αγώγιμο με ένα άνοιγμα 38.1mm (κατάλληλο για οποιαδήποτε περιστρεφόμενη συσκευή με μια διάμετρο ≤38.1mm) και μια εξωτερική διάμετρος 119mm. Μπορεί σταθερά να διαβιβάσει 2 έως 48 κανάλια του ρεύματος ή του σήματος και μπορεί να χρησιμοποιηθεί για οποιαδήποτε συσκευή που απαιτεί την περιστροφή 360° για τη διεύθυνση ή τη διαβίβαση των διάφορων σημάτων.
| Μηχανικές παράμετροι | |
| Οικονομικά ενεργή ζωή | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Περιστρεφόμενη ταχύτητα | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Υλικό κατοικίας | Κράμα Al |
| Ροπή | 0.05N.m+0.02N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~690VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν | AWG22# επαργυρωμένο τεφλόν |
| μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 800VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
Τα χαρακτηριστικά γνωρίσματα H38119 μέσω άντεξαν το δαχτυλίδι ολίσθησης
1. Η προηγμένη πολυσημειακή τεχνολογία βουρτσών επαφών εξασφαλίζει αξιόπιστη επαφή με τη χαμηλή τριβή
2. Το τυποποιημένο πρότυπο υποστηρίζει 2~36 κυκλώματα το power@10A ή 2~108 κυκλώματα το signal@2A, το ρεύμα και τα κανάλια μπορούν να προσαρμοστούν.
3. Μπορέστε να προσαρμοστείτε για να συνδυάσει τη διαβίβαση δύναμης/σημάτων
4. Υποστήριξη που διαβιβάζει τη δύναμη με τα σήματα
5. Ενσωματωμένο σχέδιο δομών, εύκολη εγκατάσταση.

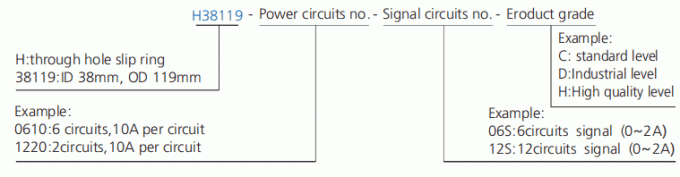

| πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | ||
| 10A | σήμα ή 0-5A | 10A | σήμα ή 0-5A | ||||
| H38119-02S | 0 | 2 | 36 | H38119-36S | 0 | 36 | 172 |
| H38119-0210 | 2 | 0 | 36 | Η h38119-0610-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 6 | 30 | 172 |
| H38119-03S | 0 | 3 | 40 | H38119-1210-24S | 12 | 24 | 172 |
| H38119-0310 | 3 | 0 | 40 | H38119-3610 | 36 | 0 | 172 |
| H38119-06S | 0 | 6 | 52 | H38119-42S | 0 | 42 | 196 |
| H38119-0210-04S | 2 | 4 | 52 | H38119-0610-36S | 6 | 36 | 196 |
| H38119-0410-02S | 4 | 2 | 52 | Η h38119-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 12 | 30 | 196 |
| H38119-0610 | 6 | 0 | 52 | H38119-4210 | 42 | 0 | 196 |
| H38119-12S | 0 | 12 | 76 | H38119-48S | 0 | 48 | 220 |
| H38119-0210-10S | 2 | 10 | 76 | H38119-0610-42S | 6 | 42 | 220 |
| H38119-0310-09S | 3 | 9 | 76 | H38119-1210-36S | 12 | 36 | 220 |
| H38119-0610-06S | 6 | 6 | 76 | Η h38119-1810-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 18 | 30 | 220 |
| H38119-0810-04S | 8 | 4 | 76 | H38119-P2410-24S | 24 | 24 | 220 |
| H38119-1010-02S | 10 | 2 | 76 | H38119-4810 | 48 | 0 | 220 |
| H38119-1210 | 12 | 0 | 76 | Η h38119-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 0 | 60 | 268 |
| H38119-18S | 0 | 18 | 100 | H38119-0610-54S | 6 | 54 | 268 |
| H38119-0210-16S | 2 | 16 | 100 | H38119-0910-51S | 9 | 51 | 268 |
| H38119-0410-14S | 4 | 14 | 100 | H38119-1210-48S | 12 | 48 | 268 |
| H38119-0610-12S | 6 | 12 | 100 | H38119-2410-36S | 24 | 36 | 268 |
| H38119-0810-10S | 8 | 10 | 100 | H38119-72S | 0 | 72 | 316 |
| H38119-1010-08S | 10 | 8 | 100 | Η h38119-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 12 | 60 | 316 |
| H38119-1210-06S | 12 | 6 | 100 | H38119-2410-48S | 24 | 48 | 316 |
| H38119-1410-04S | 14 | 04 | 100 | H38119-3610-36S | 36 | 36 | 316 |
| H38119-1610-02S | 16 | 2 | 100 | H38119-84S | 0 | 84 | 364 |
| H38119-24S | 0 | 24 | 124 | H38119-1210-72S | 12 | 72 | 364 |
| Η h38119-0410-δεκαετία του '20 | 4 | 20 | 124 | Η h38119-2410-δεκαετία του '60 | 24 | 60 | 364 |
| H38119-0610-18S | 6 | 18 | 124 | H38119-3610-48S | 36 | 48 | 364 |
| H38119-1210-12S | 12 | 12 | 124 | H38119-96S | 0 | 96 | 412 |
| H38119-1810-06S | 18 | 6 | 124 | H38119-1210-84S | 12 | 84 | 412 |
| H38119-2410 | 24 | 0 | 124 | H38119-2410-72S | 24 | 72 | 412 |
| Η h38119-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 0 | 30 | 148 | Η h38119-3610-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 36 | 60 | 412 |
| H38119-0610-24S | 6 | 24 | 148 | H38119-4210-54S | 42 | 56 | 412 |
| H38119-1210-18S | 12 | 18 | 148 | H38119-108S | 0 | 108 | 460 |
| H38119-1810-12S | 18 | 12 | 148 | H38119-1210-96S | 12 | 96 | 460 |
| H38119-2410-06S | 24 | 06 | 148 | H38119-2410-84S | 24 | 84 | 460 |
| H38119-3010 | 30 | 0 | 148 | H38119-3610-72S | 36 | 72 | 460 |
* Παρατήρηση: τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για το μεγαλύτερο ρεύμα, κυκλώματα Ν 10A για να πάρουν N*10A, όπως 2 κυκλώματα 10A παράλληλα για τα κυκλώματα αριθ. 20A use.10A και τα κυκλώματα σημάτων (5A) Κανένας μπορεί να προσαρμοστεί βασισμένος στα τυποποιημένα προϊόντα, pls έρευνα Senring για τις λεπτομέρειες.
H38119 πίνακας βαθμού
| Κώδικας βαθμού | Max που περιστρέφεται την ταχύτητα | Οικονομικά ενεργή ζωή | Υλικό επαφών |
| Γ (πρότυπα) | 250RPM | επαναστάσεις 20 εκατομμυρίων | πολύτιμο μέταλλο |
| Δ (Industrical) | 600RPM | επαναστάσεις 80 εκατομμυρίων | πολύτιμο μέταλλο |
| Χ (υψηλό - ποιότητα) | 1000RPM | 150 επαναστάσεις εκατομμυρίων | χρυσό κράμα |
