Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
H50119f
Μας ελάτε σε επαφή με

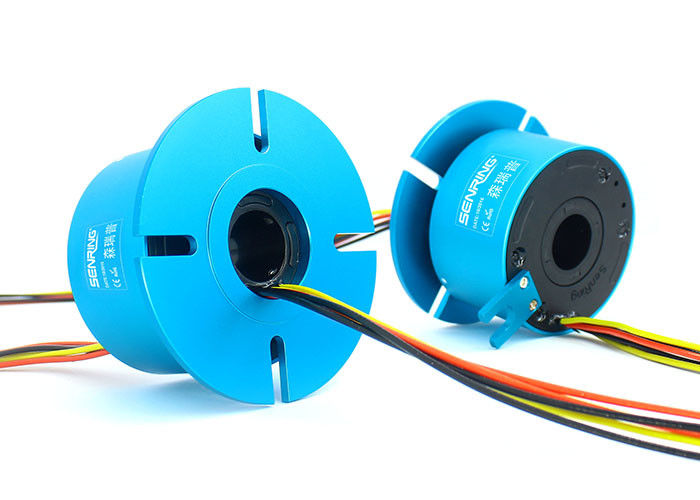

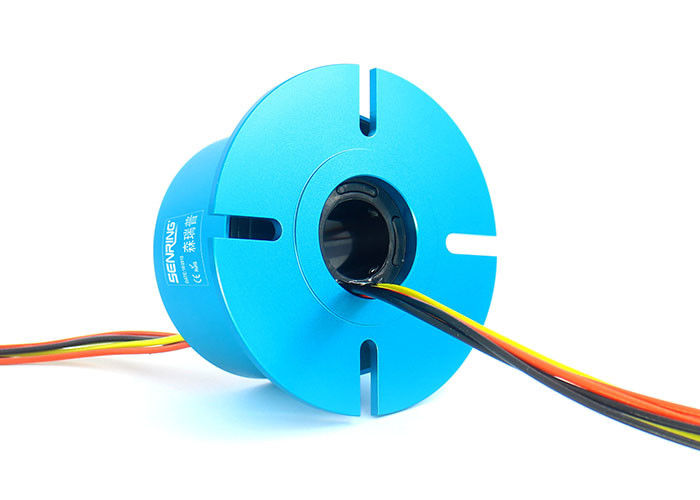

Η εγκατάσταση φλαντζών στροφέων μέσω άντεξε το μέγεθος 50mm OD 119mm τρυπών δαχτυλιδιών ολίσθησης
Η περιγραφή H50119f μέσω άντεξε το δαχτυλίδι ολίσθησης
H50119F η σειρά είναι τυποποιημένη μέσω του δαχτυλιδιού ολίσθησης τρυπών, εγκατάσταση φλαντζών στροφέων, μέγεθος 50mm (κατάλληλο τρυπών για τον άξονα ≤50mm), OD 119mm. Μπορεί σταθερά να διαβιβάσει 2~36 κυκλώματα το power@10A ή 2~108 κυκλώματα το signal@2A και ισχύων για οποιεσδήποτε συσκευές όπου απαιτεί να διαβιβάσει
| Μηχανικές παράμετροι | |
| Οικονομικά ενεργή ζωή | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Περιστρεφόμενη ταχύτητα | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Υλικό κατοικίας | Κράμα Al |
| Ροπή | 0.05N.m+0.02N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~690VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν | AWG22# επαργυρωμένο τεφλόν |
| μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 800VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
Τα χαρακτηριστικά γνωρίσματα H60119 μέσω άντεξαν το δαχτυλίδι ολίσθησης
1. Η προηγμένη πολυσημειακή τεχνολογία βουρτσών επαφών εξασφαλίζει αξιόπιστη επαφή με τη χαμηλή τριβή
2. Η δύναμη το /signal υποστήριξης 1-108circuits, το ρεύμα, και τα κανάλια μπορούν να προσαρμοστούν
3. Μπορέστε να προσαρμοστείτε για να συνδυάσει τη διαβίβαση δύναμης/σημάτων
4. Υποστήριξη που διαβιβάζει τη δύναμη με τα σήματα
5. Ενσωματωμένο σχέδιο δομών, εύκολη εγκατάσταση.

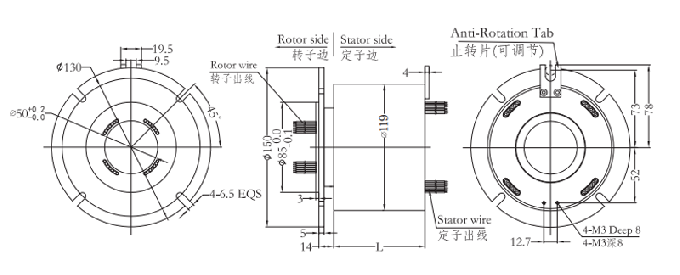

| πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | ||
| 10A | σήμα ή 0-5A | 10A | σήμα ή 0-5A | ||||
| H50119F-02S | 0 | 2 | 36 | H50119F-36S | 0 | 36 | 172 |
| H50119F-0210 | 2 | 0 | 36 | Η h50119f-0610-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 6 | 30 | 172 |
| H50119F-03S | 0 | 3 | 40 | H50119F-1210-24S | 12 | 24 | 172 |
| H50119F-0310 | 3 | 0 | 40 | H50119F-3610 | 36 | 0 | 172 |
| H50119F-06S | 0 | 6 | 52 | H50119F-42S | 0 | 42 | 196 |
| H50119F-0210-04S | 2 | 4 | 52 | H50119F-0610-36S | 6 | 36 | 196 |
| H50119F-0410-02s | 4 | 2 | 52 | Η h50119f-1210-δεκαετία του '30 | 12 | 30 | 196 |
| H50119F-0610 | 6 | 0 | 52 | H50119F-4210 | 42 | 0 | 196 |
| H50119F-12S | 0 | 12 | 76 | H50119F-48S | 0 | 48 | 220 |
| H50119F-0210-12S | 2 | 12 | 76 | H50119F-0610-42S | 6 | 42 | 220 |
| H50119F-0310-09S | 3 | 9 | 76 | H50119F-1210-36S | 12 | 36 | 220 |
| H50119F-0610-06S | 6 | 6 | 76 | Η h50119f-1810-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 18 | 30 | 220 |
| H50119F-0810-04S | 8 | 4 | 76 | H50119F-P2410-24S | 24 | 24 | 220 |
| H50119F-1010-02S | 10 | 2 | 76 | H50119F-4810 | 48 | 0 | 220 |
| H50119F-1210 | 12 | 0 | 76 | Η h50119f-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 0 | 60 | 268 |
| H50119F-18S | 0 | 18 | 100 | H50119F-0610-54S | 6 | 54 | 268 |
| H50119F-0210-16S | 2 | 16 | 100 | H50119F-0910-51S | 9 | 51 | 268 |
| H50119F-0410-14S | 4 | 14 | 100 | H50119F-1210-48S | 12 | 48 | 268 |
| H50119F-0610-12S | 6 | 12 | 100 | H50119F-2430-16S | 24 | 16 | 268 |
| H50119F-0810-10S | 8 | 10 | 100 | H50119F-72S | 0 | 72 | 316 |
| H50119F-1010-08S | 10 | 8 | 100 | Η h50119f-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 12 | 60 | 316 |
| H50119F-1210-06S | 12 | 6 | 100 | H50119F-2410-48S | 24 | 48 | 316 |
| H50119F-1410-04S | 14 | 4 | 100 | H50119F-3610-36S | 36 | 36 | 316 |
| H50119F-1610-02S | 16 | 2 | 100 | H50119F-84S/td> | 0 | 84 | 364 |
| H50119F-24S | 0 | 24 | 124 | H50119F-1210-72S | 12 | 72 | 364 |
| Η h50119f-0410-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 4 | 20 | 124 | Η h50119f-2410-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 24 | 60 | 364 |
| H50119F-0610-18S | 6 | 18 | 124 | H50119F-3610-48S | 36 | 48 | 364 |
| H50119F-1210-12S | 12 | 12 | 124 | H50119F-96S | 0 | 96 | 412 |
| H50119F-1810-06S | 18 | 6 | 124 | H50119F-1210-84S | 12 | 84 | 412 |
| H50119F-2410 | 24 | 0 | 124 | H50119F-2410-72S | 24 | 72 | 412 |
| Η h50119f-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 0 | 30 | 148 | Η h50119f-3610-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 36 | 60 | 412 |
| H50119F-0610-24S | 6 | 24 | 148 | H50119F-4210-54S | 42 | 54 | 412 |
| H50119F-1210-18S | 12 | 18 | 148 | H50119F-108S | 0 | 108 | 460 |
| H50119F-1810-12S | 18 | 12 | 148 | H50119F-1210-96S | 12 | 96 | 460 |
| H50119F-2410-06S | 24 | 6 | 148 | H50119F-2410-84S | 24 | 84 | 460 |
| H50119F-3010 | 30 | 0 | 148 | H50119F-3610-72S | 36 | 72 | 460 |
* Παρατήρηση: τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για το μεγαλύτερο ρεύμα, κυκλώματα Ν 10A για να πάρουν N*10A, όπως 2 κυκλώματα 10A παράλληλα για τα κυκλώματα αριθ. 20A use.10A και τα κυκλώματα σημάτων (5A) Κανένας μπορεί να προσαρμοστεί βασισμένος στα τυποποιημένα προϊόντα, pls έρευνα Senring για τις λεπτομέρειες.
H50119f πίνακας βαθμού
| Κώδικας βαθμού | Max που περιστρέφεται την ταχύτητα | Οικονομικά ενεργή ζωή | Υλικό επαφών |
| Γ (πρότυπα) | 250RPM | επαναστάσεις 20 εκατομμυρίων | πολύτιμο μέταλλο |
| Δ (Industrical) | 600RPM | επαναστάσεις 80 εκατομμυρίων | πολύτιμο μέταλλο |
| Χ (υψηλό - ποιότητα) | 1000RPM | 150 επαναστάσεις εκατομμυρίων | χρυσό κράμα |
