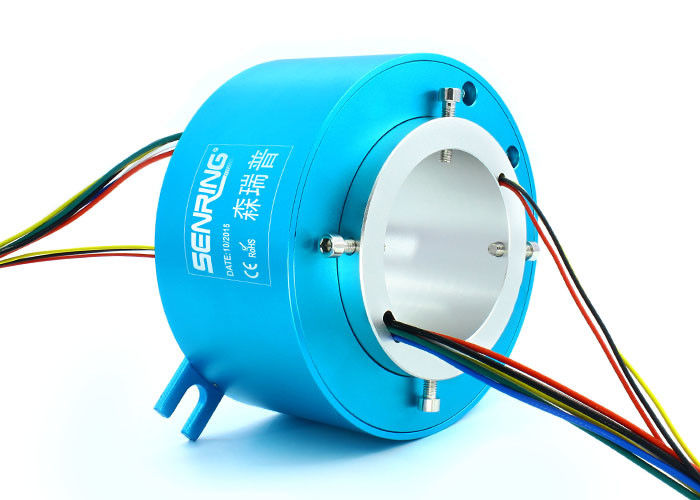

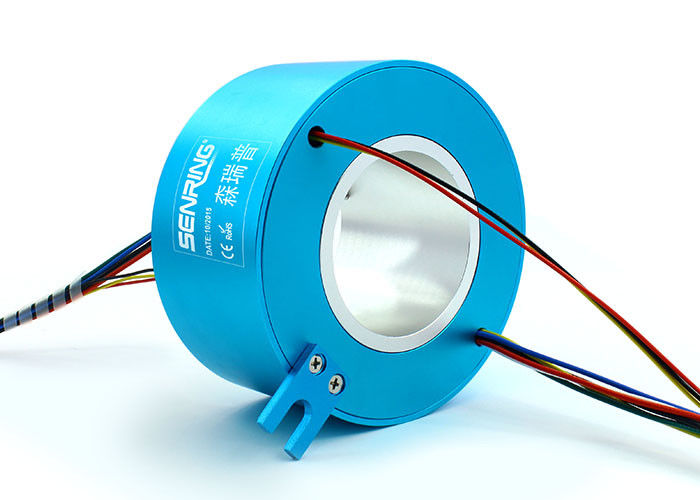

Μέσω άντεξε το μέγεθος 70mm OD 140mm τρυπών δαχτυλιδιών ολίσθησης μπορεί σταθερά να διαβιβάσει 2~36 κυκλώματα
Η περιγραφή H70140 μέσω άντεξε το δαχτυλίδι ολίσθησης

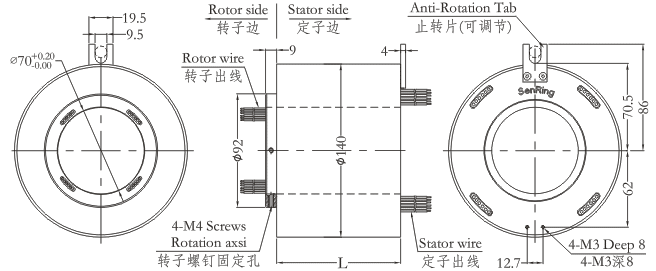

Η σειρά H70140 είναι ένα τυποποιημένο δαχτυλίδι ολίσθησης ανοιγμάτων αγώγιμο με ένα άνοιγμα 70mm (κατάλληλο για οποιαδήποτε περιστρεφόμενη συσκευή με μια διάμετρο ≤70mm) και μια εξωτερική διάμετρος 140mm. Μπορεί σταθερά να διαβιβάσει 2 έως 48 κανάλια του ρεύματος ή του σήματος και μπορεί να χρησιμοποιηθεί για οποιαδήποτε συσκευή που απαιτεί την περιστροφή 360° για τη διεύθυνση ή τη διαβίβαση των διάφορων σημάτων.
| Παράμετροι Mechanicall | |
| Οικονομικά ενεργή ζωή | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Περιστρεφόμενη ταχύτητα | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Υλικό κατοικίας | Κράμα Al |
| Ροπή | 0.05N.m+0.02N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~690VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν | AWG22# επαργυρωμένο τεφλόν |
| μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 800VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
Τα χαρακτηριστικά γνωρίσματα H120215 μέσω άντεξαν το δαχτυλίδι ολίσθησης
1. Η υιοθέτηση προώθησε την πολυσημειακή επαφή βουρτσών συστάδων πολύτιμων μετάλλων, εξασφαλίζει αξιόπιστη επαφή με εξαιρετικά - χαμηλή τριβή
2. Μπορεί σταθερά να διαβιβάσει 1-48 κανάλια του ρεύματος/του σήματος, με τις πολλαπλάσιες τυποποιημένες προδιαγραφές και τις εξατομικεύσιμες επιλογές
3. Μπορεί να αναμίξει τη διαβίβαση βίντεο, στοιχείων και άλλων σημάτων
4. Μικτή υποστηρίξεις μετάδοση των σημάτων και της δύναμης
5. Ενσωματωμένο σχέδιο δομών, εύκολο να εγκαταστήσει.

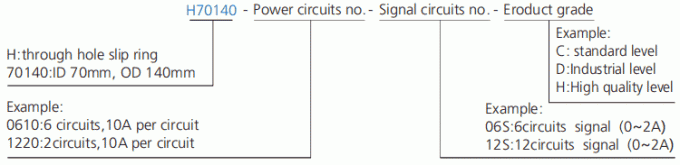

| πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | ||
| 10A | σήμα ή 0-5A | 10A | σήμα ή 0-5A | ||||
| H70140-02S | 0 | 2 | 42 | H70140-36S | 0 | 36 | 178 |
| H70140-0210 | 2 | 0 | 42 | H70140--η 0610-δεκαετία του '30 | 6 | 30 | 178 |
| H70140-03S | 0 | 3 | 46 | H70140-1210-24S | 12 | 24 | 178 |
| H70140-0310 | 3 | 0 | 46 | H70140-3610 | 36 | 0 | 178 |
| H70140-06S | 0 | 6 | 58 | H70140-42S | 0 | 42 | 202 |
| H70140-0210-04S | 2 | 4 | 58 | H70140-0610-36S | 6 | 36 | 202 |
| H70140-0410-02S | 4 | 2 | 58 | Η h70140-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 12 | 30 | 202 |
| H70140-0610 | 6 | 0 | 58 | H70140-4210 | 42 | 0 | 202 |
| H70140-12S | 0 | 12 | 82 | H70140-48S | 0 | 48 | 226 |
| H70140-0210-10S | 2 | 10 | 82 | H70140-0610-42S | 6 | 42 | 226 |
| H70140-0310-09S | 3 | 9 | 82 | H70140-1210-36S | 12 | 36 | 226 |
| H70140-0610-06S | 6 | 6 | 82 | Η h70140-1810-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 18 | 30 | 226 |
| H70140-0810-04S | 8 | 4 | 82 | H70140-P2410-24S | 24 | 24 | 226 |
| H70140-1010-02S | 10 | 2 | 82 | H70140-4810 | 48 | 0 | 226 |
| H70140-1210 | 12 | 0 | 82 | Η h70140-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 0 | 60 | 274 |
| H70140-18S | 0 | 18 | 106 | H70140-0610-54S | 6 | 54 | 274 |
| H70140-0210-16S | 2 | 16 | 106 | H70140-0910-51S | 9 | 51 | 274 |
| H70140-0410-14S | 4 | 14 | 106 | H70140-1210-48S | 12 | 48 | 274 |
| H70140-0610-12S | 6 | 12 | 106 | H70140-2410-36S | 24 | 36 | 274 |
| H70140-0810-10S | 8 | 10 | 106 | H70140-72S | 0 | 72 | 322 |
| H70140-1010-08S | 10 | 8 | 106 | Η h70140-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 12 | 60 | 322 |
| H70140-1210-06S | 12 | 6 | 106 | H70140-2410-48S | 24 | 48 | 322 |
| H70140-1410-04S | 14 | 4 | 106 | H70140-3610-36S | 36 | 36 | 322 |
| H70140-1610-02S | 16 | 2 | 106 | H70140-84S | 0 | 84 | 370 |
| H70140-24S | 0 | 24 | 130 | H70140-1210-72S | 12 | 72 | 370 |
| Η h70140-0410-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 4 | 20 | 130 | Η h70140-2410-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 24 | 60 | 370 |
| H70140-0610-18S | 6 | 18 | 130 | H70140-3610-48S | 36 | 48 | 370 |
| H70140-1210-12S | 12 | 12 | 130 | H70140-96S | 0 | 96 | 418 |
| H70140-1810-06S | 18 | 6 | 130 | H70140-1210-84S | 12 | 84 | 418 |
| H70140-2410 | 24 | 0 | 130 | H70140-2410-72S | 24 | 72 | 418 |
| Η h70140-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 0 | 30 | 154 | Η h70140-3610-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 36 | 60 | 418 |
| H70140-0610-24S | 6 | 24 | 154 | H70140-4210-54S | 42 | 54 | 418 |
| H70140-1210-18S | 12 | 18 | 154 | H70140-108S | 0 | 108 | 466 |
| H70140-1810-12S | 18 | 12 | 154 | H70140-1210-96S | 12 | 96 | 466 |
| H70140-2410-06S | 24 | 6 | 154 | H70140-2410-84S | 24 | 84 | 466 |
| H70140-3010 | 30 | 0 | 154 | H70140-3610-72S | 36 | 72 | 466 |
* Παρατήρηση: τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για το μεγαλύτερο ρεύμα, κυκλώματα Ν 10A για να πάρουν N*10A, όπως 2 κυκλώματα 10A παράλληλα για τα κυκλώματα αριθ. 20A use.10A και τα κυκλώματα σημάτων (5A) Κανένας μπορεί να προσαρμοστεί βασισμένος στα τυποποιημένα προϊόντα, pls έρευνα Senring για τις λεπτομέρειες.
H70140 πίνακας βαθμού
| Κώδικας βαθμού | Max που περιστρέφεται την ταχύτητα | Οικονομικά ενεργή ζωή | Υλικό επαφών |
| Γ (πρότυπα) | 250RPM | επαναστάσεις 20 εκατομμυρίων | πολύτιμο μέταλλο |
| Δ (Industrical) | 600RPM | επαναστάσεις 80 εκατομμυρίων | πολύτιμο μέταλλο |
| Χ (υψηλό - ποιότητα) | 1000RPM | 150 επαναστάσεις εκατομμυρίων | χρυσό κράμα |
