Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
H70185
Μας ελάτε σε επαφή με

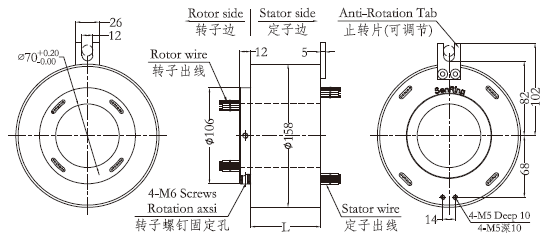

Το μέγεθος 70mm OD 158mm τρυπών μέσω άντεξε το ρεύμα δαχτυλιδιών ολίσθησης και τα κανάλια μπορούν να προσαρμοστούν

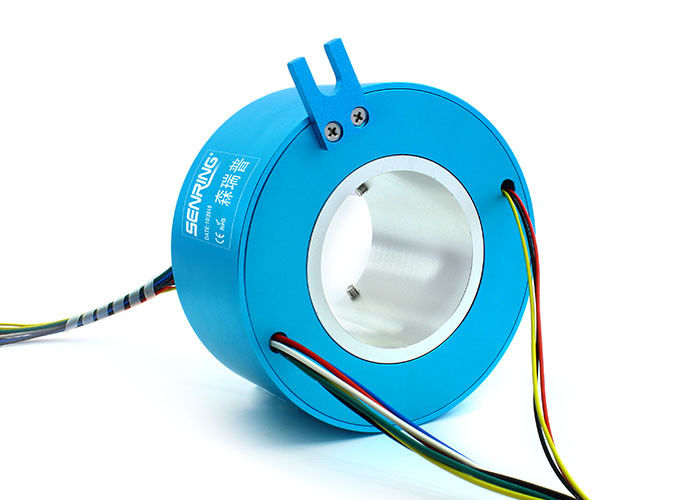

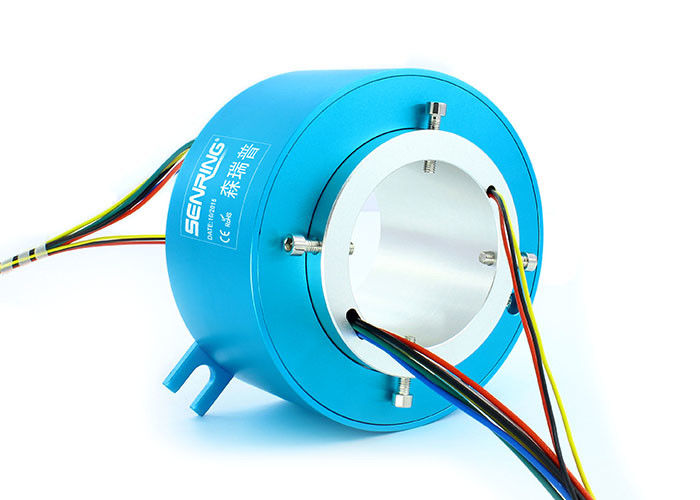

Η περιγραφή H70185 μέσω άντεξε το δαχτυλίδι ολίσθησης
Η σειρά H70158 είναι ένα τυποποιημένο δαχτυλίδι ολίσθησης μέσω-τρυπών αγώγιμο με μια διάμετρο 70mm (κατάλληλος για οποιαδήποτε περιστρεφόμενη συσκευή με μια διάμετρο ≤70mm) και μια εξωτερική διάμετρο 158mm. Μπορεί σταθερά να διαβιβάσει 2 έως 108 κανάλια του ρεύματος ή του σήματος και μπορεί να χρησιμοποιηθεί για οποιαδήποτε συσκευή που απαιτεί την περιστροφή 360° για τη διεύθυνση ή τη διαβίβαση των διάφορων σημάτων.
Τα χαρακτηριστικά γνωρίσματα H70185 μέσω άντεξαν το δαχτυλίδι ολίσθησης
1. Η προηγμένη πολυσημειακή επαφή βουρτσών συστάδων πολύτιμων μετάλλων χρησιμοποιείται για να εξασφαλίσει αξιόπιστη επαφή με εξαιρετικά - χαμηλή τριβή
2. Μπορεί σταθερά να διαβιβάσει 1~108 κανάλια του ρεύματος/του σήματος, με τις πολλαπλάσιες τυποποιημένες προδιαγραφές για να επιλέξει από και τις εξατομικεύσιμες επιλογές
3. Μπορεί να αναμίξει τη διαβίβαση βίντεο, στοιχείων και άλλων σημάτων
4. Υποστηρίζει τη μικτή μετάδοση του σήματος και της δύναμης Ενσωματωμένο σχέδιο δομών, εύκολο να εγκαταστήσει.
| Μηχανικές παράμετροι | |
| Οικονομικά ενεργή ζωή | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Περιστρεφόμενη ταχύτητα | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Υλικό κατοικίας | Κράμα Al |
| Ροπή | 0.05N.m+0.02N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~690VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν | AWG22# επαργυρωμένο τεφλόν |
| μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 800VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |

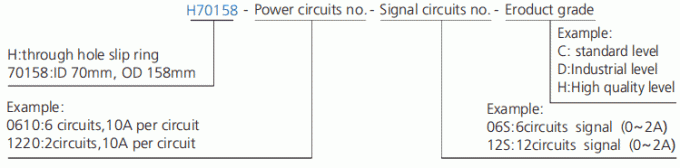

| πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | ||
| 10A | σήμα ή 0-5A | 10A | σήμα ή 0-5A | ||||
| H70158-02S | 0 | 2 | 42 | H70158-36S | 0 | 36 | 178 |
| H70158-0210 | 2 | 0 | 42 | Η h70158-0610-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 6 | 30 | 178 |
| H70158-03S | 0 | 3 | 46 | H70158-1210-24S | 12 | 24 | 178 |
| H70158-0310 | 3 | 0 | 46 | H70158-3610 | 36 | 0 | 178 |
| H70158-06S | 0 | 6 | 58 | H70158-42S | 0 | 42 | 202 |
| H70158-0210-04S | 2 | 4 | 58 | H70158-0610-36S | 6 | 36 | 202 |
| H70158-0410-02S | 4 | 2 | 58 | Η h70158-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 12 | 30 | 202 |
| H70158-0610 | 6 | 0 | 58 | H70158-4210 | 42 | 0 | 202 |
| H70158-12S | 0 | 12 | 82 | H70158-48S | 0 | 48 | 226 |
| H70158-0210-10S | 2 | 10 | 82 | H70158-0610-42S | 6 | 42 | 226 |
| H70158-0310-09S | 3 | 9 | 82 | H70158-1210-36S | 12 | 36 | 226 |
| H70158-0610-06S | 6 | 6 | 82 | Η h70158-1810-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 18 | 30 | 226 |
| H70158-0810-04S | 8 | 4 | 82 | H70158-P2410-24S | 24 | 24 | 226 |
| H70158-1010-02S | 10 | 2 | 82 | H70158-4810 | 48 | 0 | 226 |
| H70158-1210 | 12 | 0 | 82 | Η h70158-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 0 | 60 | 274 |
| H70158-18S | 0 | 18 | 106 | H70158-0610-54S | 6 | 54 | 274 |
| H70158-0210-16S | 2 | 16 | 106 | H70158-0910-51S | 9 | 51 | 274 |
| H70158-0410-14S | 4 | 14 | 106 | H70158-1210-48S | 12 | 48 | 274 |
| H70158-0610-12S | 6 | 12 | 106 | H70158-2410-36S | 24 | 36 | 274 |
| H70158-0810-10S | 8 | 10 | 106 | H70158-72S | 0 | 72 | 322 |
| H70158-1010-08S | 10 | 8 | 106 | Η h70158-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 12 | 60 | 322 |
| H70158-1210-06S | 12 | 6 | 106 | H70158-2410-48S | 24 | 48 | 322 |
| H70158-1410-04S | 14 | 4 | 106 | H70158-3610-36S | 36 | 36 | 322 |
| H70158-1610-02S | 16 | 2 | 106 | H70158-84S | 0 | 84 | 370 |
| H70158-24S | 0 | 24 | 130 | H70158-1210-72S | 12 | 72 | 370 |
| Η h70158-0410-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 4 | 20 | 130 | Η h70158-2410-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 24 | 60 | 370 |
| H70158-0610-18S | 6 | 18 | 130 | H70158-3610-48S | 36 | 48 | 370 |
| H70158-1210-12S | 12 | 12 | 130 | H70158-96S | 0 | 96 | 418 |
| H70158-1810-06S | 18 | 6 | 130 | H70158-1210-84S | 12 | 84 | 418 |
| H70158-2410 | 24 | 0 | 130 | H70158-2410-72S | 24 | 72 | 418 |
| Η h70158-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 0 | 30 | 154 | Η h70158-3610-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 36 | 60 | 418 |
| H70158-0610-24S | 6 | 24 | 154 | H70158-4210-54S | 42 | 54 | 418 |
| H70158-1210-18S | 12 | 18 | 154 | H70158-108S | 0 | 108 | 466 |
| H70158-1810-12S | 18 | 12 | 154 | H70158-1210-96S | 12 | 96 | 466 |
| H70158-2410-06S | 24 | 6 | 154 | H70158-2410-84S | 24 | 84 | 466 |
| H70158-3010 | 30 | 0 | 154 | H70158-3610-72S | 36 | 72 | 466 |
* Παρατήρηση: τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για το μεγαλύτερο ρεύμα, κυκλώματα Ν 10A για να πάρουν N*10A, όπως 2 κυκλώματα 10A παράλληλα για τα κυκλώματα αριθ. 20A use.10A και τα κυκλώματα σημάτων (5A) Κανένας μπορεί να προσαρμοστεί βασισμένος στα τυποποιημένα προϊόντα, pls έρευνα Senring για τις λεπτομέρειες.
H70185 πίνακας βαθμού
| Κώδικας βαθμού | Max που περιστρέφεται την ταχύτητα | Οικονομικά ενεργή ζωή | Υλικό επαφών |
| Γ (πρότυπα) | 250RPM | επαναστάσεις 20 εκατομμυρίων | πολύτιμο μέταλλο |
| Δ (Industrical) | 600RPM | επαναστάσεις 80 εκατομμυρίων | πολύτιμο μέταλλο |
| Χ (υψηλό - ποιότητα) | 1000RPM | 150 επαναστάσεις εκατομμυρίων | χρυσό κράμα |
Τι είναι ένα δαχτυλίδι ολίσθησης;
Ένα δαχτυλίδι ολίσθησης είναι μια ηλεκτρομηχανική συσκευή που επιτρέπει τη μετάδοση της δύναμης και των ηλεκτρικών σημάτων από έναν στάσιμο σε μια περιστρεφόμενη δομή. Ένα δαχτυλίδι ολίσθησης μπορεί να χρησιμοποιηθεί σε οποιοδήποτε ηλεκτρομηχανικό σύστημα που απαιτεί την περιστροφή διαβιβάζοντας τη δύναμη ή τα σήματα. Μπορεί να βελτιώσει τη μηχανική απόδοση, να απλοποιήσει τη λειτουργία συστημάτων και να αποβάλει τα ζημία-επιρρεπή καλώδια που ταλαντεύουν από τις κινητές ενώσεις.
