Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
H90185
Μας ελάτε σε επαφή με

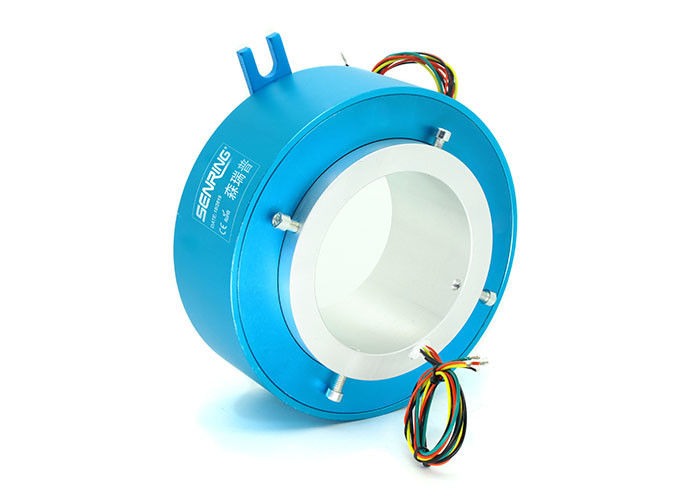

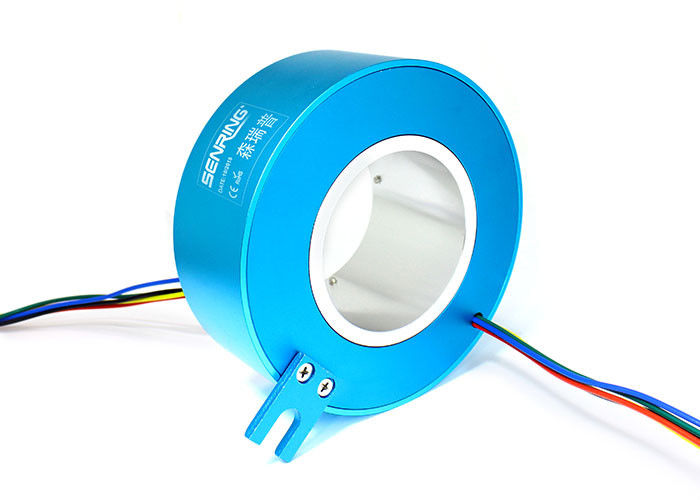

Το μέσο μέγεθος 90mm μέσω του δαχτυλιδιού ολίσθησης τρυπών παρέχει την περιστροφή 360-βαθμού για την αγώγιμη ή μετάδοση σημάτων
Η περιγραφή H90185 μέσω άντεξε το δαχτυλίδι ολίσθησης

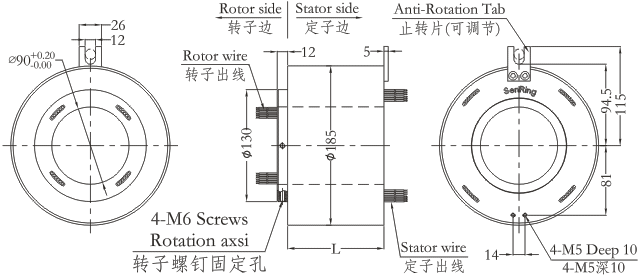

Το SenRing η σειρά H90185 είναι ένα τυποποιημένο δαχτυλίδι ολίσθησης μέσω-τρυπών αγώγιμο με μια διάμετρο 90mm (κατάλληλος για οποιαδήποτε περιστρεφόμενη συσκευή με μια διάμετρο ≤90mm) και μια εξωτερική διάμετρο 185mm. Είναι κατάλληλο για την περιστροφή 360 βαθμού για την αγώγιμη ή μετάδοση σημάτων για τις περιστρεφόμενες συσκευές με έναν περιστρεφόμενο άξονα ≤90mm, όπως ο εκπαιδευτικός εξοπλισμός προσομοίωσης, τα όργανα δοκιμής εφαρμοσμένης μηχανικής, ο εξοπλισμός λήξης επιφάνειας μετάλλων, τα ρομπότ, οι γραμμές παραγωγής εγγράφου, τα μηχανήματα εκτύπωσης, τα συνεχή μεταβιβάζοντας μηχανήματα, οι αισθητήρες, ο εξοπλισμός παραγωγής καλωδίων και δοκιμής, και άλλοι διάφοροι τομείς.
| Μηχανικές παράμετροι | |
| Οικονομικά ενεργή ζωή | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Περιστρεφόμενη ταχύτητα | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Υλικό κατοικίας | Κράμα Al |
| Ροπή | 0.05N.m+0.02N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~690VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν | AWG22# επαργυρωμένο τεφλόν |
| μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 800VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
Τα χαρακτηριστικά γνωρίσματα H150248 μέσω άντεξαν το δαχτυλίδι ολίσθησης
1. Η προηγμένη πολυσημειακή επαφή βουρτσών συστάδων πολύτιμων μετάλλων χρησιμοποιείται για να εξασφαλίσει αξιόπιστη επαφή με εξαιρετικά - χαμηλή τριβή
2. Μπορεί σταθερά να διαβιβάσει 1~108 κανάλια του ρεύματος/του σήματος, με τις πολλαπλάσιες τυποποιημένες προδιαγραφές και τις εξατομικεύσιμες επιλογές
3. Μπορεί να αναμίξει τη διαβίβαση βίντεο, στοιχείων και άλλων σημάτων Υποστηρίζει τη μικτή μετάδοση του σήματος και της δύναμης
4. Ενσωματωμένο σχέδιο δομών, εύκολο να εγκαταστήσει.
Εξατομικεύσιμες παράμετροι
1. Αριθμοί κυκλωμάτων/άνοιγμα/διαστάσεις/βαθμός ρευμάτων/προστασίας/περιστρεφόμενη ταχύτητα
2. Σήματα μετάδοσης video/USB/HDMI/fiber/RF/Ethernet συνδυασμού
3. Συνδυασμένοι πνευματικός και υδραυλικός

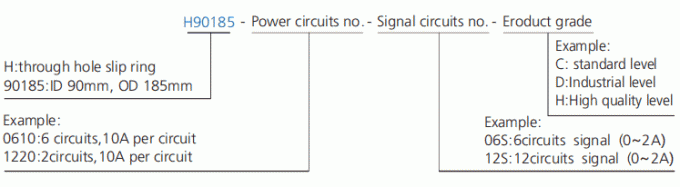

| πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | ||
| 10A | σήμα ή 0-5A | 10A | σήμα ή 0-5A | ||||
| H90185-02S | 0 | 2 | 48 | H90185-36S | 0 | 36 | 184 |
| H90185-0210 | 2 | 0 | 48 | H90185--η 0610-δεκαετία του '30 | 6 | 30 | 184 |
| H90185-03S | 0 | 3 | 52 | H90185-1210-24S | 12 | 24 | 184 |
| H90185-0310 | 3 | 0 | 52 | H90185-3610 | 36 | 0 | 184 |
| H90185-06S | 0 | 6 | 64 | H90185-42S | 0 | 42 | 208 |
| H90185-0210-04S | 2 | 4 | 64 | H90185-0610-36S | 6 | 36 | 208 |
| H90185-0410-02S | 4 | 2 | 64 | Η h90185-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 12 | 30 | 208 |
| H90185-0610 | 6 | 0 | 64 | H90185-4210 | 42 | 0 | 208 |
| H90185-12S | 0 | 12 | 88 | H90185-48S | 0 | 48 | 232 |
| H90185-0210-10S | 2 | 10 | 88 | H90185-0610-42S | 6 | 42 | 232 |
| H90185-0310-09S | 3 | 9 | 88 | H90185-1210-36S | 12 | 36 | 232 |
| H90185-0610-06S | 6 | 6 | 88 | Η h90185-1810-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 18 | 30 | 232 |
| H90185-0810-04S | 8 | 4 | 88 | H90185-P2410-24S | 24 | 24 | 232 |
| H90185-1010-02S | 10 | 2 | 88 | H90185-4810 | 48 | 0 | 232 |
| H90185-1210 | 12 | 0 | 88 | Η h90185-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 0 | 60 | 280 |
| H90185-18S | 0 | 18 | 112 | H90185-0610-54S | 6 | 54 | 280 |
| H90185-0210-16S | 2 | 16 | 112 | H90185-0910-51S | 9 | 51 | 280 |
| H90185-0410-14S | 4 | 14 | 112 | H90185-1210-48S | 12 | 48 | 280 |
| H90185-0610-12S | 6 | 12 | 112 | H90185-2410-36S | 24 | 36 | 280 |
| H90185-0810-10S | 8 | 10 | 112 | H90185-72S | 0 | 72 | 328 |
| H90185-1010-08S | 10 | 8 | 112 | Η h90185-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 12 | 60 | 328 |
| H90185-1210-06S | 12 | 6 | 112 | H90185-2410-48S | 24 | 48 | 328 |
| H90185-1410-04S | 14 | 4 | 112 | H90185-3610-36S | 36 | 36 | 328 |
| H90185-1610-02S | 16 | 2 | 112 | H90185-84S | 0 | 84 | 376 |
| H90185-24S | 0 | 24 | 136 | H90185-1210-72S | 12 | 72 | 376 |
| Η h90185-0410-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 4 | 20 | 136 | Η h90185-2410-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 24 | 60 | 376 |
| H90185-0610-18S | 6 | 18 | 136 | H90185-3610-48S | 36 | 48 | 376 |
| H90185-1210-12S | 12 | 12 | 136 | H90185-96S | 0 | 96 | 426 |
| H90185-1810-06S | 18 | 6 | 136 | H90185-1210-84S | 12 | 84 | 426 |
| H90185-2410 | 24 | 0 | 136 | H90185-2410-72S | 24 | 72 | 426 |
| Η h90185-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 0 | 30 | 160 | Η h90185-3610-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 36 | 60 | 426 |
| H90185-0610-24S | 6 | 24 | 160 | H90185-4210-54S | 42 | 54 | 426 |
| H90185-1210-18S | 12 | 18 | 160 | H90185-108S | 0 | 108 | 472 |
| H90185-1810-12S | 18 | 12 | 160 | H90185-1210-96S | 12 | 96 | 472 |
| H90185-2410-06S | 24 | 6 | 160 | H90185-2410-84S | 24 | 84 | 472 |
| H90185-3010 | 30 | 0 | 160 | H90185-3610-72S | 36 | 72 | 472 |
* Παρατήρηση: τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για το μεγαλύτερο ρεύμα, κυκλώματα Ν 10A για να πάρουν N*10A, όπως 2 κυκλώματα 10A παράλληλα για τα κυκλώματα αριθ. 20A use.10A και τα κυκλώματα σημάτων (5A) Κανένας μπορεί να προσαρμοστεί βασισμένος στα τυποποιημένα προϊόντα, pls έρευνα Senring για τις λεπτομέρειες.
H90185 πίνακας βαθμού
| Κώδικας βαθμού | Max που περιστρέφεται την ταχύτητα | Οικονομικά ενεργή ζωή | Υλικό επαφών |
| Γ (πρότυπα) | 250RPM | επαναστάσεις 20 εκατομμυρίων | πολύτιμο μέταλλο |
| Δ (Industrical) | 600RPM | επαναστάσεις 80 εκατομμυρίων | πολύτιμο μέταλλο |
| Χ (υψηλό - ποιότητα) | 1000RPM | 150 επαναστάσεις εκατομμυρίων | χρυσό κράμα |
Πώς επιλέγω ένα δαχτυλίδι ολίσθησης;
Η κατάλληλη επιλογή μιας λύσης δαχτυλιδιών ολίσθησης απαιτεί τις λεπτομέρειες για τις λειτουργούσες παραμέτρους της αίτησής σας συμπεριλαμβανομένων των συνολικών κυκλωμάτων, τάση και amps ανά το κύκλωμα, τη λειτουργούσα ταχύτητα, και τοποθετώντας τύπο. Εάν είστε βέβαιοι ότι μια συνήθεια/μια τροποποιημένη λύση απαιτείται πιθανότατα ή βοήθεια ανάγκης στην επιλογή σας, μας ελάτε σε επαφή με για να πάρετε αρχισμένος.
