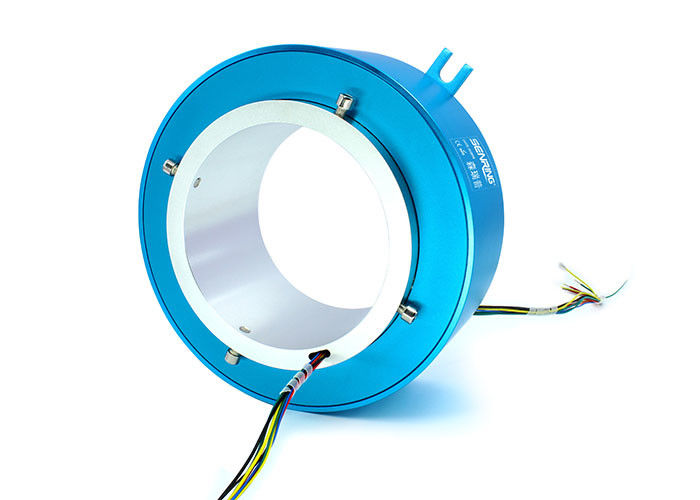

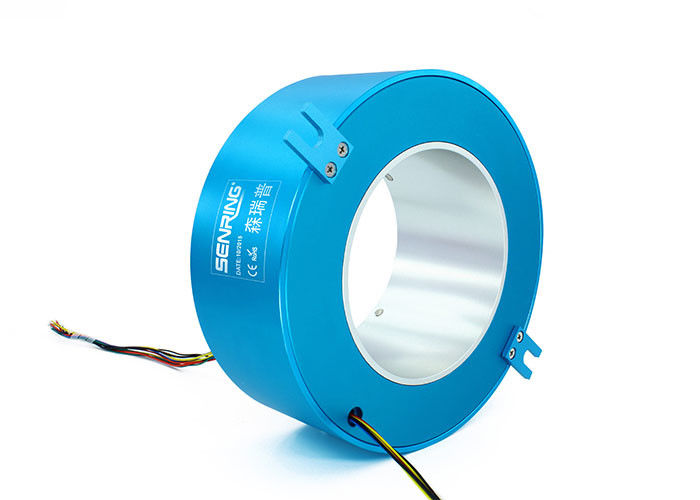

Μέγεθος 120mm τρυπών κοίλος άξονας μέσω του δαχτυλιδιού ολίσθησης τρυπών
Η περιγραφή H120215 μέσω άντεξε το δαχτυλίδι ολίσθησης

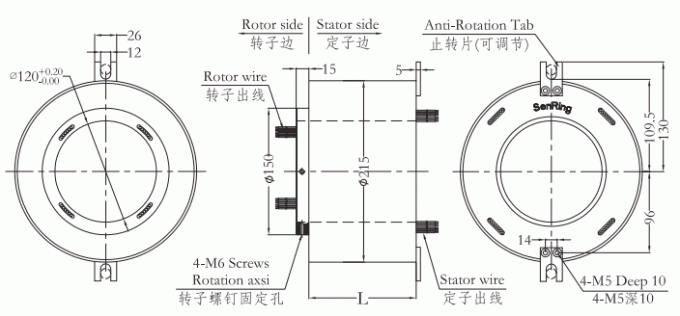

Η σειρά Senring H120215 μέσω-άντεξε το αγώγιμο δαχτυλίδι ολίσθησης, με μια διάμετρο μέσω-τρυπών 120mm (κατάλληλος για οποιαδήποτε περιστρεφόμενη συσκευή με μια διάμετρο ≤120mm), μια εξωτερική διάμετρο 215mm, και μια ακέραια δομή του αγώγιμου δαχτυλιδιού ολίσθησης ακρίβειας. Το δαχτυλίδι ολίσθησης σειράς H120215 μπορεί σταθερά να διαβιβάσει το ρεύμα 10A (10A ανά κύκλωμα) ή το σήμα 2A, και μπορεί να χρησιμοποιηθεί στις καυτές μηχανές ψεκασμού κόλλας λειωμένων μετάλλων (καυτός ψεκασμός κόλλας λειωμένων μετάλλων και σύνθετος εξοπλισμός, όπως H120215-06S-1L, το οποίο μπορεί να περάσει 6 κανάλια του σήματος και 1 κανάλι του αερίου), το μακρινό σύστημα ελέγχου μετάδοσης για τους μετρητές θερμότητας, τα συστήματα ελέγχου αυτοματοποίησης (όπως H120215-06S), τα αυτόματα ρομπότ συγκόλλησης (όπως τα αυτόματα ρομπότ συγκόλλησης φορτηγών απορρίψεων, τα βοηθητικά ρομπότ συγκόλλησης φορτηγών δεξαμενών, κ.λπ.), τα αυτόματα τέμνοντα ρομπότ (όπως H120215-1210), τον εξοπλισμό γεωργικής και επεξεργασίας πετρελαίου.
Εφαρμογή:
Καυτές μηχανές ψεκασμού κόλλας λειωμένων μετάλλων, ρομπότ συγκόλλησης, τέμνοντα ρομπότ, και φρενάροντας συσκευές στους διάφορους τομείς.
| Παράμετροι Mechanicall | |
| Οικονομικά ενεργή ζωή | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Περιστρεφόμενη ταχύτητα | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Υλικό κατοικίας | Κράμα Al |
| Ροπή | 0.05N.m+0.02N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~690VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν | AWG22# επαργυρωμένο τεφλόν |
| μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 800VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
Τα χαρακτηριστικά γνωρίσματα H120215 μέσω άντεξαν το δαχτυλίδι ολίσθησης
1. Η προηγμένη πολυσημειακή τεχνολογία βουρτσών επαφών εξασφαλίζει αξιόπιστη επαφή με τη χαμηλή τριβή
2. η δύναμη/το σήμα, το ρεύμα και τα κανάλια υποστήριξης 1~108circuits μπορούν να προσαρμοστούν
3. Μπορέστε να προσαρμοστείτε για να συνδυάσει τη διαβίβαση δύναμης/σημάτων
4. Υποστήριξη που διαβιβάζει τη δύναμη με τα σήματα
5. Ενσωματωμένο σχέδιο δομών, εύκολη εγκατάσταση.
Τα πλεονεκτήματα των μεγάλων δαχτυλιδιών ολίσθησης μέσω-through-bore είναι τα ακόλουθα:
1. Ευρεία δυνατότητα εφαρμογής
2. Μεγάλο σχέδιο ανοιγμάτων
3. Εξατομικεύσιμος
4. Σταθερή απόδοση μετάδοσης
5. Εύκολη εγκατάσταση
6. Ισχυρή διάρκεια

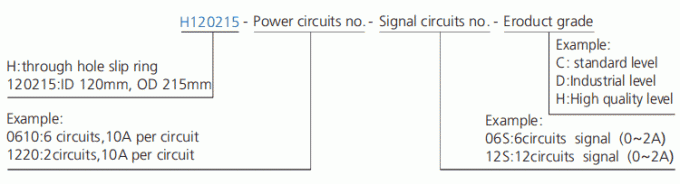

| πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | ||
| 10A | σήμα ή 0-5A | 10A | σήμα ή 0-5A | ||||
| H120215-02S | 0 | 2 | 56 | H120215-36S | 0 | 36 | 192 |
| H120215-0210 | 2 | 0 | 56 | H120215--η 0610-δεκαετία του '30 | 6 | 30 | 192 |
| H120215-03S | 0 | 3 | 60 | H120215-1210-24S | 12 | 24 | 192 |
| H120215-0310 | 3 | 0 | 60 | H120215-3610 | 36 | 0 | 192 |
| H120215-06S | 0 | 6 | 72 | H120215-42S | 0 | 42 | 216 |
| H120215-0210-04S | 2 | 4 | 72 | H120215-0610-36S | 6 | 36 | 216 |
| H120215-0410-02S | 4 | 2 | 72 | Η h120215-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 12 | 30 | 216 |
| H120215-0610 | 6 | 0 | 72 | H120215-4210 | 42 | 0 | 216 |
| H120215-12S | 0 | 12 | 96 | H120215-48S | 0 | 48 | 240 |
| H120215-0210-10S | 2 | 10 | 96 | H120215-0610-42S | 6 | 42 | 240 |
| H120215-0310-09S | 3 | 9 | 96 | H120215-1210-36S | 12 | 36 | 240 |
| H120215-0610-06S | 6 | 6 | 96 | Η h120215-1810-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 18 | 30 | 240 |
| H120215-0810-04S | 8 | 4 | 96 | H120215-P2410-24S | 24 | 24 | 240 |
| H120215-1010-02S | 10 | 2 | 96 | H120215-4810 | 48 | 0 | 240 |
| H120215-1210 | 12 | 0 | 96 | Η h120215-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 0 | 60 | 288 |
| H120215-18S | 0 | 18 | 120 | H120215-0610-54S | 6 | 54 | 288 |
| H120215-0210-16S | 2 | 16 | 120 | H120215-0910-51S | 9 | 51 | 288 |
| H120215-0410-14S | 4 | 14 | 120 | H120215-1210-48S | 12 | 48 | 288 |
| H120215-0610-12S | 6 | 12 | 120 | H120215-2410-36S | 24 | 36 | 288 |
| H120215-0810-10S | 8 | 10 | 120 | H120215-72S | 0 | 72 | 336 |
| H120215-1010-08S | 10 | 8 | 120 | Η h120215-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 12 | 60 | 336 |
| H120215-1210-06S | 12 | 6 | 120 | H120215-2410-48S | 24 | 48 | 336 |
| H120215-1410-04S | 14 | 4 | 120 | H120215-3610-36S | 36 | 36 | 336 |
| H120215-1610-02S | 16 | 2 | 120 | H120215-84S | 0 | 84 | 384 |
| H120215-24S | 0 | 24 | 144 | H120215-1210-72S | 12 | 72 | 384 |
| Η h120215-0410-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 4 | 20 | 144 | Η h120215-2410-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 24 | 60 | 384 |
| H120215-0610-18S | 6 | 18 | 144 | H120215-3610-48S | 36 | 48 | 384 |
| H120215-1210-12S | 12 | 12 | 144 | H120215-96S | 0 | 96 | 434 |
| H120215-1810-06S | 18 | 6 | 144 | H120215-1210-84S | 12 | 84 | 434 |
| H120215-2410 | 24 | 0 | 144 | H120215-2410-72S | 24 | 72 | 434 |
| Η h120215-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 0 | 30 | 168 | Η h120215-3610-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 36 | 60 | 434 |
| H120215-0610-24S | 6 | 24 | 168 | H120215-4210-54S | 42 | 54 | 434 |
| H120215-1210-18S | 12 | 18 | 168 | H120215-108S | 0 | 108 | 480 |
| H120215-1810-12S | 18 | 12 | 168 | H120215-1210-96S | 12 | 96 | 480 |
| H120215-2410-06S | 24 | 6 | 168 | H120215-2410-84S | 24 | 84 | 480 |
| H120215-3010 | 30 | 0 | 168 | H120215-3610-72S | 36 | 72 | 480 |
* Παρατήρηση: τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για το μεγαλύτερο ρεύμα, κυκλώματα Ν 10A για να πάρουν N*10A, όπως 2 κυκλώματα 10A παράλληλα για τα κυκλώματα αριθ. 20A use.10A και τα κυκλώματα σημάτων (5A) Κανένας μπορεί να προσαρμοστεί βασισμένος στα τυποποιημένα προϊόντα, pls έρευνα Senring για τις λεπτομέρειες.
H120215 πίνακας βαθμού
| Κώδικας βαθμού | Max που περιστρέφεται την ταχύτητα | Οικονομικά ενεργή ζωή | Υλικό επαφών |
| Γ (πρότυπα) | 250RPM | επαναστάσεις 20 εκατομμυρίων | πολύτιμο μέταλλο |
| Δ (Industrical) | 600RPM | επαναστάσεις 80 εκατομμυρίων | πολύτιμο μέταλλο |
| Χ (υψηλό - ποιότητα) | 1000RPM | 150 επαναστάσεις εκατομμυρίων | χρυσό κράμα |
