Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
H180298
Μας ελάτε σε επαφή με

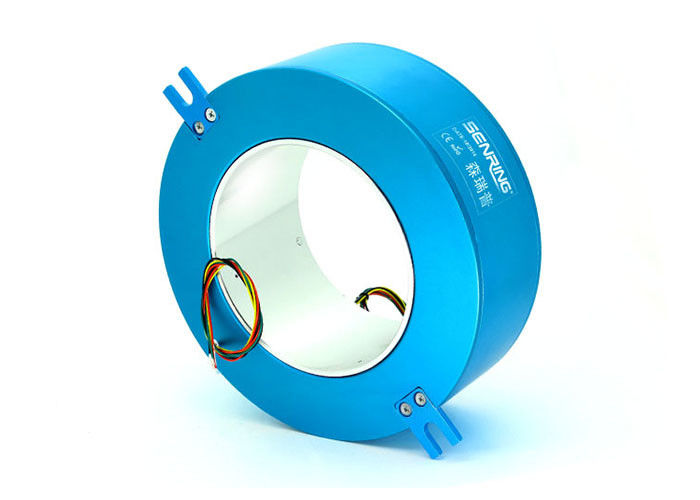

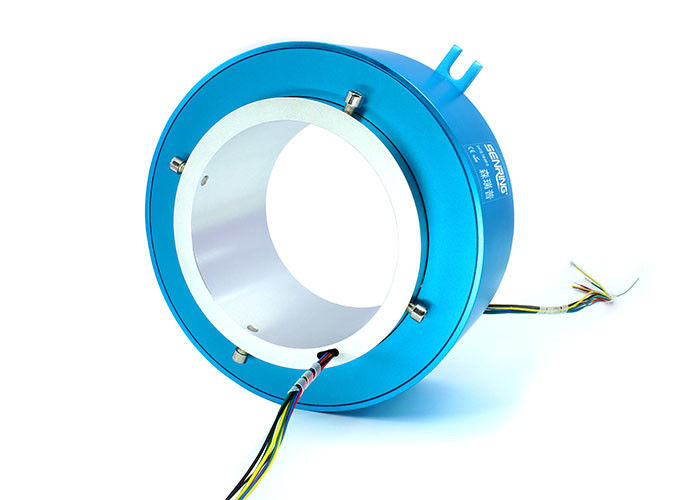

Μεγάλη διάμετρος μέσω-τρυπών του 180mm ενσωματωμένου δομών δαχτυλιδιού ολίσθησης ακρίβειας αγώγιμου
Η περιγραφή H180298 μέσω άντεξε το δαχτυλίδι ολίσθησης

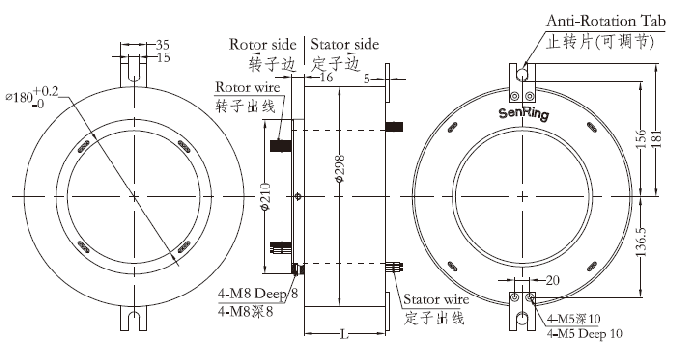

Το αγώγιμο δαχτυλίδι ολίσθησης σειράς Senring H180298 με μια μεγάλη διάμετρο μέσω-τρυπών 180mm (κατάλληλος για οποιαδήποτε περιστρεφόμενη συσκευή με μια διάμετρο τρυπών ≤180mm) και μια εξωτερική διάμετρο 298mm είναι ένα ενσωματωμένο ακρίβεια δαχτυλίδι ολίσθησης δομών αγώγιμο. Μπορεί σταθερά να διαβιβάσει το ρεύμα 10A (ποσοστό * 10A) ή το σήμα 2A και μπορεί να χρησιμοποιηθεί σε οποιαδήποτε συσκευή που απαιτεί την περιστροφή 360° για τη διεύθυνση ή τη διαβίβαση των διάφορων σημάτων ελέγχου, όπως ο εξοπλισμός παραγωγής καλωδίων (όπως H180298-0410), ο εξοπλισμός λήξης επιφάνειας μετάλλων (όπως H180298-0210), ο εξοπλισμός αυτοματοποίησης, οι γραμμές παραγωγής εργοστασίων, κ.λπ.»
Εφαρμογή:
Εξοπλισμός παραγωγής καλωδίων, εξοπλισμός επεξεργασίας επιφάνειας μετάλλων, εξοπλισμός αυτοματοποίησης, και άλλοι διάφοροι τομείς.
| Παράμετροι Mechanicall | |
| Οικονομικά ενεργή ζωή | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Περιστρεφόμενη ταχύτητα | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Υλικό κατοικίας | Κράμα Al |
| Ροπή | 0.05N.m+0.02N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~690VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν | AWG22# επαργυρωμένο τεφλόν |
| μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 800VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
Τα χαρακτηριστικά γνωρίσματα H180298 μέσω άντεξαν το δαχτυλίδι ολίσθησης
1. Max που περιστρέφεται την ταχύτητα: 150RPM, 600RPM, 1200RPM (ΠΡΟΑΙΡΕΤΙΚΌ)
2. Το τυποποιημένο πρότυπο υποστηρίζει τη δύναμη 2~36 κυκλωμάτων (0~10A) ή το σήμα 2~108 κυκλωμάτων (0~5A), το ρεύμα και τα κανάλια μπορούν να προσαρμοστούν
3. Η επαφή materil χρησιμοποίησε το πολύτιμο μέταλλο, εξασφαλίζει το stablity και την οικονομικά ενεργή ζωή
4. Υποστήριξη που διαβιβάζει τη δύναμη με τα σήματα
5. Ενσωματωμένο σχέδιο δομών, εύκολη εγκατάσταση.

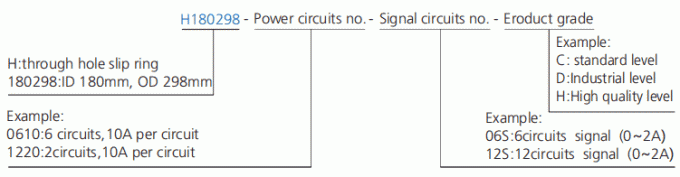

| πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | πρότυπο | κυκλώματα | Μήκος Λ (χιλ.) | ||
| 10A | σήμα ή 0-5A | 10A | σήμα ή 0-5A | ||||
| H180298-02S | 0 | 2 | 70 | H180298-36S | 0 | 36 | 240 |
| H180298-0210 | 2 | 0 | 70 | H180298--η 0610-δεκαετία του '30 | 6 | 30 | 240 |
| H180298-03S | 0 | 3 | 75 | H180298-1210-24S | 12 | 24 | 240 |
| H180298-0310 | 3 | 0 | 75 | H180298-3610 | 36 | 0 | 240 |
| H180298-06S | 0 | 6 | 90 | H180298-42S | 0 | 42 | 270 |
| H180298-0210-04S | 2 | 4 | 90 | H180298-0610-36S | 6 | 36 | 270 |
| H180298-0410-02S | 4 | 2 | 90 | Η h180298-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 12 | 30 | 270 |
| H180298-0610 | 6 | 0 | 90 | H180298-4210 | 42 | 0 | 270 |
| H180298-12S | 0 | 12 | 120 | H180298-48S | 0 | 48 | 300 |
| H180298-0210-10S | 2 | 10 | 120 | H180298-0610-42S | 6 | 42 | 300 |
| H180298-0310-09S | 3 | 9 | 120 | H180298-1210-36S | 12 | 36 | 300 |
| H180298-0610-06S | 6 | 6 | 120 | Η h180298-1810-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 18 | 30 | 300 |
| H180298-0810-04S | 8 | 4 | 120 | H180298-P2410-24S | 24 | 24 | 300 |
| H180298-1010-02S | 10 | 2 | 120 | H180298-4810 | 48 | 0 | 300 |
| H180298-1210 | 12 | 0 | 120 | Η h180298-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 0 | 60 | 360 |
| H180298-18S | 0 | 18 | 150 | H180298-0610-54S | 6 | 54 | 360 |
| H180298-0210-16S | 2 | 16 | 150 | H180298-0910-51S | 9 | 51 | 360 |
| H180298-0410-14S | 4 | 14 | 150 | H180298-1210-48S | 12 | 48 | 360 |
| H180298-0610-12S | 6 | 12 | 150 | H180298-2410-36S | 24 | 36 | 360 |
| H180298-0810-10S | 8 | 10 | 150 | H180298-72S | 0 | 72 | 420 |
| H180298-1010-08S | 10 | 8 | 150 | Η h180298-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 12 | 60 | 420 |
| H180298-1210-06S | 12 | 6 | 150 | H180298-2410-48S | 24 | 48 | 420 |
| H180298-1410-04S | 14 | 4 | 150 | H180298-3610-36S | 36 | 36 | 420 |
| H180298-1610-02S | 16 | 2 | 150 | H180298-84S | 0 | 84 | 480 |
| H180298-24S | 0 | 24 | 180 | H180298-1210-72S | 12 | 72 | 480 |
| Η h180298-0410-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 4 | 20 | 180 | Η h180298-2410-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 24 | 60 | 480 |
| H180298-0610-18S | 6 | 18 | 180 | H180298-3610-48S | 36 | 48 | 480 |
| H180298-1210-12S | 12 | 12 | 180 | H180298-96S | 0 | 96 | 540 |
| H180298-1810-06S | 18 | 6 | 180 | H180298-1210-84S | 12 | 84 | 540 |
| H180298-2410 | 24 | 0 | 180 | H180298-2410-72S | 24 | 72 | 540 |
| Η h180298-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 0 | 30 | 210 | Η h180298-3610-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 36 | 60 | 540 |
| H180298-0610-24S | 6 | 24 | 210 | H180298-4210-54S | 42 | 54 | 540 |
| H180298-1210-18S | 12 | 18 | 210 | H180298-108S | 0 | 108 | 600 |
| H180298-1810-12S | 18 | 12 | 210 | H180298-1210-96S | 12 | 96 | 600 |
| H180298-2410-06S | 24 | 6 | 210 | H180298-2410-84S | 24 | 84 | 600 |
| H180298-3010 | 30 | 0 | 210 | H180298-3610-72S | 36 | 72 | 600 |
* Παρατήρηση: τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για το μεγαλύτερο ρεύμα, κυκλώματα Ν 10A για να πάρουν N*10A, όπως 2 κυκλώματα 10A παράλληλα για τα κυκλώματα αριθ. 20A use.10A και τα κυκλώματα σημάτων (5A) Κανένας μπορεί να προσαρμοστεί βασισμένος στα τυποποιημένα προϊόντα, pls έρευνα Senring για τις λεπτομέρειες.
H180298 πίνακας βαθμού
| Κώδικας βαθμού | Max που περιστρέφεται την ταχύτητα | Οικονομικά ενεργή ζωή | Υλικό επαφών |
| Γ (πρότυπα) | 250RPM | επαναστάσεις 20 εκατομμυρίων | πολύτιμο μέταλλο |
| Δ (Industrical) | 600RPM | επαναστάσεις 80 εκατομμυρίων | πολύτιμο μέταλλο |
| Χ (υψηλό - ποιότητα) | 1000RPM | 150 επαναστάσεις εκατομμυρίων | χρυσό κράμα |
Ένα αγώγιμο δαχτυλίδι ολίσθησης ακρίβειας με μια ενσωματωμένη δομή και μια διάμετρο μέσω-τρυπών 180mm είναι μια μεγάλης ακρίβειας περιστρεφόμενη συσκευή διεπαφών, συνήθως αποτελούμενος από δύο περιστρεφόμενα μέρη, εσωτερικό και έναν εξωτερικό. Το αγώγιμο σύστημα δαχτυλιδιών και βουρτσών μπορεί να χρησιμοποιηθεί για να διαβιβάσει τα διάφορα σήματα και τη δύναμη. Το ενσωματωμένο δομικό σχέδιό του το καθιστά σταθερότερο και ανθεκτικό, ικανό να αντισταθεί τις εφαρμογές μεγάλης περιστροφής και βαριών φορτίων. Επιπλέον, η μεγάλης ακρίβειας επεξεργασία της εξασφαλίζει τη μακροπρόθεσμες σταθερές απόδοση και την αξιοπιστία, που καθιστούν την κατάλληλη για τους διάφορους τομείς εφαρμογής που απαιτούν τα υψηλής απόδοσης αγώγιμα δαχτυλίδια ολίσθησης.
