Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3012012
Μας ελάτε σε επαφή με

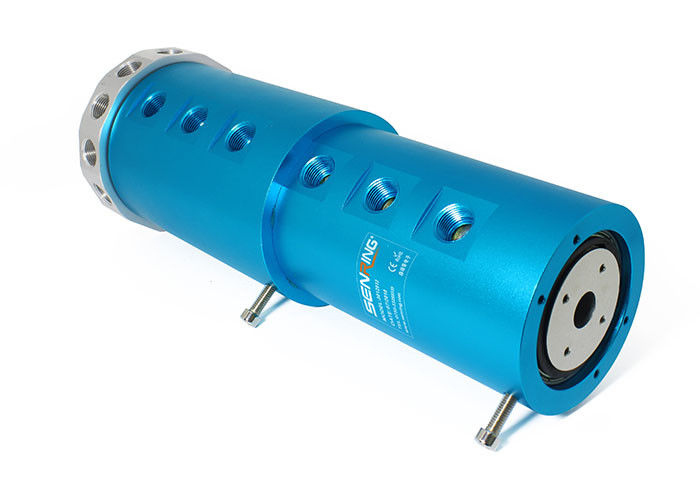

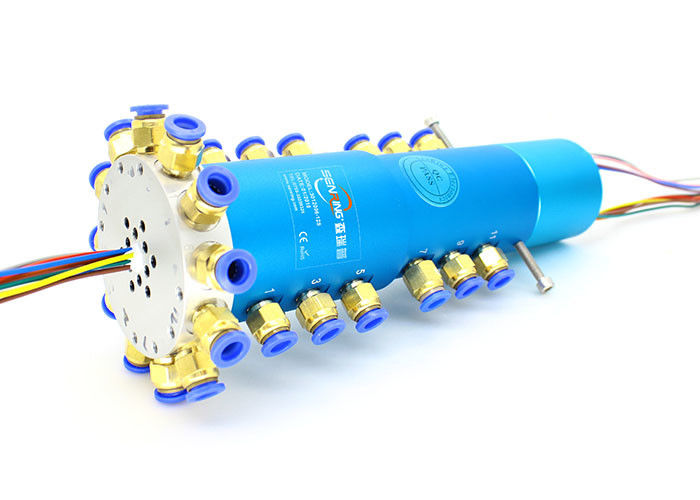

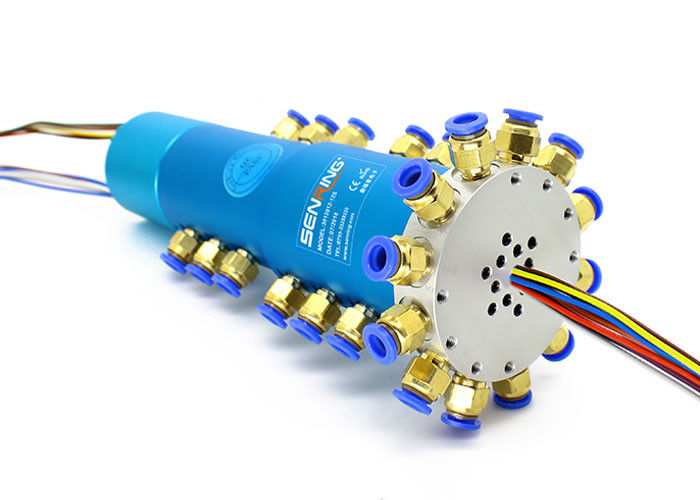

12 πνευματική και ηλεκτρική περιστροφική υποστήριξη 10~12mm ένωσης μεταβάσεων σωλήνες
Περιγραφή 3012012 πνευματικών περιστροφικών ενώσεων
SENRING 12 πνευματική & ηλεκτρική περιστροφική ένωση μεταβάσεων 3012012 σειρές λιμένας με τυποποιημένου G3/8» για τους σωλήνες 10~12mm μπορεί να μεταφέρει πνευματικό από το στατικό μέρος στο περιστρεφόμενο μέρος των συσκευών κατάλληλων να μεταφέρουν τα διάφορα μέσα συμπεριλαμβανομένου του ατμού, κενό, αέρας, κενό
Χαρακτηριστικά γνωρίσματα 3012012 πνευματικών περιστροφικών ενώσεων
1. Υποστήριξη που διαβιβάζει τη μικτά δύναμη και τα σήματα, όπως USB, HDMI, το ethernet 1000M, το VGA, DVI, το ομοαξονικό RF (υψηλή συχνότητα), το σήμα σερβο μηχανών, τα βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων… κ.λπ.
2. 360° διαβιβάζει το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση… κ.λπ.
3. Μέγιστη πίεση: 1Mpa (κενό: -1.5kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί)
4. Υποστήριξη 12 λιμένας G3/8» για τους σωλήνες 10~12mm

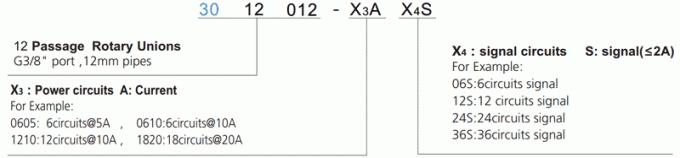

Περιγραφή αριθμού μερών

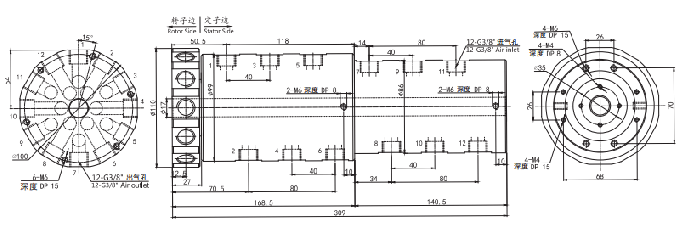

Σχέδιο 3012012 πνευματικών περιστροφικών ενώσεων
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3012012 | 12 μεταβάσεις | G3/8» | 10~12mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
| 3012012-06S | 12 μεταβάσεις | G3/8» | 10~12mm | 6 | 14 |
| 3012012-12S | 12 μεταβάσεις | G3/8» | 10~12mm | 12 | 21 |
| 3012012-24S | 12 μεταβάσεις | G3/8» | 10~12mm | 24 | 35 |
| 3012012-36S | 12 μεταβάσεις | G3/8» | 10~12mm | 36 | 52.3 |
| 3012012-56S | 12 μεταβάσεις | G3/8» | 10~12mm | 56 | 82 |
Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Κυκλώματα δύναμης (10A) | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
| 3012012-06S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 6 | 48 |
| 3012012-0610 | 12 μεταβάσεις | G3/8» | 10~12mm | 6 | 0 | 48 |
| 3012012-12S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 12 | 72 |
| 3012012-0610-06S | 12 μεταβάσεις | G3/8» | 10~12mm | 6 | 6 | 72 |
| 3012012-1210 | 12 μεταβάσεις | G3/8» | 10~12mm | 12 | 0 | 72 |
| 3012012-0610-12S | 12 μεταβάσεις | G3/8» | 10~12mm | 6 | 12 | 96 |
| 3012012-1210-06S | 12 μεταβάσεις | G3/8» | 10~12mm | 12 | 6 | 96 |
| 3012012-18S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 18 | 96 |
| 3012012-1810 | 12 μεταβάσεις | G3/8» | 10~12mm | 18 | 0 | 96 |
| 3012012-0610-18S | 12 μεταβάσεις | G3/8» | 10~12mm | 6 | 18 | 120 |
| 3012012-24S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 24 | 120 |
| 3012012-2410 | 12 μεταβάσεις | G3/8» | 10~12mm | 24 | 0 | 120 |
| 3012012-36S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 36 | 168 |
| 3012012-1210-24S | 12 μεταβάσεις | G3/8» | 10~12mm | 12 | 24 | 168 |
| 3012012-3610 | 12 μεταβάσεις | G3/8» | 10~12mm | 36 | 0 | 168 |
| 3012012-48S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 48 | 216 |
| 3012012-1210-36S | 12 μεταβάσεις | G3/8» | 10~12mm | 12 | 36 | 216 |
| 3012012-4810 | 12 μεταβάσεις | G3/8» | 10~12mm | 48 | 0 | 216 |
| η 3012012-δεκαετία του '60 | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 60 | 264 |
| 3012012-1210-48S | 12 μεταβάσεις | G3/8» | 10~12mm | 12 | 48 | 264 |
| 3012012-72S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 72 | 312 |
| 3012012-2410-48S | 12 μεταβάσεις | G3/8» | 10~12mm | 24 | 48 | 312 |
| 3012012-84S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 84 | 360 |
| η 3012012-2410-δεκαετία του '60 | 12 μεταβάσεις | G3/8» | 10~12mm | 20 | 60 | 360 |
| 3012012-96S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 96 | 408 |
| 3012012-108S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 108 | 456 |
| 3012012-120S | 12 μεταβάσεις | G3/8» | 10~12mm | 0 | 120 | 504 |
Τεχνική προδιαγραφή 3012012 πνευματικών περιστροφικών ενώσεων
| Μεταβάσεις (αέριο) | 12 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 10~12mm, λιμένας G3/8» |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργία Πίεση |
Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <1> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) | |
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
