Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
3024004
Μας ελάτε σε επαφή με
Πνευματικές περιστροφικές ενώσεις 24 ηλεκτρική υποστήριξη 24 κυκλωμάτων Passage+6~36 λιμένας M5 για τους σωλήνες 4mm
Περιγραφή 3024004 πνευματικών περιστροφικών ενώσεων
SENRING 3024004 σειρές 24 περιστροφικές ενώσεις μεταβάσεων παρέχει μια θετική σφραγίδα μεταξύ της στάσιμης διοχέτευσης με σωλήνες και ενός περιστρεφόμενου κυλίνδρου και εφαρμόζεται στο συμπιεσμένο αέρα, ατμός, κενή. υπηρεσία .etc. Διαθέσιμος σε 3024004,3024004-06S, 3024004-12S, 3024004-24S, νεαρός δικυκλιστής 3024004-36S
Τι είναι μια πνευματική περιστροφική ένωση;
Οι πνευματικές περιστροφικές ενώσεις, επίσης γνωστές ως περιστροφικές ενώσεις, είναι συναρμολογήσεις που χρησιμοποιούνται στα αεροκίνητα συστήματα για να επιτρέψουν την περιστροφή μεταξύ των μερών. Οι πνευματικές περιστροφικές συναρμολογήσεις κάθονται μεταξύ ενός στάσιμου μέρους και ενός κινούμενου μέρους.
Χαρακτηριστικά γνωρίσματα 3024004 πνευματικών περιστροφικών ενώσεων
1. Υποστήριξη που διαβιβάζει τη μικτά δύναμη και τα σήματα, όπως USB, HDMI, ethernet 1000M, VGA, DVI, ομοαξονικό RF (υψηλή συχνότητα), σερβο μηχανή
2. σήμα, βιομηχανικά δαχτυλίδια ολίσθησης λεωφορείων, κ.λπ.
3. 360° διαβιβάζει το συμπιεσμένο αέρα, τον ατμό, την κενή, αρνητική πίεση, τη θετική πίεση… κ.λπ.
4. Μέγιστη πίεση: 1Mpa (κενό: -1.5kPa, η υψηλότερη πίεση μπορεί να προσαρμοστεί)
5. Υποστήριξη 24 λιμένας M5 για τους σωλήνες 4mm

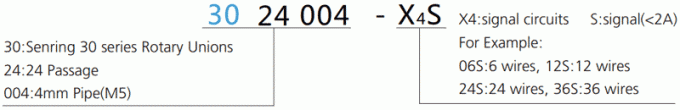

Περιγραφή αριθμού μερών

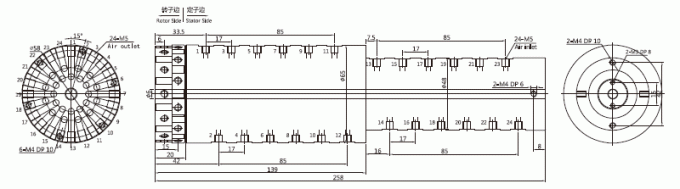

Σχέδιο 3024004 πνευματικών περιστροφικών ενώσεων
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων |
| 3024004 | 24 μεταβάσεις | M5 | 4~6mm |
| Πρότυπο | Μεταβάσεις (αέριο) | Μέγεθος λιμένων | Μέγεθος σωλήνων | Κυκλώματα σημάτων (2A) | Μήκος Λ (χιλ.) |
| 3024004-06S | 24 μεταβάσεις | M5 | 4~6mm | 6 | 14 |
| 3024004-12S | 24 μεταβάσεις | M5 | 4~6mm | 12 | 21 |
| 3024004-24S | 24 μεταβάσεις | M5 | 4~6mm | 24 | 35 |
| 3024004-36S | 24 μεταβάσεις | M5 | 4~6mm | 36 | 52 |
Τεχνική προδιαγραφή 3024004 πνευματικών περιστροφικών ενώσεων
| Μεταβάσεις (αέριο) | 24 μεταβάσεις |
| Μέγεθος σωλήνων | σωλήνας 4mm, λιμένας M5 |
| Μηχανικά στοιχεία | |
| προδιαγραφή. | στοιχεία |
| Οικονομικά ενεργή ζωή | 20millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Μέγιστη λειτουργούσα ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Επαφή Materia | Πολύτιμο μέταλλο |
| Υλικό κατοικίας | κράμα αργιλίου |
| Βαθμός IP | IP51 |
| Μέγιστη λειτουργία Πίεση |
Θετική πίεση 1Mpa, κενό -90kPa | |
| ροπή | <2> | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή. | στοιχεία | |
| Δύναμη | Σήμα | |
| Σειρά τάσης | 0~240VAC/VDC | 0~240VAC/VDC |
| Αντίσταση Insolution | <500m> | <500m> |
| Προδιαγραφή καλωδίων μολύβδου. | AWG26# επαργυρωμένο τεφλόν καλώδιο | AWG26# επαργυρωμένο τεφλόν καλώδιο |
| Μήκος καλωδίων μολύβδου | πρότυπα 250mm (μπορεί να προσαρμοστεί) | |
| Αντίσταση Insolution | το 500VAC@50Hz, 6s | |
| Ηλεκτρικός θόρυβος | <0> | |
