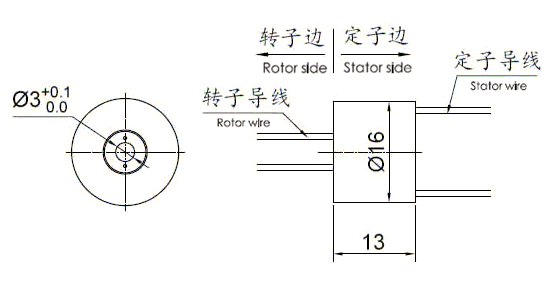

Σχέδιο

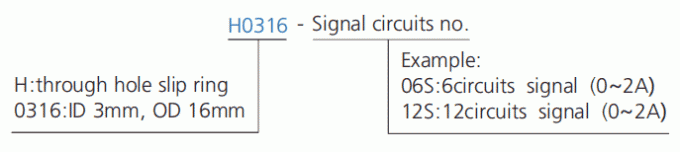

Τυποποιημένος πρότυπος κατάλογος
| πρότυπο | κυκλώματα (σήμα ή 0-2A) | Μήκος Λ (χιλ.) |
| H0316-02S | 2 | 13.3 |
| H0316-03S | 3 | 21 |
| H0316-04S | 4 | 21 |
| H0316-06S | 6 | 21 |
| H0316-08S | 8 | 21 |
* Παρατήρηση: τα κυκλώματα μπορούν να συνδυαστούν παράλληλα για το μεγαλύτερο ρεύμα, κυκλώματα Ν 2A για να πάρουν N*2A, όπως 2 κυκλώματα 2A παράλληλα για τη χρήση 4A.
Τεχνική προδιαγραφή του δαχτυλιδιού ολίσθησης σειράς H0316
| Παράμετροι Mechanicall | |
| Οικονομικά ενεργή ζωή | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Περιστρεφόμενη ταχύτητα | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Υλικό κατοικίας | Κράμα Al |
| Ροπή | 0.05N.m+0.02N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~240VAC/VDC | 0~240VAC/VDC |
| Αντίσταση μόνωσης | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Προδιαγραφή καλωδίων μολύβδου. | AWG28# επαργυρωμένο τεφλόν | AWG28# επαργυρωμένο τεφλόν |
| Μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 500VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος |
< 0=""> |
|
H0316 πίνακας βαθμού
| Κώδικας βαθμού | Max που περιστρέφεται την ταχύτητα | Οικονομικά ενεργή ζωή | Υλικό επαφών |
| Γ (πρότυπα) | 250RPM | επαναστάσεις 20 εκατομμυρίων | πολύτιμο μέταλλο |
| Δ (Industrical) | 600RPM | επαναστάσεις 80 εκατομμυρίων | πολύτιμο μέταλλο |
| Χ (υψηλό - ποιότητα) | 1000RPM | 150 επαναστάσεις εκατομμυρίων | χρυσό κράμα |
