Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001,ROHS,REACH
Αριθμό μοντέλου:
M220
Μας ελάτε σε επαφή με

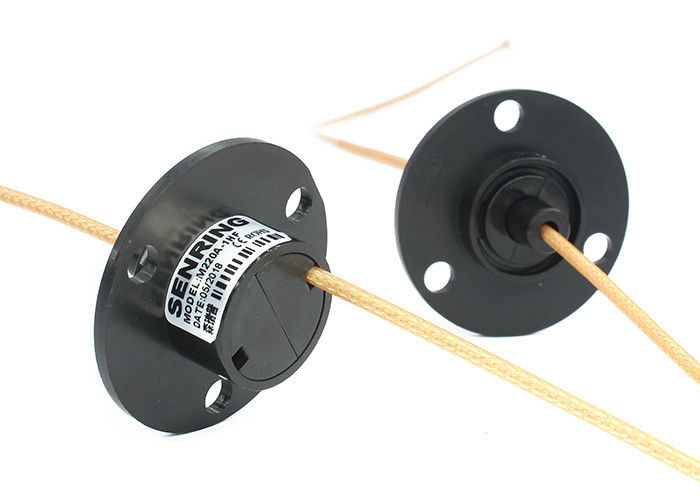

12 πλαστική ηλεκτρική περιστροφική ένωση εφαρμοσμένης μηχανικής δαχτυλιδιών ολίσθησης καψών κυκλωμάτων 2A 240VDC
Περιγραφή του δαχτυλιδιού ολίσθησης καψών M220
Ένα δαχτυλίδι ολίσθησης καψών είναι ένας τύπος δαχτυλιδιού ολίσθησης που σχεδιάζεται με μια συμπαγή, κάψα-διαμορφωμένη δομή. Είναι ένας τύπος ηλεκτρικού δαχτυλιδιού ολίσθησης που χρησιμοποιείται για να διαβιβάσει τη δύναμη, τα σήματα, και τα στοιχεία μεταξύ των στάσιμων και περιστρεφόμενων μερών στον περιστρεφόμενο εξοπλισμό. Το δαχτυλίδι ολίσθησης καψών χρησιμοποιείται συνήθως στις εφαρμογές όπου το διάστημα είναι περιορισμένο και ένα συμπαγές σχέδιο απαιτείται. Έχει χαρακτηριστικά μια χαμηλή ροπή, υψηλής τάσης ικανότητα, και είναι ανθεκτικό στη φθορά λόγω χρήσης. Τα δαχτυλίδια ολίσθησης καψών χρησιμοποιούνται συνήθως στη ρομποτική, το ιατρικό εξοπλισμό, και άλλες εφαρμογές όπου η αξιόπιστη μετάδοση των ηλεκτρικών σημάτων είναι κρίσιμη.
Οφέλη:
1. Συμπαγές σχέδιο: Τα δαχτυλίδια ολίσθησης καψών έχουν ένα μικρό και συμπαγές σχέδιο που επιτρέπει σε τα για να χρησιμοποιηθεί στις εφαρμογές που έχουν περιορίσει το διάστημα.
2. Υψηλής τάσης ικανότητα: Αυτά τα δαχτυλίδια ολίσθησης σχεδιάζονται για να χειριστούν τα υψηλά ρεύματα και μπορούν να διαβιβάσουν και τη δύναμη και τα σήματα ταυτόχρονα.
3. Χαμηλή ροπή: Τα δαχτυλίδια ολίσθησης καψών έχουν μια χαμηλή ροπή, ποια μέσα μπορούν να λειτουργήσουν ομαλά και να απαιτήσουν τη λιγότερη δύναμη να περιστραφούν.
Χαρακτηριστικά γνωρίσματα του δαχτυλιδιού ολίσθησης καψών M220
1. Το δαχτυλίδι ολίσθησης SenRing της σειράς M220 έχει μια εξωτερική διάμετρο 22mm και μια χαμηλή ροπή λιγότερο από 0.06N.m.
2. Μπορεί να διαβιβάσει τα σήματα και τη δύναμη ταυτόχρονα.
3. Είναι διαθέσιμο στα τυποποιημένα πρότυπα με 2-36 κυκλώματα με κάθε κύκλωμα που έχει μια τρέχουσα ικανότητα 2A, 6-12 κυκλώματα με κάθε κύκλωμα που έχει μια τρέχουσα ικανότητα 5A, 2-4 κυκλώματα με κάθε κύκλωμα που έχει μια τρέχουσα ικανότητα 10A, και 2-3 κυκλώματα με κάθε κύκλωμα που έχει μια τρέχουσα ικανότητα 30A.
Τεχνική προδιαγραφή του δαχτυλιδιού ολίσθησης καψών M220
| Παράμετροι Mechanicall | |
| Οικονομικά ενεργή ζωή | 10millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ταχύτητα | 250RPM |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | πολύτιμο μέταλλο: χρυσός-χρυσός |
| Υλικό κατοικίας | κατασκευασμένο πλαστικό |
| Ροπή | 0.05N.m+0.01N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~240VAC/VDC | 0~240VAC/VDC |
| Αντίσταση Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Προδιαγραφή καλωδίων μολύβδου. | αναφερθείτε στον πρότυπο κατάλογο | αναφερθείτε στον πρότυπο κατάλογο |
| μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 150mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 300VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
| Βαθμός IP | IP51 | |

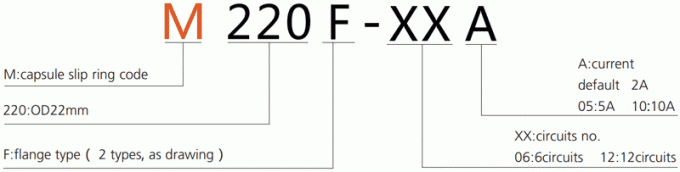

Περιγραφή αριθμού μερών

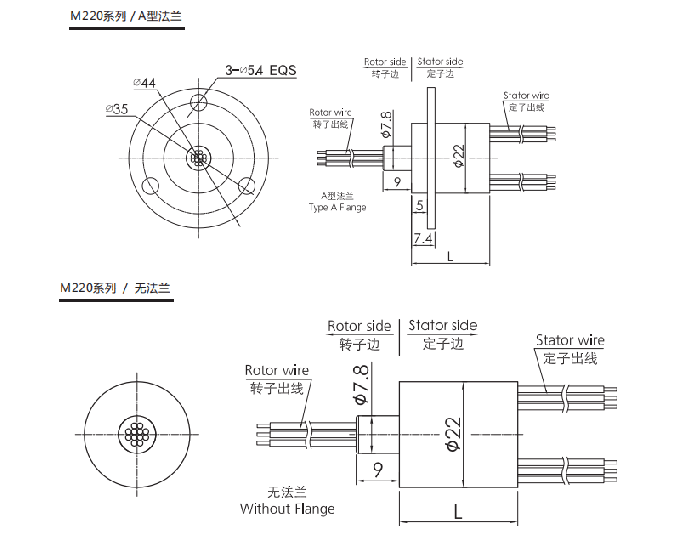

| πρότυπο | Κυκλώματα αριθ. | Ανώτατα ρεύμα/κύκλωμα | προδιαγραφή καλωδίων μολύβδου. | Μήκος Λ (χιλ.) |
| M220-06 | 6 | 2A | Επαργυρωμένο τεφλόν AWG26# | 19 |
| M220-12 | 12 | 2A | Επαργυρωμένο τεφλόν AWG26# | 26 |
| M220-18 | 18 | 2A | Επαργυρωμένο τεφλόν AWG26# | 33 |
| M220-24 | 24 | 2A | Επαργυρωμένο τεφλόν AWG26# | 40 |
| M220-36 | 36 | 2A | Επαργυρωμένο τεφλόν AWG26# | 54.5 |
| M220-0605 | 6 | 5A | Επαργυρωμένο τεφλόν AWG22# | 40 |
| M220-0805 | 8 | 5A | Επαργυρωμένο τεφλόν AWG22# | 40 |
| M220-1205 | 12 | 5A | Επαργυρωμένο τεφλόν AWG22# | 40 |
| M220-0210 | 2 | 10A | Επαργυρωμένο τεφλόν AWG17# | 26 |
| M220-0310 | 3 | 10A | Επαργυρωμένο τεφλόν AWG17# | 33 |
| M220-0410 | 4 | 10A | Επαργυρωμένο τεφλόν AWG17# | 40 |
| M220-0230 | 2 | 30A | Επαργυρωμένο τεφλόν AWG12# | 45 |
| M220-0330 | 3 | 30A | Επαργυρωμένο τεφλόν AWG12# | 45 |
| M220-0205-12S | το 2circuits@5A+12circuits το Signal@2A | 5A&AWG22#, σήμα &AWG26# | 40 | |
| M220-0305-12S | το 3circuits@5A+12circuits το Signal@2A | 5A&AWG22#, σήμα &AWG26# | 40 | |
| M220-0605-06S | το 6circuits@5A+6circuits το Signal@2A | 5A&AWG22#, σήμα &AWG26# | 40 | |
| M220-0210-12S | το 2circuits@10A+12circuits το Signal@2A | 10A&AWG17#, σήμα &AWG26# | 40 | |
| M220-0310-06S | το 3circuits@10A+6circuits το Signal@2A | 10A&AWG17#, σήμα &AWG26# | 40 | |
| M220-0320-04S | το 3circuits@20A+4circuits το Signal@2A | 20A&AWG14#, σήμα &AWG26# | 40 | |
| M220-0410-04S | το 4circuits@10A+4circuits το Signal@2A | 10A&AWG17#, σήμα &AWG26# | 40 | |
Κώδικας χρώματος του καλωδίου μολύβδου
| χτυπήστε το αριθ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| χρώμα | μαύρος | καφετής | κόκκινος | πορτοκάλι | κίτρινος | πράσινος | μπλε | πορφυρός | γκρίζος | άσπρος | ροζ | ανοικτό μπλε |
