Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001,ROHS,REACH
Αριθμό μοντέλου:
M220
Μας ελάτε σε επαφή με

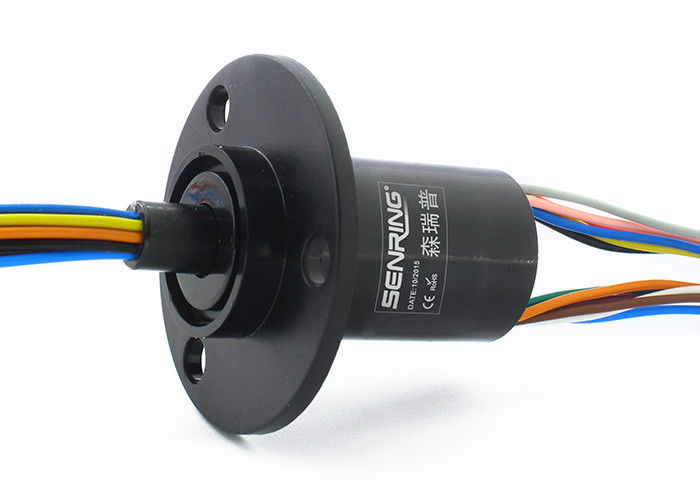

240 VAC 12 δαχτυλίδι ολίσθησης καψών κυκλωμάτων 2A 250 περιστροφής/λεπτό περιστρεφόμενη προσαρμογή δαχτυλιδιών ολίσθησης ταχύτητας ελεύθερη
Περιγραφή του δαχτυλιδιού ολίσθησης καψών M220
Το δαχτυλίδι ολίσθησης έχει 24 κωδικοποιημένα διά χρώματος καλώδια χρώματος, καθιστώντας το καταλληλότερο για τις διαδικασίες καλωδίωσης. Οι περιστρέψιμες και στάσιμες συνδέσεις καλωδίων είναι εύκολο να εγκατασταθούν λόγω της χρώμα-κωδικοποίησης. Το αγώγιμο δαχτυλίδι υιοθετεί ένα σχέδιο β-αυλακιού 90 βαθμού, που παρέχει μια μεγαλύτερη περιοχή επαφών που οδηγεί στην ομαλότερη περιστροφή, τη χαμηλότερη ροπή, και τη δυναμική αντίσταση.
Συνολικά, το δαχτυλίδι ολίσθησης σειράς SenRing M220 είναι ένα ιδιαίτερα ευπροσάρμοστο και αξιόπιστο προϊόν κατάλληλο για τους διάφορους μη-πολιτικούς τομείς. Η συμπαγής δομή, τα κωδικοποιημένα διά χρώματος καλώδια, και το σχέδιο β-αυλακιού 90 βαθμού της το κάνουν μια άριστη επιλογή για τις εφαρμογές με το περιορισμένο διάστημα που απαιτούν την αξιόπιστη μετάδοση σημάτων και δύναμης.
Χαρακτηριστικά γνωρίσματα του δαχτυλιδιού ολίσθησης καψών M220
Το δαχτυλίδι ολίσθησης SenRing της σειράς M220 έχει μια εξωτερική διάμετρο 22mm και μια χαμηλή ροπή λιγότερο από 0.06N.m. Είναι διαθέσιμο στα τυποποιημένα πρότυπα με 2-36 κυκλώματα με κάθε κύκλωμα που έχει μια τρέχουσα ικανότητα 2A, 6-12 κυκλώματα με κάθε κύκλωμα που έχει μια τρέχουσα ικανότητα 5A, 2-4 κυκλώματα με κάθε κύκλωμα που έχει μια τρέχουσα ικανότητα 10A, και 2-3 κυκλώματα με κάθε κύκλωμα που έχει μια τρέχουσα ικανότητα 30A. Μπορεί να διαβιβάσει τα σήματα και τη δύναμη ταυτόχρονα.
Οφέλη:
Η σειρά δαχτυλιδιών ολίσθησης, χάρι στην ακραία πυκνότητά της, εγγυάται μια χαμηλή εξωτερική ταχύτητα μεταξύ των δαχτυλιδιών και των βουρτσών, κατά συνέπεια για να μειώσει την υλική κατανάλωση ώστε να ενισχυθεί η διάρκεια ζωής της. Αυτή η σειρά έχει σχεδιαστεί κρατώντας την ευελιξία, την οικονομική αποτελεσματικότητα, και την αξιοπιστία στο μυαλό.
Τεχνική προδιαγραφή του δαχτυλιδιού ολίσθησης καψών M220
| Παράμετροι Mechanicall | |
| Οικονομικά ενεργή ζωή | 10millions για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ταχύτητα | 250RPM |
| Temp εργασίας. | -30°C~80°C |
| Υγρασία εργασίας | 0~85% RH |
| Υλικό επαφών | πολύτιμο μέταλλο: χρυσός-χρυσός |
| Υλικό κατοικίας | κατασκευασμένο πλαστικό |
| Ροπή | 0.05N.m+0.01N.m/6 καλώδιο |
| Βαθμός IP | IP51 |
| Ηλεκτρικές παράμετροι | ||
| Προδιαγραφή. | Δύναμη | Σήμα |
| Σειρά τάσης | 0~240VAC/VDC | 0~240VAC/VDC |
| Αντίσταση Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Προδιαγραφή καλωδίων μολύβδου. | αναφερθείτε στον πρότυπο κατάλογο | αναφερθείτε στον πρότυπο κατάλογο |
| μήκος καλωδίων μολύβδου | τυποποιημένο μήκος 150mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 300VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
| Βαθμός IP | IP51 | |
Περιγραφή αριθμού μερών
| πρότυπο | Κυκλώματα αριθ. | Ανώτατα ρεύμα/κύκλωμα | προδιαγραφή καλωδίων μολύβδου. | Μήκος Λ (χιλ.) |
| M220-06 | 6 | 2A | Επαργυρωμένο τεφλόν AWG26# | 19 |
| M220-12 | 12 | 2A | Επαργυρωμένο τεφλόν AWG26# | 26 |
| M220-18 | 18 | 2A | Επαργυρωμένο τεφλόν AWG26# | 33 |
| M220-24 | 24 | 2A | Επαργυρωμένο τεφλόν AWG26# | 40 |
| M220-36 | 36 | 2A | Επαργυρωμένο τεφλόν AWG26# | 54.5 |
| M220-0605 | 6 | 5A | Επαργυρωμένο τεφλόν AWG22# | 40 |
| M220-0805 | 8 | 5A | Επαργυρωμένο τεφλόν AWG22# | 40 |
| M220-1205 | 12 | 5A | Επαργυρωμένο τεφλόν AWG22# | 40 |
| M220-0210 | 2 | 10A | Επαργυρωμένο τεφλόν AWG17# | 26 |
| M220-0310 | 3 | 10A | Επαργυρωμένο τεφλόν AWG17# | 33 |
| M220-0410 | 4 | 10A | Επαργυρωμένο τεφλόν AWG17# | 40 |
| M220-0230 | 2 | 30A | Επαργυρωμένο τεφλόν AWG12# | 45 |
| M220-0330 | 3 | 30A | Επαργυρωμένο τεφλόν AWG12# | 45 |
| M220-0205-12S | το 2circuits@5A+12circuits το Signal@2A | 5A&AWG22#, σήμα &AWG26# | 40 | |
| M220-0305-12S | το 3circuits@5A+12circuits το Signal@2A | 5A&AWG22#, σήμα &AWG26# | 40 | |
| M220-0605-06S | το 6circuits@5A+6circuits το Signal@2A | 5A&AWG22#, σήμα &AWG26# | 40 | |
| M220-0210-12S | το 2circuits@10A+12circuits το Signal@2A | 10A&AWG17#, σήμα &AWG26# | 40 | |
| M220-0310-06S | το 3circuits@10A+6circuits το Signal@2A | 10A&AWG17#, σήμα &AWG26# | 40 | |
| M220-0320-04S | το 3circuits@20A+4circuits το Signal@2A | 20A&AWG14#, σήμα &AWG26# | 40 | |
| M220-0410-04S | το 4circuits@10A+4circuits το Signal@2A | 10A&AWG17#, σήμα &AWG26# | 40 | |
Κώδικας χρώματος του καλωδίου μολύβδου
| χτυπήστε το αριθ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| χρώμα | μαύρος | καφετής | κόκκινος | πορτοκάλι | κίτρινος | πράσινος | μπλε | πορφυρός | γκρίζος | άσπρος | ροζ | ανοικτό μπλε |
