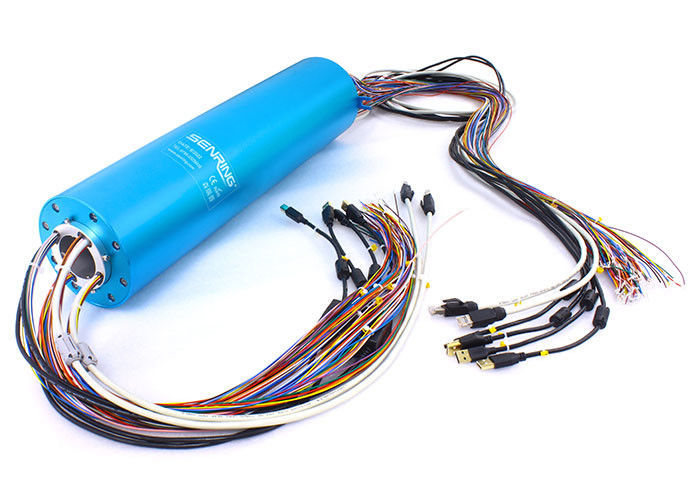

Υψηλό δαχτυλίδι ολίσθησης καθορισμού HDMI που προσαρμόζεται για την τηλεοπτική επιτήρηση HD
Περιγραφή του δαχτυλιδιού ολίσθησης σημάτων BH50130
Το βιομηχανικό δαχτυλίδι ολίσθησης λεωφορείων σειράς SENRING BH50130 είναι μια σειρά των δαχτυλιδιών ολίσθησης που σχεδιάζονται για τη διαβίβαση των διάφορων βιομηχανικών σημάτων λεωφορείων. Αυτή η σειρά περιλαμβάνει τα δαχτυλίδια ολίσθησης για HDMI, το hd-SDI, gigabit Ethernet (GbE), rs-232, rs-485, rs-422, Profibus, και άλλα βιομηχανικά πρωτόκολλα επικοινωνίας. Επιπλέον, η σειρά μπορεί να προσαρμοστεί για να υποστηρίξει περισσότερους τύπους σημάτων σύμφωνα με τις συγκεκριμένες απαιτήσεις εφαρμογής. Αυτά τα δαχτυλίδια ολίσθησης κατασκευάζονται για να εξασφαλίσουν αξιόπιστη μεταφορά δεδομένων μεταξύ της περιστροφής και των στάσιμων μερών του βιομηχανικού εξοπλισμού. Είναι κατάλληλοι για τη χρήση στις σκληρές περιβαλλοντικές συνθήκες, συμπεριλαμβανομένων των υψηλών θερμοκρασιών, των δονήσεων, και της σκόνης. Η σειρά SENRING BH50130 είναι διαθέσιμη σε ποικίλους μεγέθη, συνδυασμούς σημάτων, και προδιαγραφές να ικανοποιήσει τις διαφορετικές ανάγκες των διαφορετικών βιομηχανικών εφαρμογών.
Πλεονεκτήματα:
1. Μετάδοση Gapless: Η προηγμένη αγώγιμη τεχνολογία δαχτυλιδιών ολίσθησης επιτρέπει τη gapless μετάδοση σημάτων, που εξασφαλίζει τη σταθερότητα και την αξιοπιστία της μετάδοσης στοιχείων.
2. Πολλαπλάσια μετάδοση σημάτων: Υποστηρίζει τη μετάδοση των διάφορων βιομηχανικών σημάτων λεωφορείων όπως CanBus, DeviceNet, ControlNet, Profibus, και άλλα πρωτόκολλα επικοινωνίας όπως rs-232, rs-485, rs-422, Ethernet, και μπορεί να προσαρμοστεί για να υποστηρίξει τους πρόσθετους τύπους σημάτων σύμφωνα με τις συγκεκριμένες απαιτήσεις εφαρμογής.
3. Μεγάλη μετάδοση: Υποστηρίζει τη μετάδοση μεγάλων στοιχείων όπως Gigabit Ethernet για να ικανοποιήσει ανάγκη για τη γρήγορη μεταφορά δεδομένων.
4. Κάλυψη του κενού: Ικανοποιεί τις ανάγκες μετάδοσης στοιχείων του περιστρεφόμενου εξοπλισμού, που καλύπτουν το κενό στη μετάδοση στοιχείων μεταξύ της περιστροφής και του σταθερού εξοπλισμού.
5. Εξοικονόμηση χώρου: Ενσωματωμένο σχέδιο με ένα μικρότερο μέγεθος και μια υψηλή διάρκεια, διάσωση διαστημική και βελτίωση της αξιοπιστίας.
6. Υψηλή αξιοπιστία: Φιαγμένος από υψηλής ποιότητας υλικά, ακρίβεια που επεξεργάζεται στη μηχανή, και δοκιμασμένη αυστηρά, εξασφαλίζοντας την υψηλή αξιοπιστία και τη μακριά ζωή υπηρεσιών.
Χαρακτηριστικά γνωρίσματα του δαχτυλιδιού ολίσθησης σημάτων BH50130

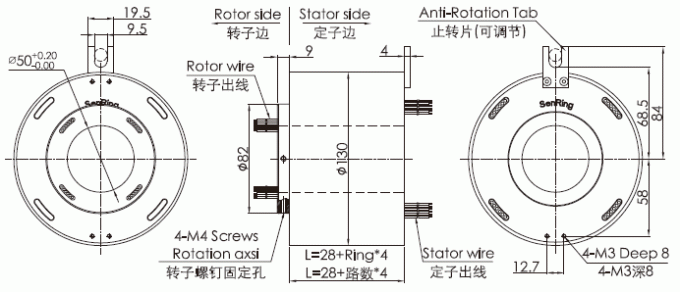

1. μέγεθος 50mm, OD 130mm, μέγιστα 96 κυκλώματα τρυπών
2. ακριβώς διαβιβάστε τα μεγάλα στοιχεία
3. σταθερά διαβιβάστε όλα τα είδη σημάτων, όπως rs-232, rs-485, rs-422, το VGA, κ.λπ.
4. ακριβώς διαβιβάστε όλα τα είδη βιομηχανικών σημάτων λεωφορείων, όπως Profibus, LonWorks, CanBus, DeviceNet, και ControlNet
5. διαβιβάστε τα ανάμεικτα μηνύματα, όπως USB, HDMI, το ethernet 1000M, η οπτική ίνα, το VGA, DVI, το ομοαξονικό RF (υψηλή συχνότητα), κ.λπ.
| κυκλώματα αριθ. | 2~96circuits (εξαρτάται από το πρότυπο) |
| εκτίμηση τάσης | 0~440 VDC/VAC |
| Υλικό κατοικίας | Κράμα Al |
| Οικονομικά ενεργή ζωή | > 80 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Ηλεκτρικός θόρυβος | <10m> |
| διηλεκτρική δύναμη | το 800VDC@50Hz |
| Διηλεκτρική δύναμη | 1000MΩ@600VDC |
| Temp εργασίας. | -40℃ ~ 80°C |
| μηχανική δόνηση | Mil-STD-810E |
| Τρέχων | σήμα (2A), 10A/circuit |
| μέγιστη περιστρεφόμενη ταχύτητα | 250RPM συνεχώς, 1000RPM περιοδικά |
| ροπή | 0.1N.m +0.03N.m/6 καλώδιο |
| Υλικό επαφών | πολύτιμο μέταλλο: χρυσό κράμα |
| αντίσταση επαφών | <20m> |
| Προδιαγραφή καλωδίων μολύβδου. | UL το Teflon@Awg22, Awg16 |
| μήκος καλωδίων μολύβδου | 300mm |
| Βαθμός IP | IP51 |
| Υγρασία εργασίας | 10% ~ 85% RH |
| Πιστοποιητικό CE | ΝΑΙ |
| υλικό | RoHS υποχωρητικό |

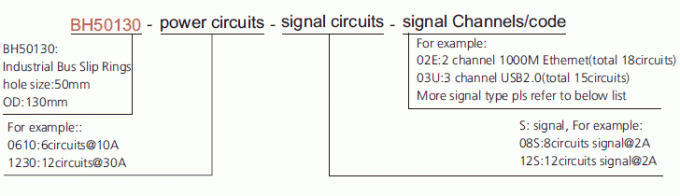

F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)
E - 1000M Ethernet (1000 BaseT Ethernet) - RJ45 (9circuits)
P - Profibus (Profibus - δ-υποβρύχιο 4-καρφιτσών) (4circuits)
C - Canbus (Canbus - δ-υποβρύχιο 4-καρφιτσών) (4circuits)
D - Δίκτυο συσκευών - αλλαγή μικροϋπολογιστών 5 καρφιτσών (5 κυκλώματα)
T - Δίκτυο ελέγχου - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Σήμα κωδικοποιητών σερβο μηχανών (8circuits)
E1 - Βιομηχανικό Ethernet (9circuits)
