Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
EH50119-01
Μας ελάτε σε επαφή με

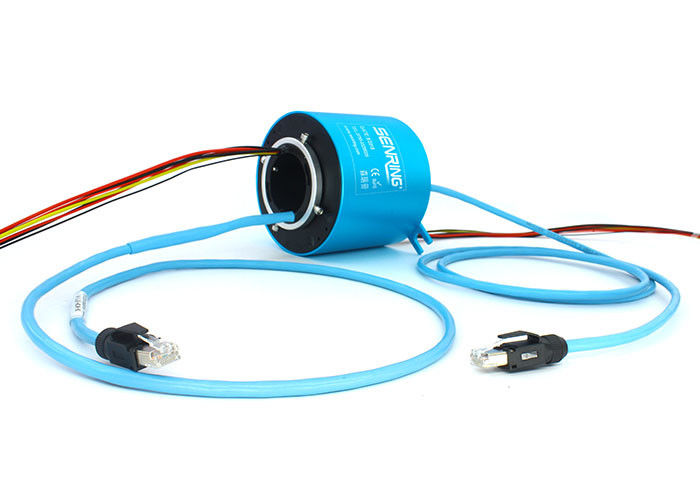

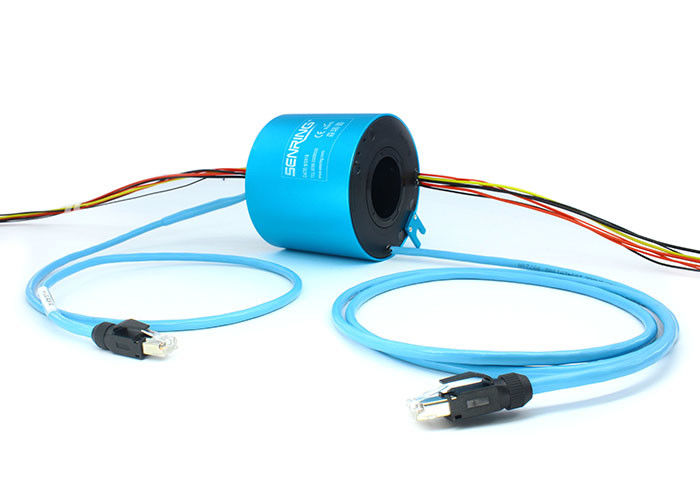

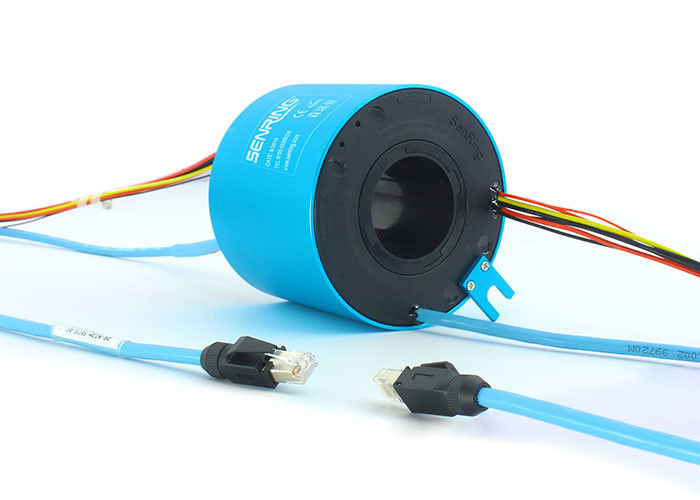

Δαχτυλίδια ολίσθησης Ethernet υψηλής ταχύτητας 100M/1000M σήματα Ethernet
Περιγραφή του δαχτυλιδιού ολίσθησης EH50119-01 Ethernet
Το δαχτυλίδι ολίσθησης Ethernet σειράς Senring EH50119-01 gigabit είναι ένα ακέραιο δαχτυλίδι ολίσθησης ακρίβειας αγώγιμο που μπορεί να περιστραφεί 360 βαθμούς για να διαβιβάσει ένα ενιαίο κανάλι του σήματος Ethernet gigabit. Το δαχτυλίδι ολίσθησης έχει μια διάμετρο τρυπών 50mm και μια εξωτερική διάμετρο 120mm. Μπορεί να αναμίξει τη μετάδοση 1-58 κανάλια του ρεύματος 2-20A και να αναμίξει με άλλα σήματα όπως USB και HDMI.
Χαρακτηριστικά γνωρίσματα του δαχτυλιδιού ολίσθησης EH50119-01 Ethernet
1. Έχει τα πλεονεκτήματα της σταθερής μετάδοσης, καμίας απώλειας πακέτων, καμίας λάθους κώδικα, χαμηλής επιστροφής απώλειας, και χαμηλής απώλειας εισαγωγής.
2. Αυτό το προϊόν χρησιμοποιεί έναν τυποποιημένο συνδετήρα RJ45 και μπορεί να εξοπλιστεί με έναν θηλυκό συνδετήρα RJ45.
3. Μπορεί σταθερά να διαβιβάσει ένα σήμα Ethernet ενιαίων καναλιών gigabit και μπορεί να διαβιβάσει μέχρι 8 κανάλια Ethernet ταυτόχρονα.
4. Μπορεί να αναμίξει τη μετάδοση 1-58 κανάλια της δύναμης/του ρεύματος/του σήματος. Διαβιβάζει κυρίως Ethernet (10M/100M/1000M BaseT), και μπορεί επίσης να εργαστεί με τα τρέχοντα κανάλια ή τις ρευστές περιστροφικές ενώσεις.
5. Το δαχτυλίδι ολίσθησης έχει μια διάμετρο τρυπών 50mm και μια εξωτερική διάμετρο 120mm.
6. Χρησιμοποιεί τεχνολογία αμερικανικού τη στρατιωτική επιστρώματος με ένα υπερβολικά χαμηλό ποσοστό λάθους ΤΖΙΤΖΙΦΩΝ και μια υπερβολιή υψηλός σήματος προς θόρυβο αναλογία.

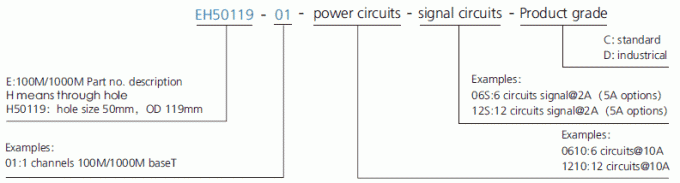

Περιγραφή αριθμού μερών

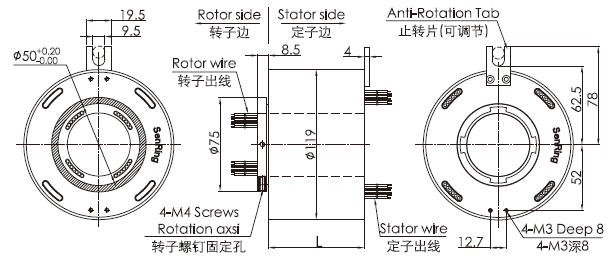

Σχέδιο του δαχτυλιδιού ολίσθησης EH50119-01 Ethernet
Τεχνική προδιαγραφή του δαχτυλιδιού ολίσθησης EH50119-01 Ethernet
| Ethernet | κανάλια 1 100M/1000M baseT |
| Μηχανικά στοιχεία | |
| προδιαγραφή | στοιχεία |
| οικονομικά ενεργή ζωή | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| Περιστρεφόμενη ταχύτητα | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| temp εργασίας | -30℃∼80℃ |
| υγρασία εργασίας | 0∼85% RH |
| υλικό επαφών | αναφερθείτε στον πίνακα βαθμού δαχτυλιδιών ολίσθησης |
| υλικό κατοικίας | κράμα αργιλίου |
| ροπή | 0.1N.m +0.03N.m/6 κυκλώματα |
| συνδετήρες | RJ45 | |
| Ηλεκτρικά στοιχεία | ||
| προδιαγραφή | στοιχεία | |
| δύναμη | σήμα | |
| σειρά τάσης | 0∼440VAC/VDC | 0∼440VAC/VDC |
| αντίσταση μόνωσης | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| προδιαγραφή καλωδίων μολύβδου | AWG17# επαργυρωμένο τεφλόν καλώδιο | AWG22# επαργυρωμένο τεφλόν καλώδιο |
| μήκος καλωδίων μολύβδου | πρότυπα 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 500VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | < 0=""> | |
| Ηλεκτρικός θόρυβος | <10> | |
| Πιστοποιητικό CE | ναι | |
| Μηχανική δόνηση | Mil-STD-810E | |
| Υλικό | RoHS υποχωρητικό | |
Τυποποιημένος πρότυπος κατάλογος
| Πρότυπο | κυκλώματα αριθ. δύναμης/σημάτων. | Το Ethernet διοχετεύει το αριθ. | μήκος Λ (χιλ.) | ||
| σήμα (0∼2A) | δύναμη (10A) | δύναμη (20A) | |||
| EH50119-01-0210 | 0 | 2 | 0 | 1 | 76 |
| EH50119-01-04S | 4 | 0 | 0 | 1 | 76 |
| EH50119-01-0410 | 0 | 4 | 0 | 1 | 76 |
| EH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| EH50119-01-10S | 10 | 0 | 0 | 1 | 100 |
| EH50119-01-0210-08S | 8 | 2 | 0 | 1 | 100 |
| EH50119-01-0610-04S | 4 | 6 | 0 | 1 | 100 |
| EH50119-01-16S | 16 | 0 | 0 | 1 | 124 |
| EH50119-01-1610 | 0 | 16 | 0 | 1 | 124 |
| EH50119-01-0410-12S | 12 | 4 | 0 | 1 | 124 |
| EH50119-01-0810-08S | 8 | 8 | 0 | 1 | 124 |
| EH50119-01-22S | 22 | 0 | 0 | 1 | 148 |
| EH50119-01-0410-18S | 18 | 4 | 0 | 1 | 148 |
| EH50119-01-2210 | 0 | 22 | 0 | 1 | 148 |
| EH50119-01-28S | 28 | 0 | 0 | 1 | 172 |
| Η eh50119-01-ΔΕΚΑΕΤΙΑ ΤΟΥ '40 | 40 | 0 | 0 | 1 | 218 |
| EH50119-01-58S | 58 | 0 | 0 | 1 | 290 |
Πίνακας βαθμού δαχτυλιδιών ολίσθησης EH50119-01 Ethernet
| Κώδικας βαθμού | Max που περιστρέφεται την ταχύτητα | Οικονομικά ενεργή ζωή | Υλικό επαφών |
| Γ (πρότυπα) | 250RPM | επαναστάσεις 20 εκατομμυρίων | πολύτιμο μέταλλο |
| Δ (Industrical) | 600RPM | επαναστάσεις 80 εκατομμυρίων | χρυσός-χρυσός |
Τι είναι δαχτυλίδι ολίσθησης Ethernet;
Το δαχτυλίδι ολίσθησης με τους συνδετήρες Ethernet επιτρέπει να διαβιβάσει το πρωτόκολλο Ethernet μέσω μιας περιστρεφόμενης διεπαφής. Τα υβριδικά δαχτυλίδια ολίσθησης Ethernet τρέχουν τη δύναμη, σήμα, Ethernet από τις στάσιμες δομές στις περιστρεφόμενες πλατφόρμες μέσω του χαλκού ή των χρυσών καναλιών. Μπορέστε να αναμίξετε τη ηλεκτρική δύναμη και τα σήματα, και να διαβιβάσετε επίσης τα πολυδιαυλικά χαμηλής συχνότητας σήματα και τα ρεύματα. Κατάλληλος για τη 10/100/1000 μετάδοση βάσεων Τ και συνήθως εξοπλισμένος με τους συνδετήρες RJ45 τις συνελεύσεις για το plug and play. M12, τα καλώδια CAT5E ή CAT6 είναι διαθέσιμα για την επιλογή. Το δαχτυλίδι ολίσθησης Gigabit ethernet μπορεί να χρησιμοποιηθεί στους ανεμοστροβίλους, τα βιομηχανικές ρομπότ και την κεραία ραντάρ που χρειάζονται τις περιστροφικές πλατφόρμες.
