Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001,ROHS,REACH
Αριθμό μοντέλου:
FO208
Μας ελάτε σε επαφή με

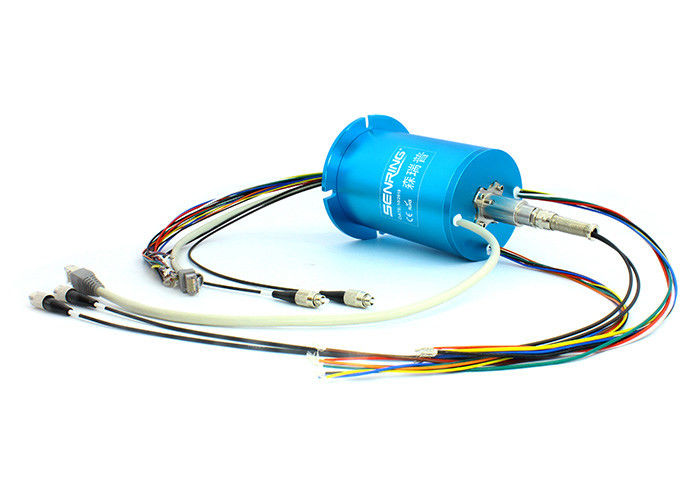

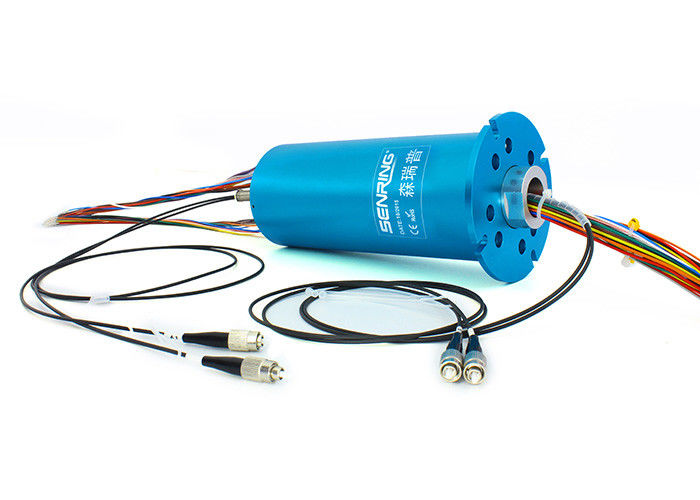

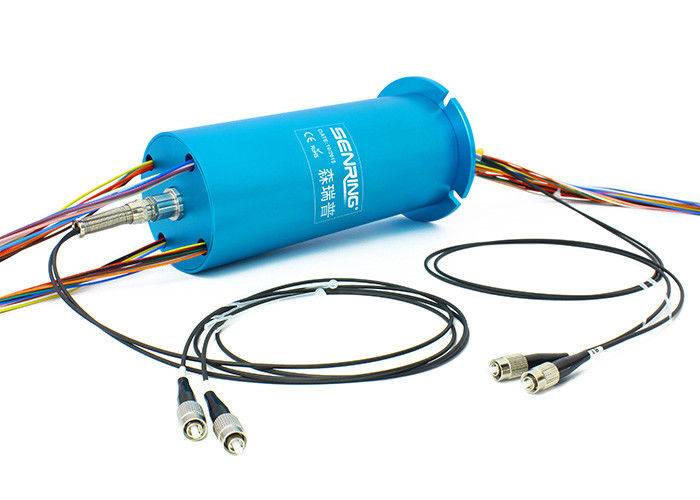

2 ίνα-ηλεκτρική οπτική ίνα δαχτυλιδιών ολίσθησης καναλιών περιστροφικά κοινά 1310nm/1550nm
Περιγραφή της περιστροφικής ένωσης οπτικών ινών FO208
Η περιστροφική ένωση οπτικών ινών 2 καναλιών (υποστήριξη single-mode/πολλαπλού τρόπου) μπορεί να διαβιβάσει 2 κανάλια των σημάτων οπτικών ινών και 1-72 κανάλια των ηλεκτρικών πορειών σημάτων ταυτόχρονα κατά τη διάρκεια της απεριόριστης συνεχούς ή διαλείπουσας περιστροφής 360 βαθμού. Είναι κατάλληλο για τις θέσεις που απαιτούν την απεριόριστη περιστροφή επίσης πρέπει να διαβιβάσουν τα large-capacity στοιχεία ή τα σήματα από μια σταθερή θέση σε μια περιστρεφόμενη θέση. Μπορεί να βελτιώσει τη μηχανική απόδοση, να απλοποιήσει τη λειτουργία συστημάτων, και να αποφύγει τη ζημία στις οπτικές ίνες που προκαλείται από την περιστροφή της κίνησης των ενώσεων.
Χαρακτηριστικά γνωρίσματα της περιστροφικής ένωσης οπτικών ινών FO208
1. Συνδετήρας ινών: FC, Sc, ST, SMA ή LC (PC το /APC), κ.λπ. προαιρετικό
2. Μπορέστε να συνδυαστείτε για να διαβιβάσει τη δύναμη, σήμα ελέγχου, micropower σήμα του antomative ελέγχου υπολογιστών
3. Μπορέστε συνδυάζω με το παραδοσιακό ηλεκτρικό δαχτυλίδι ολίσθησης για να διαβιβάσει τα στοιχεία δύναμης και μεγάλης ταχύτητας
4. Μη επαφή, καμία τριβή, μακριά οικονομικά ενεργή ζωή, επαναστάσεις >100 εκατομμύριο (επαναστάσεις 20-30 εκατομμυρίων για το πρότυπο καναλιών σημάτων)
5. Ασφαλής και αξιόπιστος, καμία ηλεκτρομαγνητική μεγάλης απόστασης μετάδοση παρέμβασης.
Τεχνική προδιαγραφή της περιστροφικής ένωσης οπτικών ινών FO208
| στοιχείο/τύπος | Ενιαίος τρόπος (SM) | πολυ τρόπος (ΚΚ) |
| Εύρος ζώνης (NM) | ±50 | |
| Ανώτατη απώλεια εισαγωγής, 23℃ (DB) | 4 | 3.5 |
| Διακύμανση απώλειας εισαγωγής (DB) | ≤2 | ≤1 |
| Επιστροφής απώλεια (DB) | ≥50 (APC) | ≥40 (PC) |
| ανώτατη δύναμη (W) | 0,5 | |
| Ανώτατη ταχύτητα (περιστροφή/λεπτό) | 400 | |
| Οικονομικά ενεργή ζωή | >200 εκατομμύρια | |
| Θερμοκρασία εργασίας (℃) | -20~60 | |
| Θερμοκρασία αποθήκευσης (℃) | -50~85 | |
| προδιαγραφή | στοιχεία | |
| δύναμη | σήμα | |
| σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| αντίσταση μόνωσης | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν | AWG22# επαργυρωμένο τεφλόν |
| μήκος καλωδίων μολύβδου | πρότυπα 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 500VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | <0> | |
| Μηχανικά στοιχεία | |
| προδιαγραφή | στοιχεία |
| οικονομικά ενεργή ζωή | 8000 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ταχύτητα | 250RPM |
| Θερμοκρασία εργασίας | -20℃~60℃ |
| υγρασία εργασίας | 0~85% RH |
| υλικό επαφών | πολύτιμο μέταλλο |
| υλικό κατοικίας | κράμα αργιλίου |
| ροπή | 0.1N.m +0.03N.m/6 κυκλώματα |
| Βαθμός IP | IP51 |

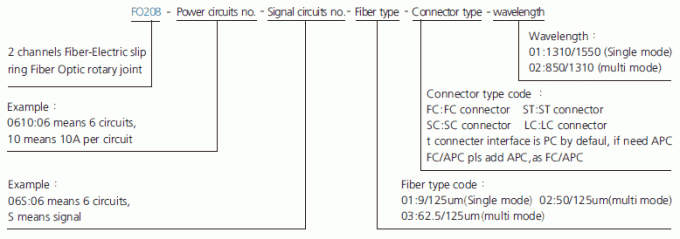

Περιγραφή αριθμού μερών

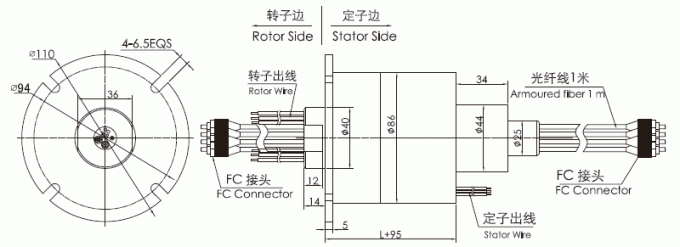

Σχέδιο
Τυποποιημένος πρότυπος κατάλογος
| FO208 σειρά 2 καναλιών οπτικών ινών @ ίνα-ηλεκτρικός ολίσθησης πίνακας επιλογής δαχτυλιδιών πρότυπος | ||||
| Πρότυπο | Κανάλι αριθ. ινών. | Κυκλώματα αριθ. δύναμης. (10A) | Κυκλώματα αριθ. σημάτων. (2A/5A) | Μήκος Λ (χιλ.) |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| Η fo208-0410-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| Η fo208-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| Η fo208-0610-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| Η fo208-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| Η fo208-1810-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| Η fo208-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
