Τόπος καταγωγής:
Κίνα
Μάρκα:
senring
Πιστοποίηση:
CE, ISO9001,ROHS,REACH
Αριθμό μοντέλου:
FO408
Μας ελάτε σε επαφή με

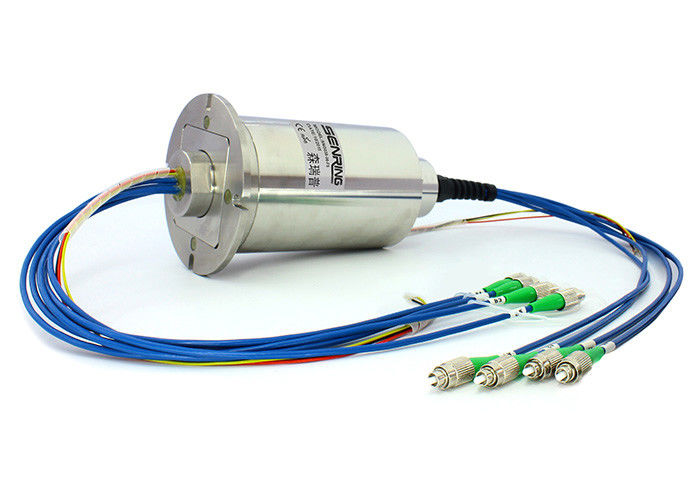

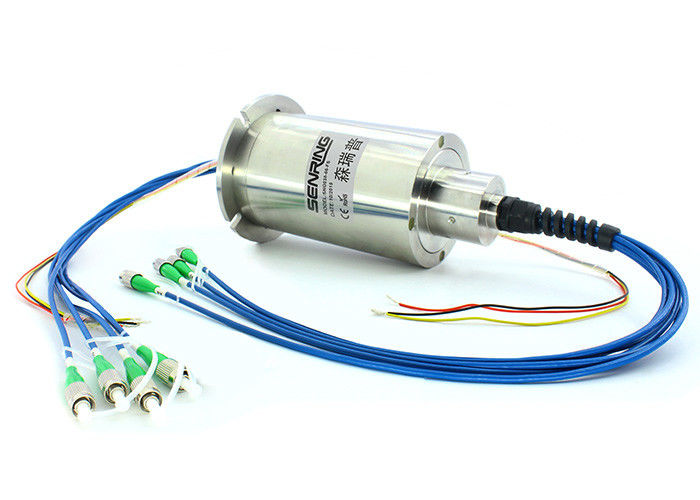

4 οπτική ίνα καναλιών περιστροφικά κοινά 1310nm/1550nm ασφαλή και αξιόπιστα
Περιγραφή της περιστροφικής ένωσης οπτικών ινών FO408
Η περιστροφική ένωση οπτικών ινών Senring FO408 με 4 κανάλια (υποστήριξη single-mode/πολλαπλού τρόπου) μπορεί να διαβιβάσει τα στοιχεία χωρίς απώλεια κατά τη διάρκεια της απεριόριστης περιστροφής 360 βαθμού. Είναι ιδιαίτερα κατάλληλο για τις θέσεις που απαιτούν την απεριόριστη συνεχή ή διαλείπουσα περιστροφή επίσης πρέπει να διαβιβάσουν τα large-capacity στοιχεία ή τα σήματα από μια σταθερή θέση σε μια περιστρεφόμενη θέση. Μπορεί να βελτιώσει τη μηχανική απόδοση, να απλοποιήσει τη λειτουργία συστημάτων, και να αποφύγει τη ζημία στις οπτικές ίνες που προκαλείται από την περιστροφή της κίνησης των ενώσεων.
Χαρακτηριστικά γνωρίσματα της περιστροφικής ένωσης οπτικών ινών FO408
Μπορεί να διαβιβάσει τα ενιαία ή πολλαπλάσια σήματα οπτικών ινών με την πολυδιαυλική περιστροφή. Οι συνδετήρες οπτικών ινών μπορούν να επιλεχτούν από FC, το Sc, το ST, SMA, ή LC (PC και APC), κ.λπ. Μπορεί να αναμίξει τη μετάδοση της παροχής ηλεκτρικού ρεύματος, των σημάτων ελέγχου, του οργάνου, και των σημάτων μικροϋπολογιστής-ηλεκτρικής ενέργειας που απαιτούνται για τον αυτόματο έλεγχο υπολογιστών. Μπορεί να χρησιμοποιηθεί από κοινού με τα παραδοσιακά ηλεκτρικά δαχτυλίδια ολίσθησης για να δημιουργήσει opto-electric υβριδικά δαχτυλίδι ολίσθησης για τη διαβίβαση των στοιχείων δύναμης και μεγάλης ταχύτητας. Είναι μη-επαφή, μη-της τριβής, με μια μακριά διάρκεια ζωής μέχρι 100 εκατομμύριο στροφών (ενιαίος πυρήνας επάνω από 200-300 εκατομμύριο στροφές). Είναι ασφαλές, αξιόπιστο, leak-proof, και χωρίς ηλεκτρομαγνητική παρέμβαση, που επιτρέπει τη μεγάλης απόστασης μετάδοση.
Εξατομικεύσιμες παράμετροι
1. Αριθμός κυκλωμάτων Ι μέγεθος Ι ρεύμα 1 τάση Ι ταχύτητα/επίπεδο προστασίας/υλικό και χρώμα Ι κατεύθυνση Ι κατοικίας εξόδου καλωδίων μέγεθος εγκαταστάσεων
2. Μπορέστε να αναμίξετε και να διαβιβάσετε τα σήματα μέχρι 30 είδη, όπως Ethernet, USB, το SDI, HDMI, RS, LVDS, Canbus, FireWire, κ.λπ.
3. Ενσωματωμένη οπτική ίνα, RF, υγροποιημένου αερίου ενώσεις
Τεχνική προδιαγραφή της περιστροφικής ένωσης οπτικών ινών FO408
| στοιχείο/τύπος | Ενιαίος τρόπος (SM) | πολυ τρόπος (ΚΚ) |
| Εύρος ζώνης (NM) | ±50 | |
| Ανώτατη απώλεια εισαγωγής, 23℃ (DB) | 4 | 3.5 |
| Διακύμανση απώλειας εισαγωγής (DB) | ≤2 | ≤1 |
| Επιστροφής απώλεια (DB) | ≥50 (APC) | ≥40 (PC) |
| ανώτατη δύναμη (W) | 0,5 | |
| Ανώτατη ταχύτητα (περιστροφή/λεπτό) | 400 | |
| Οικονομικά ενεργή ζωή | >200 εκατομμύρια | |
| Θερμοκρασία εργασίας (℃) | -20~60 | |
| Θερμοκρασία αποθήκευσης (℃) | -50~85 | |
| προδιαγραφή | στοιχεία | |
| δύναμη | σήμα | |
| σειρά τάσης | 0~440VAC/VDC | 0~440VAC/VDC |
| αντίσταση μόνωσης | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| προδιαγραφή καλωδίων μολύβδου. | AWG17# επαργυρωμένο τεφλόν | AWG22# επαργυρωμένο τεφλόν |
| μήκος καλωδίων μολύβδου | πρότυπα 300mm (μπορεί να προσαρμοστεί) | |
| Διηλεκτρική δύναμη | το 500VAC@50Hz, η δεκαετία του '60 | |
| Ηλεκτρικός θόρυβος | <0> | |
| Μηχανικά στοιχεία | |
| προδιαγραφή | στοιχεία |
| οικονομικά ενεργή ζωή | 8000 εκατομμύρια για το REF (εξαρτάται από τις συνθήκες εργασίας) |
| Περιστρεφόμενη ταχύτητα | 250RPM |
| Θερμοκρασία εργασίας | -20℃~60℃ |
| υγρασία εργασίας | 0~85% RH |
| υλικό επαφών | πολύτιμο μέταλλο |
| υλικό κατοικίας | κράμα αργιλίου |
| ροπή | 0.1N.m+ (κυκλώματα 0.03N.m/6) |
| Βαθμός IP | IP51 |

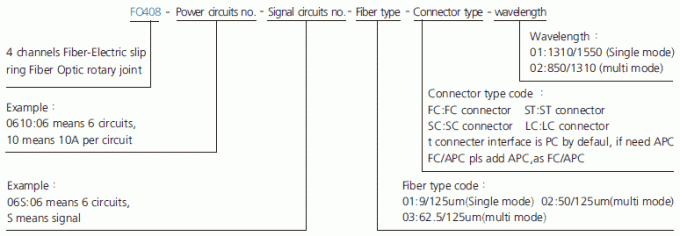

Περιγραφή αριθμού μερών

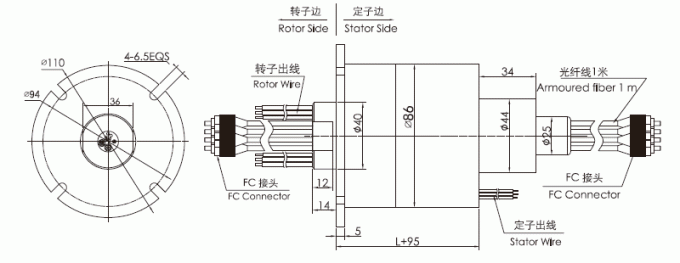

Σχέδιο
| FO408 σειρά 4 καναλιών ίνα-ηλεκτρικός ολίσθησης πίνακας επιλογής δαχτυλιδιών πρότυπος | ||||
| Πρότυπο | Κανάλι αριθ. ινών. | Κυκλώματα αριθ. δύναμης. (10A) | Κυκλώματα αριθ. σημάτων. (2A/5A) | Μήκος Λ (χιλ.) |
| FO408-02S | 4 | 0 | 2 | 32 |
| FO408-0210 | 4 | 2 | 0 | 32 |
| FO408-03S | 4 | 0 | 3 | 36 |
| FO408-0310 | 4 | 3 | 0 | 36 |
| FO408-06S | 4 | 0 | 6 | 48 |
| FO408-0210-04S | 4 | 2 | 4 | 48 |
| FO408-0410-02S | 4 | 4 | 2 | 48 |
| FO408-0610 | 4 | 6 | 0 | 48 |
| FO408-12S | 4 | 0 | 12 | 72 |
| FO408-0210-10S | 4 | 2 | 10 | 72 |
| FO408-0310-09S | 4 | 3 | 9 | 72 |
| FO408-0610-06S | 4 | 6 | 6 | 72 |
| FO408-0810-04S | 4 | 8 | 4 | 72 |
| FO408-1010-02S | 4 | 10 | 2 | 72 |
| FO408-1210 | 4 | 12 | 0 | 72 |
| FO408-18S | 4 | 0 | 18 | 96 |
| FO408-0210-16S | 4 | 2 | 16 | 96 |
| FO408-0410-14S | 4 | 4 | 14 | 96 |
| FO408-0610-12S | 4 | 6 | 12 | 96 |
| FO408-0810-10S | 4 | 8 | 10 | 96 |
| FO408-1010-08S | 4 | 10 | 8 | 96 |
| FO408-1210-06S | 4 | 12 | 6 | 96 |
| FO408-1410-04S | 4 | 14 | 4 | 96 |
| FO408-1610-02S | 4 | 16 | 2 | 96 |
| FO408-24S | 4 | 0 | 24 | 120 |
| Η fo408-0410-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 4 | 4 | 20 | 120 |
| FO408-0610-18S | 4 | 6 | 18 | 120 |
| FO408-1210-12S | 4 | 12 | 12 | 120 |
| FO408-1810-06S | 4 | 18 | 6 | 120 |
| FO408-2410 | 4 | 24 | 0 | 120 |
| Η fo408-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 4 | 0 | 30 | 144 |
| FO408-0610-24S | 4 | 6 | 24 | 144 |
| FO408-1210-18S | 4 | 12 | 18 | 144 |
| FO408-1810-12S | 4 | 18 | 12 | 144 |
| FO408-2410-06S | 4 | 24 | 6 | 144 |
| FO408-3010 | 4 | 30 | 0 | 144 |
| FO408-36S | 4 | 0 | 36 | 168 |
| Η fo408-0610-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 4 | 6 | 30 | 168 |
| FO408-1210-24S | 4 | 12 | 24 | 168 |
| FO408-3610 | 4 | 36 | 0 | 168 |
| FO408-42S | 4 | 0 | 42 | 192 |
| FO408-0610-36S | 4 | 6 | 36 | 192 |
| Η fo408-1210-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 4 | 12 | 30 | 192 |
| FO408-48S | 4 | 0 | 48 | 216 |
| FO408-0610-42S | 4 | 6 | 42 | 216 |
| FO408-0910-39S | 4 | 9 | 39 | 216 |
| FO408-1210-36S | 4 | 12 | 36 | 216 |
| Η fo408-1810-ΔΕΚΑΕΤΙΑ ΤΟΥ '30 | 4 | 18 | 30 | 216 |
| FO408-2410-24S | 4 | 24 | 24 | 216 |
| Η fo408-ΔΕΚΑΕΤΙΑ ΤΟΥ '60 | 4 | 0 | 60 | 264 |
| FO408-0610-54S | 4 | 6 | 54 | 264 |
| FO408-0910-51S | 4 | 9 | 51 | 264 |
| FO408-1210-48S | 4 | 12 | 48 | 264 |
| FO408-72S | 4 | 0 | 72 | 312 |
